商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | マックス。パンチング（dia。хthi。）（mm）: | Φ26x20 |
|---|---|---|---|
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 1000/1200 |
| 切削抵抗(kN): | 2200/4300 | マックス。空白の長さ（m）: | 14 |
| マックス。終了の長さ（m）: | 12 | 片側あたりのパンチ: | 3 |
| ハイライト: | 送電塔用のCNC角パンシング機械,通信塔の生産 CNC 機械,CNC角線機械 |
||

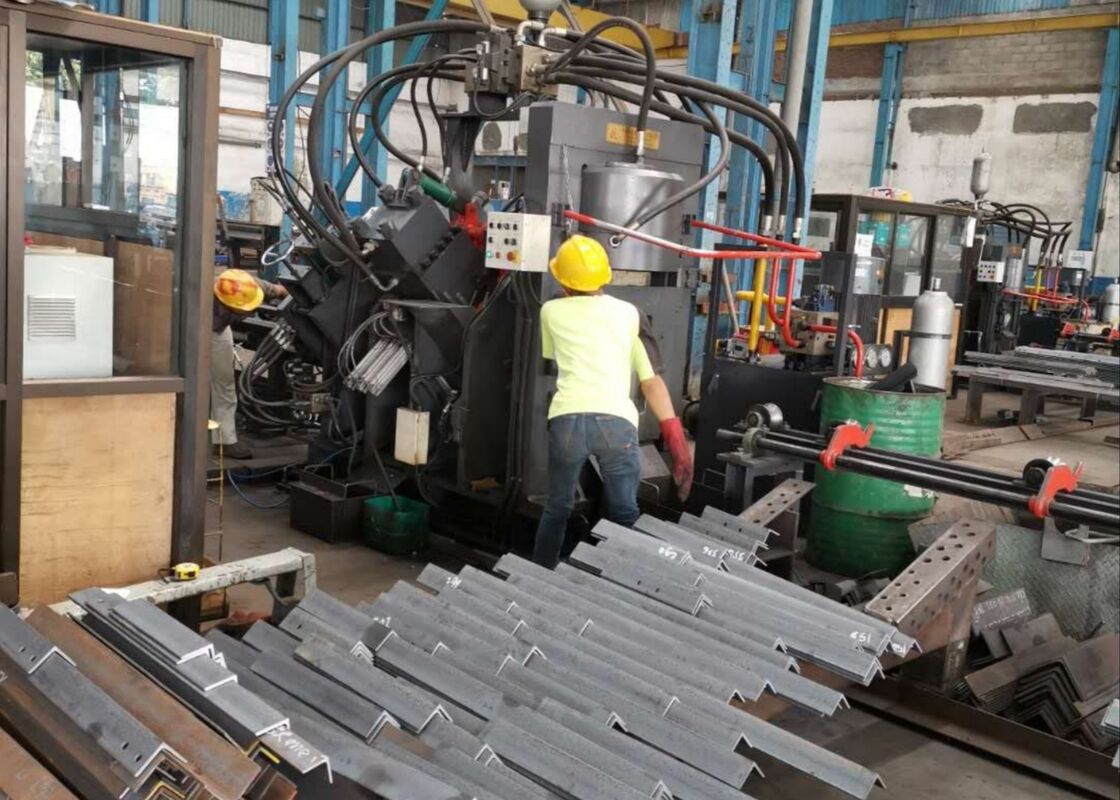

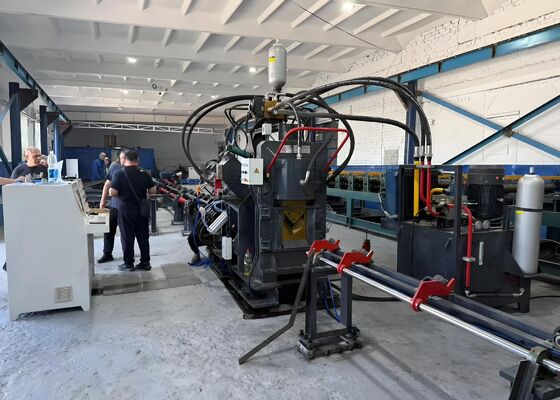

送電鉄塔製造用CNCアングルパンチングマシン テレコムタワー生産
製品紹介:
JNCシリーズ高速CNCアングルパンチング、マーキング、切断生産ラインは、パンチングユニット、マーキングユニット、切断ユニット、横送りコンベア、回転コンベア、送りコンベア、アンローディングコンベア、CNC送り台車、油圧システム、電気システム、空圧システム、その他の必須要素で構成されています。タワー製造におけるアングル鋼の自動加工に特化して設計されたこの生産ラインは、数値制御によって完全に動作するため、使いやすさを保証します。自動化された高精度、柔軟性、および大規模な生産能力をサポートします。
製品パラメータ:
| モデル | JNC2020 |
| アングルサイズ（mm） | 50×50×4～200×200×20 |
| 最大パンチング（Dia. × Thi.）（mm） | Φ26×20 |
| パンチング力（kN） | 1000/1200 |
| マーキング力（kN） | 1000/1200 |
| 切断力（kN） | 2200/4300 |
| 最大ブランク長（m） | 14 |
| 最大完成品長（m） | 12 |
| 片側あたりのパンチ数 | 3 |
| マーキング文字グループ | 4 |
| グループあたりの文字数 | 18 |
| 文字サイズ（mm） | 14x10x19 |
| CNC軸数 | 3 |
| 切断モード | ダブルブレードまたはシングルブレード |
| 冷却方法 | 水冷/空冷/オイルチラー |
| 最大送り速度（m/min） | 80 |
| プログラミングモード | ロフティングソフトウェアまたは命令プログラミング |
| 全体寸法（m） | 約32x7x3 |
| 上記のパラメータは、顧客の特定の要件に応じて調整および変更できます。 | |
製品の特徴:
1. CNCアングル鉄パンチングマシンは、2つまたは3つのパンチングユニットを備えており、それぞれが3つの異なるパンチサイズを処理できます。これらのパンチングユニットは数値制御（NC）によって精密に制御され、正確で調整可能なパンチング位置を保証します。丸穴と楕円穴の両方を生産できます。高速送りおよびパンチング能力により、生産効率が大幅に向上します。50×50×4mmのアングル鋼の場合、機械は8時間シフトあたり9～10トンの生産能力を達成します。
2. CNCアングルパンチングマシンのマーキングユニットは、頑丈で耐久性のあるエンクロージャー内に収容されています。マーキングシステムは4つのカセットセットで構成されており、プログラミングによって選択可能で、マーキング位置の調整に柔軟性があります。さらに、機械は10列のディスクマーキング方法を使用し、手動入力なしで文字を自動選択するため、マーキング効率が大幅に向上します。
3. CNCアングルバー切断機は、優れた切断力で知られるシングルブレードシャーリングユニットを備えています。各切断は材料の無駄ゼロで行われ、クリーンで滑らかな切断面が得られます。ブレードハウジングはオープンデザインを採用しており、迅速かつ安全なブレード交換が可能です。
4. 水平材料テーブルは、アングルバーを回転材料ラックに効率的に移送します。これはモーターと減速機によって駆動されます。このシステムは、さらなる加工のためにアングルバーを送りコンベアに確実に配置することを保証します。
5. 作業片はCNC送り台車によって確実に保持および供給され、正確な位置合わせと位置決め精度を保証します。送り台車はサーボモーターによって駆動され、位置フィードバックは光電エンコーダーによって提供され、クローズドループ制御システム内で動作します。
6. CNCアングル鋼金属パンチングおよびマーキングマシンは、パンチング、マーキング、シャーリング操作を駆動する油圧システムによって電力を供給されます。アキュムレータを備えた高速油圧ステーションが装備されており、油圧ラインはフェルールタイプの接続を採用して、漏れのない操作を保証すると同時に、メンテナンスと交換を簡素化します。主要な油圧バルブブロックは、有名なAtosブランドから調達されており、信頼性の高い高性能油圧システムを保証します。
7. 油圧ステーションの冷却システムは、水冷、空冷、またはオイルチラーを含むさまざまなオプションを提供します。この柔軟性により、顧客は特定の運用ニーズに基づいて最も適切な冷却方法を選択できます。
8. 制御システムは、上位コンピューター、PLC、サーボモーター、外部検出スイッチ、その他の統合コンポーネントで構成されています。オペレーターは処理仕様を入力するだけで、システムは対応する処理プログラムを自動的に生成します。DXF、NCなどのCADソフトウェアによって生成されたファイル形式と完全に互換性があります。上位コンピューターのヒューマンマシンインターフェースはユーザーフレンドリーで、直感的なディスプレイと簡単な操作を備えています。グラフィカルなワークピースの視覚化、広範なデータストレージ、位置追跡、および障害アラーム通知などの機能を提供します。
アングル鋼タワー業界の標準仕様と典型的な処理条件を反映したこれらのサンプルは、ユーザーが機器の処理品質、精度、および職人技を直接評価する機会を提供します。これらは、機器のパフォーマンスとその特定の生産ニーズへの適合性を評価するための具体的な参照として機能し、情報に基づいたデータ駆動型の意思決定を促進します。
超高電圧（UHV）送電線の建設では、鉄塔は極端な気象条件と大きな荷重にさらされるため、鉄塔の主要な構造フレームワークを形成するアングル鋼部品の加工にこの機器が不可欠です。鉄塔本体、クロスアーム、その他の重要な構造要素に使用されるアングル鋼に穴あけおよびスタンプ加工を効果的に実行し、鉄塔全体の安定性と完全性を維持する正確な寸法と強力な接続を保証します。
