CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 1200×1200mm | ガントリー高さ: | 750mm |
|---|---|---|---|
| スピンドルテーパ: | BT50 | 最大穴あけ径: | Φ60mm |
| Tスロット幅: | 18mm | タッピング径: | M3～M28 |
| 梱包の詳細: | 30～3000r/min | サーボスピンドルモーター電源: | 22KW |

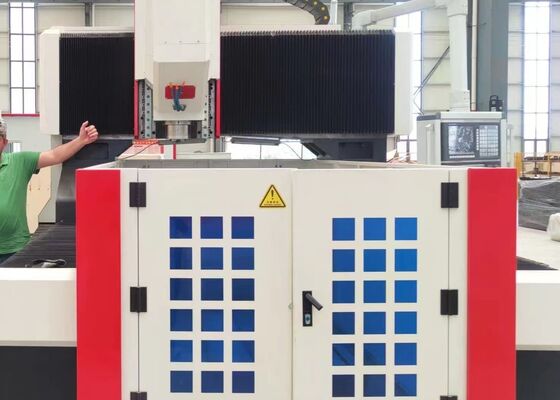

1200×1200mm サイズ 鋼板のフレンズ 加工 機械 18mm Tスロット幅
製品紹介
CNC ゲントリー型 掘削・磨削機は,プレート作業部件や構造部品の精密な掘削,チャンファリング,タッピング,磨削作業のために細心の注意を払って設計されています.様々な物品を処理することができます.機械の定義された有効加工範囲内で,フレンズ,ディスク,リング,平板を含む.機械は,単一の材料または複合材料から作られた部品の透孔および盲孔加工の両方をサポート機械加工プロセス全体に統合された完全にデジタル制御により,シームレスな動作と優れた効率を保証します.この機械は自動生産のために最適に設計されています.高い精度で高性能な結果を提供することで多種多様な製造環境です
仕様:
| 作業部品の大きさ | LxW | 1200×1200 mm |
| ゲントリー高さ | 750 mm | |
| 作業台 | Tスロット幅 | 18mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
|
最大掘削直径 (普通の炭素鋼) |
Φ60 mm | |
| 切断直径 | M3-M28 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~750mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 1200mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 1200mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 550 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 2.8kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 4000×3800×2800mm |
製品の特徴
1トランスミッションシステム
台湾から輸入された高精度ガイドレールとスライダーが,特に設計され,重荷処理能力を大幅に向上させながら,スムーズな操作を保証しています.X軸とZ軸は,それぞれ2つおよび4つのローリング線形ガイドで装備されています横向きと横向きの動きの両方の主要な導体と負荷を負担部品として機能する.この配置は,高速掘削作業の技術的な要求に完全に満たしています.電源伝送のために,X軸とZ軸の両方がACサーボモーターによって駆動され,精密なボールスクリューを動かし,回転運動を極めて正確な線形移動に変換します.
Y軸には2つの重用ローリング線形ガイドが組み込まれ,それぞれに2つの平方レールスライダーが装備されており,Y軸のスライディングメカニズムを形成する.この設計は,ゲントリフレームの高い硬さと強さの要求を満たすだけでなく,いくつかの技術的利点を提供します低摩擦系数,高速移動,優れた振動減圧,長寿命を含む.Y軸は,サーボモーターの同期駆動技術を使用する.精度の高いCNC加工性能のために,Y軸作業台の精密な回転運動を保証する.
2自動潤滑システムと保護メカニズム
機械は台湾製の体積部分圧力自動潤滑システムで装備されており,ガイドレール,リードスクリュー,そしてラックX軸とY軸は防塵カバーで保護され,作業台の周りに防水防水装置が設置されています.動作中に追加的な保護を提供する.
3中央冷却液配送システム
この機械は標準的な中央冷却液供給システムを持っています.内部冷却液循環は,機械加工中にツール上に鉄チップの蓄積を効果的に防止し,ツール磨きを減らす,道具の寿命を延ばし,作業部品の表面の仕上げを向上させる.ツールの先端にある高圧冷却液の出口は,作業部品の表面と高速回転関節の両方に信頼性の高い保護を提供します汚染物質による阻塞を防止し,全体的な工品品質と運用効率を向上させる.
プレートや金属板の掘削とマーク作業のために設計されたプレート型部品や構造要素の高精度加工のために精密に設計されている特別に,フレンズ,ディスク,リング,平面プレートなどの作業部品の加工に最適化この作業部品の厚さは,機械の事前に定義された有効加工仕様に厳格に準拠することを保証します..
鉄鋼構造の製造工場では,この機器は構造板と接続部品の高度な精度で掘削とフレーズ操作を実行します.鉄筋の安定した組み立てのための信頼性の高い基盤を提供する風力発電業界では精密加工ソリューションを風力タービン塔とフレンズに提供し,これらの部品が厳しい環境条件に耐えられるようにする橋の建設では,この装置は橋梁や支架を処理し,強固な,耐久性のある接続で,橋の長寿期間中に動的負荷に耐えるように設計されています..
