商品の詳細:
お支払配送条件:
|
| 関数: | 穴あけとマーキング | アングルサイズ(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 最大。原料の長さ(m): | 14 | マーキング力(kN): | 1000 |
| 文字グループの数: | 1 | 文字数: | 18 |
| 文字サイズ(mm): | 14*10*19 | 正確な距離の範囲(mm): | 50～220（無段階） |

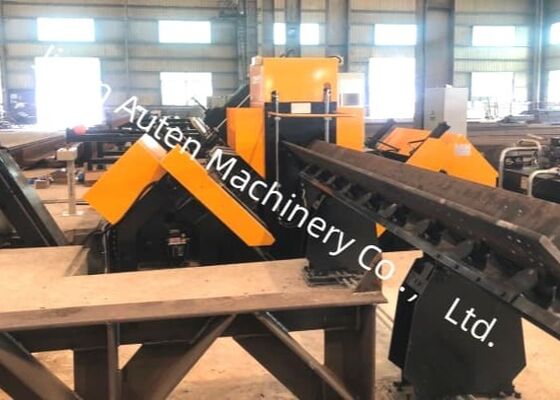

50-330mm バックマークの範囲 Cncアングルドリリングマシン 空気原子化 乾燥内部冷却
製品紹介:
CNC角掘削・マーク機械ラインは,送電線塔で使用される大きな高強度角鋼の掘削・マークのために専門的に設計されています.このシステムは,角度鋼のすべての穴の精密な掘削を保証さらに,高レベルの自動化を提供しながら生産効率を向上させます.
主なパラメータ:
| モデル | ADM2532 |
| 角の大きさ (mm) | 100×100×10~250×250×32 |
| 最大空白の長さ (m) | 14 |
| 掘削スピンドルのコナー | BT2 医療 |
| 最大 掘削直径 (mm) | フ40 |
| 各側のドリル数 (pcs) | 3 (両側で合計6件) |
| 最大回転速度 (r/min) | 6000 |
| 最大切断速度 (m/min) | 200 |
| CNC軸 | 9 |
| バックマークの範囲 (mm) | 50-220 (ステップなし) |
| 最大角食速さ (m/min) | 40 |
| 標識力 (kN) | 1000/1200 |
| 文字群のQty | 4 |
| 各グループにおけるキャラクターのQty | 18 |
| 文字のサイズ (mm) | 14×10×19 |
| ドリルビットの冷却システム | 空気原子化 乾燥内部冷却 |
| プログラムモード | ローフティングソフトウェアや指示プログラム |
| 総寸法 (m) | 34×8×3 |
製品の特徴:
1生産ラインは,水平供給チャンネル,回転式ロードラック,自動卸荷システムを含む自動積載システムで装備されています.先進的な餌付けメカニズムと共に角鋼のすべての掘削および鋼のスタンプ処理は,連続的かつ効率的なワークフローにシームレスに統合されています.手動による介入の必要性をなくし,操作者への労働需要を大幅に削減する.

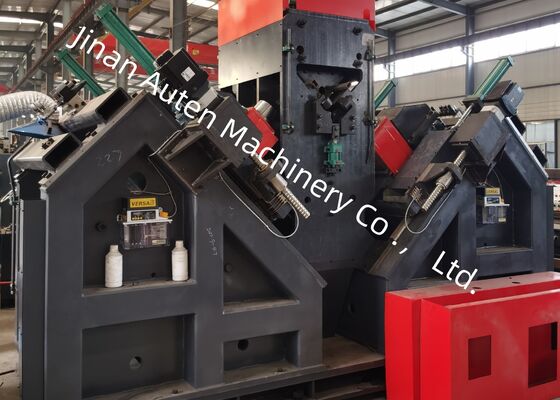

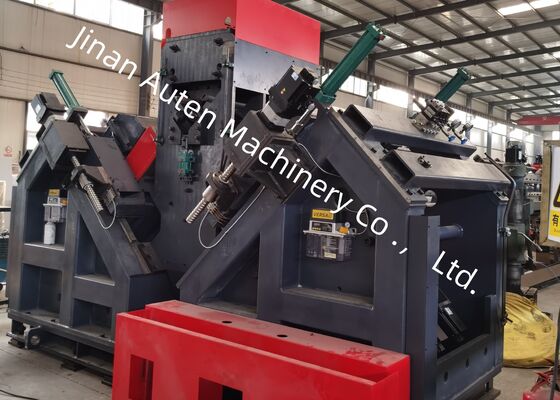

2掘削スピンドルは,台湾 BT40 精密スピンドル (内部冷却液を組み込み) で装備されており,優れた掘削効率と精度を保証します.掘削ユニットは6つのCNC掘削頭で装備されています角鋼の各側に3つ配置されています.両側にある頭は,同じ直径の穴を同時に穴を掘り,角鋼フレンズの上端から一貫した間隔で.
3ソフトウェアは,直感的なナビゲーションと作業部品の図の明確な表示を提供する,二言語の中国語/英語インターフェースを備えています.
4プログラミングプロセスは単純で効率的です. ユーザは,作業部品の寸法,穴の直径,間隔,および量を入力し,自動的にプログラムを生成する必要があります.さらにこのシステムでは,TEKLA ソフトウェアで生成された NC1 ファイルと完全に互換性があります.
5極めて重要な水力,気力,電気部品は,優れた信頼性と延長寿命を保証するために,確立された高性能ブランドから調達されます.
6システムには統合された自己診断機能が搭載されており,効率的な故障識別と故障排除が可能です.
7切断装置は,性能を最適化するために設計された二刃切断メカニズムを備えたオプションの強化として提供されています.
これらの試料は,通常送電線塔の建設に使用されるアングル鋼のさまざまな標準仕様と穴配置を例示しています.設備の運用性能を評価するための 視覚的参照として使用者または検査者に使用されます設備が送電線塔の生産に必要な製造基準に適合しているか判断するための明確で測定可能な基準を提供します
超高電圧 (UHV) 送電線の建設において,送電塔が極端な天候条件やかなりの負荷に耐える場合,この設備は,塔の核心負荷構造を形成するアングル鋼部品の加工に決定的な役割を果たしています. 塔体,クロスアーム,および他の重要な構造要素に使用されるアングル鋼に,効果的に掘削とスタンプ操作を実行,正確な寸法精度と信頼性の高い接続性能を保証するその結果,電波塔の長期的構造的整合性や安定性において,その使用寿命全体に大きく貢献します.
