CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | マックス。パンチング（dia。хthi。）（mm）: | Φ26x20 |
|---|---|---|---|
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 1000/1200 |
| 切削抵抗(kN): | 2200/4300 | マックス。空白の長さ（m）: | 14 |
| マックス。終了の長さ（m）: | 12 | 片側あたりのパンチ: | 3 |
2200/4300KN 切断力 CNC 角刺削 切削 鉄塔 生産ライン グループごとに18文字
製品紹介:

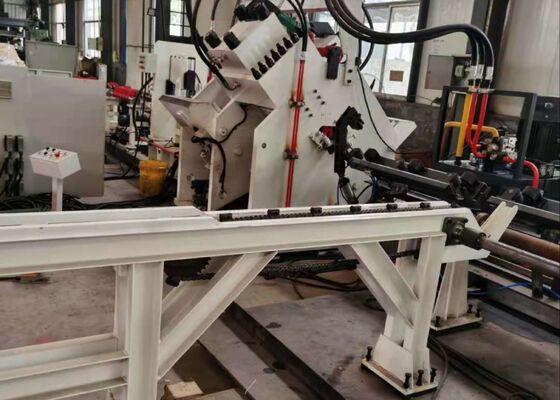

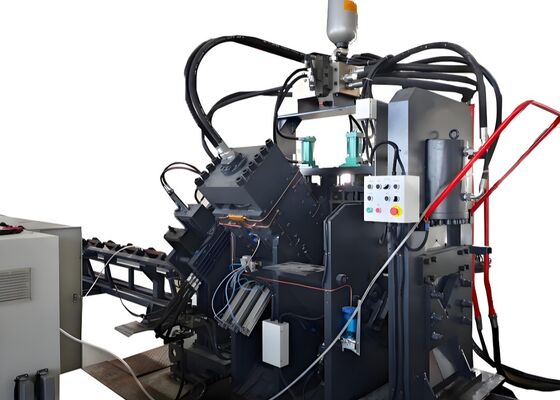

JNCシリーズの高速CNCアングルパンシング,マーキング,切断生産ラインは主にパンシングユニット,マーキングユニット,切断ユニット,横軸輸送機,回転輸送機,送料輸送機卸荷コンベア,CNC給餌キャリッジ,水力システム,電気システム,空気システム,その他の重要な部品塔製造部門におけるアングル鋼の自動加工のために特別に設計された自動化,高精度,多種多様性,大規模生産能力を可能にします.
製品パラメータ:
| モデル | JNC2020 |
| 角の大きさ (mm) | 50×50×4~200×200×20 |
| マックス パンシング (Dia. х Thi.) (mm) | Φ26x20 |
| 打撃力 (kN) | 1000/1200 |
| 標識力 (kN) | 1000/1200 |
| 切断力 (kN) | 2200/4300 |
| 最大空白の長さ (m) | 14 |
| 完成品の最大長 (m) | 12 |
| 側ごとにパンチ | 3 |
| 標識文字のグループ | 4 |
| グループごとに文字数 | 18 |
| 文字のサイズ (mm) | 14×10×19 |
| CNC軸 | 3 |
| 切断モード | 双刃か単刀 |
| 冷却方法 | 水冷却/空気冷却/オイル冷却機 |
| 最大給餌速度 (m/min) | 80 |
| プログラムモード | ローフティングソフトウェアや指示プログラム |
| 総寸法 (m) | 32x7x3くらい |
| 上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます. | |
製品の特徴:

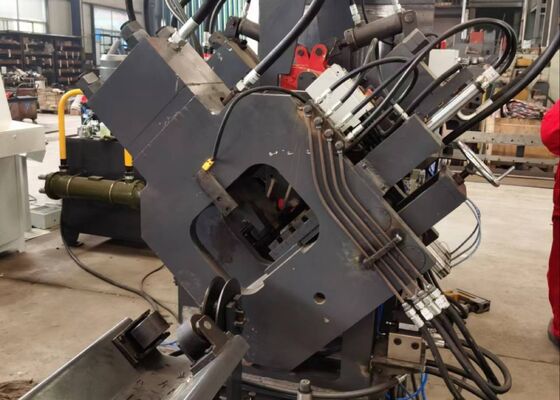

1角鉄のパンシングマシンには,それぞれ3つの異なるパンシングサイズに対応できる2つまたは3つのパンシングユニットが装備されています.これらのパンシングユニットは数値制御 (NC) によって正確に制御されていますこの機械は,丸い穴と円形穴の両方を生産することができる.高速な給餌とパンシング能力により,生産効率を大幅に向上させる.50×50×4mmの角鋼用8時間のシフトで9~10トンの生産能力を達成します
2. CNC 角孔打機のマークユニットは,頑丈で耐久的な囲いに配置されています.マークシステムは,プログラムによって選択できる4つのカセットで構成されています.標識の位置を柔軟に調整するさらに,この機械は10列のディスクマーク方法を使用し,手動入力を必要とせずに文字を自動的に選択し,マーク効率を大幅に向上させます.
3. CNC角棒切断機は,例外的な切断力で知られる単刀刀切削装置を備えています.各切断は,材料廃棄物ゼロで行われます.クリーンでスムーズな切断面を提供刃の外装は,迅速かつ安全な刃の交換を可能にするオープンドア構造で設計されています.
4水平の材料テーブルは,モーターと減速器によって駆動される回転材料ラックに角度棒を効率的に転送します.このシステムは,後の加工のために,供給コンベヤーにアングルバーの安全な位置を確保.
5. 作業台はしっかりと保持され,正確なアライナメントと位置付け精度を保証するCNCフィッティングキャリッジによって供給されます.フォトエレクトリック・エンコーダーからのフィードバック閉ループ制御システム内で動作する.
6. CNCアングル鋼金属パンチングとマーク機械は,パンチング,マーク,シート機能を駆動する水力システムを通じて動作します.蓄電器を搭載した高速水力発電所が装備されています漏れ防止の操作を保証し,交換と保守を簡素化します.主な水力弁ブロックは有名なアトスブランドから調達されています信頼性と高性能な水力装置を保証します
7水力発電所の冷却システムは,水冷却,空気冷却,または油冷却など様々なオプションを提供しています.この柔軟性により,顧客は,特定の運用ニーズに基づいて最も適切な冷却方法を選択することができます..
8制御システムは,上部コンピュータ,PLC,サーボモーター,外部検出スイッチ,および他の必須部品で構成されています.操作者は単に処理要件を入力します.システムでは自動的に対応する処理プログラムを生成します. また,CADソフトウェアによって生成されたDXF,NC,およびその他のファイル形式と互換性があります.上部コンピュータの人間機械インターフェースは高度に直感的です.ユーザーに使いやすいディスプレイと操作を簡素化. グラフィカルワークピースビジュアライゼーション,広範なデータストレージ,位置データ追跡,故障アラーム通知などの機能をサポートします.
これらのサンプルは,標準仕様と角鋼塔産業における典型的な加工条件を反映しており,使用者は機器の加工品質を直接評価することができます.精度機械の性能と特定の生産ニーズに適性を評価するための実在的な基準を提供し,潜在的アプリケーションのデータに基づく意思決定.
超高電圧 (UHV) 送電線の建設において,塔が厳しい天気条件や大きな負荷にさらされている場合,この設備は,タワーの主要な構造的フレームワークを形成するアングル鋼部品を処理するために不可欠です. 塔体,クロスアーム,および他の重要な構造要素に使用されるアングル鋼の掘削およびスタンプ操作を効果的に実行します.塔の全体的な安定性と整合性を維持する正確な寸法と安全な接続を保証する.
