商品の詳細:
お支払配送条件:
|
| LxW: | 1200x1200 mm | Gantry height: | 750mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ60 mm |
| T-slot width: | 18mm | Tapping diameter: | M3-M28 |
| Spindle speed: | 30~3000 r/min | Servo spindle motor power: | 22kW |

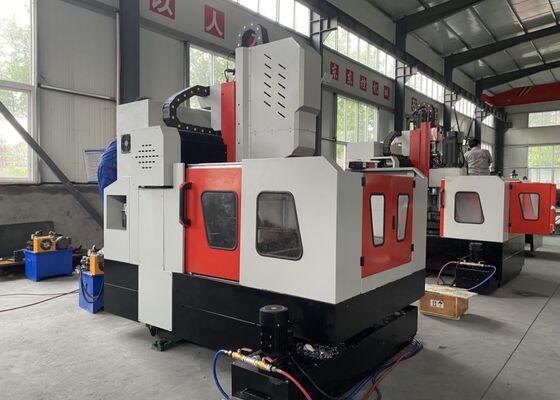

1200x1200mm 作業部品 サイズ CNC ゲントリー フレンズ 鉄 掘削 機械 22KW モーター パワー
製品紹介
CNCゲントリー型ドリリング・フレーシング機械は,プレートワークピースおよび構造部品のドリリング,チャンファリング,タッピング,フレーシング操作を行うために特別に設計されています.その処理能力は,フレンズなどのアイテムに広がります厚さパラメータは,機械の指定された有効加工範囲に厳格に準拠しています.機械は,単一の材料と複合材料の部品の穴と盲目の穴の両方の加工をサポート機械加工プロセス全体を通して完全にデジタル制御で装備され,操作の容易さと優れた効率を保証します.この機械は自動生産に完全に適しています.多種多様性や大規模製造環境の要件を満たす高精度な結果を提供すること.
仕様:
| 作業部品の大きさ | LxW | 1200×1200 mm |
| ゲントリー高さ | 750 mm | |
| 作業台 | Tスロット幅 | 18mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
|
最大掘削直径 (普通の炭素鋼) |
Φ60 mm | |
| 切断直径 | M3-M28 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~750mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 1200mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 1200mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 550 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 2.8kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 4000×3800×2800mm |
製品の特徴
1トランスミッションシステム
台湾から輸入された高精度なガイドレールとスライダーは,重荷容量を大幅に向上させながら,スムーズな動作を確保するために特別に設計されています.X軸とZ軸は,2つおよび4つのローリング線形ガイドで装備されています横向きと横向きの動きの両方の誘導と負荷担い部品として機能する.この配置は,高速掘削作業の技術要件を完全に満たしています.電源伝送のために,X軸とZ軸はACサーボモーターによって駆動され,精密なボールスクリューを動かし,回転運動を正確な線形移動に変換します.
Y軸は2つの重用ローリング線形ガイドで装備されており,それぞれに2つの四角スライダーがあり,Y軸のスライディングメカニズムを形成しています.この設計は,ゲントリフレームの高硬さと強さの要求を満たすだけでなく,いくつかの技術的利点を提供しています低摩擦系数,高速移動,優れた振動減圧,長寿命などY軸はサーボモーター同期駆動技術を使用する.精度の高いCNC加工作業のために,Y軸作業台の正確な回転運動を可能にします.
2自動潤滑システムと保護メカニズム:
この機械は,台湾製の体積部分圧自動潤滑システムで装備されており,ガイドレールなどの動く部品のための包括的な角度のない潤滑を保証します.鉛螺栓X軸とY軸は防塵カバーで保護されている.作業中に強化された保護を提供するために,作業台の周りに防水スプレーガードがインストールされています.
3中央冷却液配送システム:
この機械は標準的な中央冷却液供給システムで装備されています.内部冷却液循環は,機械加工中に鉄チップがツールに粘着するのを効率的に防止します.道具の磨きを減らす道具の使用寿命を延長し,加工品の表面仕上げを向上させる.ツールの先端にある高圧冷却液の出口は,作業部品の表面と高速回転関節の両方に信頼性の高い保護を提供します汚れによって生じる詰まりを防止し,全体的な工品品質と運用効率を向上させる.
この高性能なCNCゲンター型工業機器は プレートとシート金属の 掘削とマーク作業のために設計されていますプレート型部品や構造部品の精密加工のために精密に設計されています特別に,フレンズ,ディスク,リング,平面プレートなどの作業部品の加工に最適化これらの作業部品の厚さは,機械の事前に定義された有効加工パラメータに厳格に準拠しなければならないという主要な仕様に従って構築されています..
鉄鋼構造の製造施設では,この機器は構造板と接続部品の精密な掘削とフレーズ作業を行います.鉄筋の安定した組み立てのための信頼性の高い基盤を提供する風力発電業界ではこの部品が厳しい環境条件に耐えられるようにする橋の建設プロジェクトでは,機器は橋梁や支架を処理します.橋の長寿期間中に動的負荷に耐えるように設計された堅牢で耐久性のある接続の作成を容易にする.
