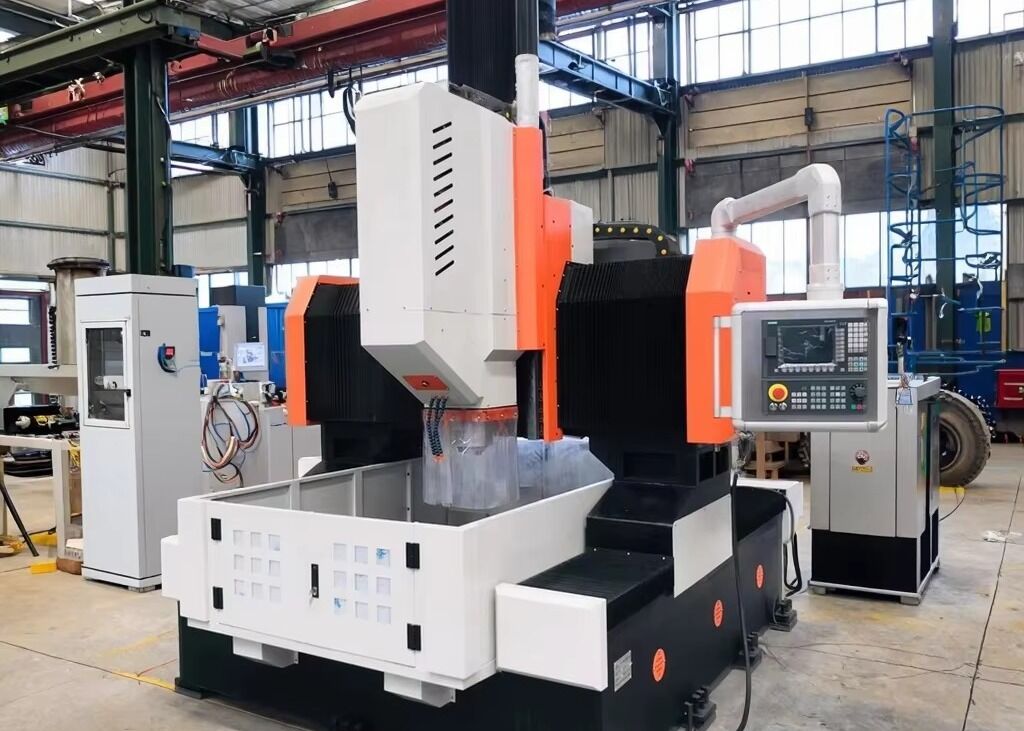

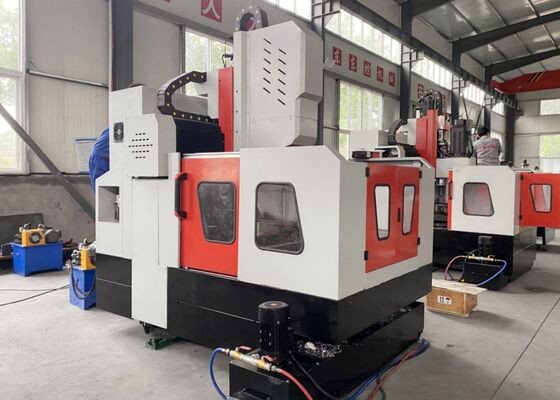

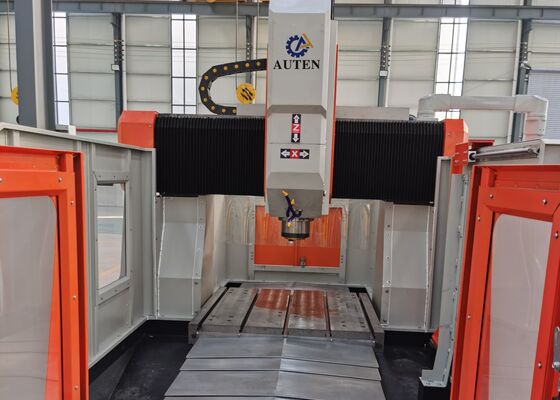

自動工具交換CNCフランジ金属板シート穴あけ機 80mm 穴あけ径

自動工具交換CNCフランジ金属板シート穴あけ機 80mm穴あけ径

用途:

このCNCガントリー型穴あけフライス盤は、主に石油化学、原子力、風力エネルギー、ボイラー、鉄骨構造などの業界で、管板、フランジ、ベアリング、熱交換器などの部品の加工に使用されます。内部冷却付きの超硬ドリルビットまたは外部冷却付きの高速ツイストドリルビットを使用して、高速穴あけが可能です。この機械は、穴あけ、面取り、タッピング、フライス加工、中ぐり加工など、さまざまな機能をサポートしています。さらに、オプションの直角ヘッドを装備して、側面穴あけ、タッピング、フライス加工を行うことができます。

仕様:

製品の特徴

1. 板シートおよびフランジの穴あけ、フライス加工、マーキング機は、ベース、縦スライド、ガントリー、横スライド、垂直送りユニット、穴あけおよびフライス加工主軸、ワークテーブル、冷却システム、自動切りくず除去システム、自動潤滑システム、空気圧システム、電気システム、およびその他の重要な部品で構成されています。

2. CNC鋼板切断機のサーボ駆動スライド穴あけパワーヘッドは、穴あけ、リーマ加工、タッピング、面取り、溝フライス加工を行うことができます。他のユニットと連携して、または単独で機能することができます。穴あけ主軸には、BT50テーパー穴を備えた精密台湾製主軸（内部冷却）が装備されており、バタフライスプリング自動ブローチ機構と統合されています。この構成により、接続ロッドと油圧シリンダー工具緩めシステムを介して工具を簡単に交換できるため、ドリルビットまたはフライスカッターをすばやく交換できます。

3. 穴あけおよびマーキング機の構造には、高精度リニアガイドが装備されており、シームレスな動きを保証します。ACサーボモーターは、同期ベルトと精密ボールねじアセンブリを駆動し、卓越した精度を保証します。

4. 金属板ガントリー機のフレームとガントリーは、鋳物または溶接された高品質鋼板から製造されています。これらのコンポーネントは、機械加工前に高温焼鈍され、半仕上げ後に2回目の焼鈍プロセスを経て内部応力を軽減します。その後、一貫した精度と安定性を確保するために精密機械加工されます。

CNCガントリープレート切断機は、板状部品および構造要素の精密加工のために慎重に設計された高性能な産業用ソリューションです。この装置は、フランジ、ディスク、リング、平板などのワークピースを処理するように特別に構成されており、これらのワークピースの厚さが機械の指定された有効加工能力内に収まることが重要な条件です。

鉄骨構造製作工場では、この板穴あけ機が構造板および接続部品に対して精密な穴あけおよびフライス加工を行い、鉄骨フレームワークの安定した組み立てのための信頼できる基盤を提供します。風力エネルギー部門では、風力タービンタワーとフランジの高精度機械加工を提供します。これは、これらのコンポーネントが困難な環境条件（強風、温度変動など）に耐えることを保証する不可欠なプロセスです。橋梁建設プロジェクトでは、この装置が橋桁と支柱を加工し、橋の長寿命にわたって動的負荷に耐えることができる安定した耐久性のある接続の作成を保証します。
