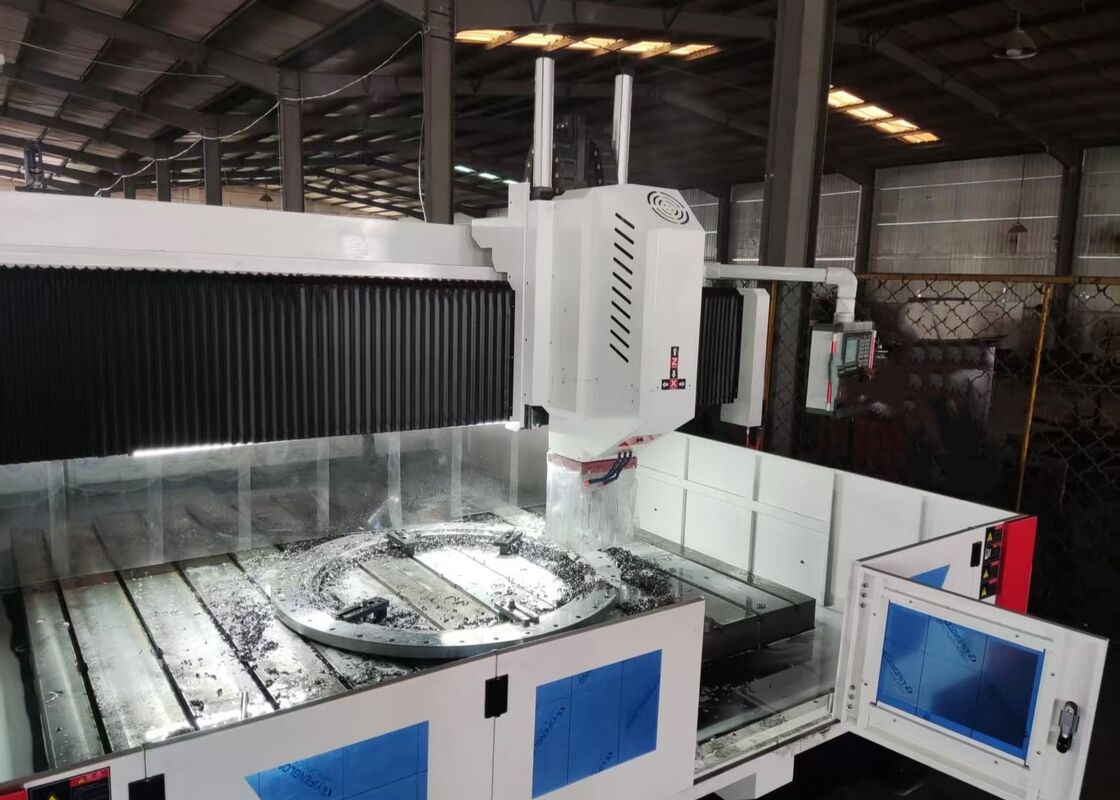

BT50 スピンドル・テイパー自動CNCプレート・フレンズ・ドリリング・マシン

BT50 スピンドルテーパー 自動 CNC プレートフランジ穴あけ機 PLC 制御付き

製品紹介:

この CNC ガントリー穴あけ機は、石油化学、原子力、風力エネルギー、ボイラー、鋼構造などの産業におけるチューブシート、フランジ、ベアリング、熱交換器、その他のコンポーネントの加工に主に利用されます。内部冷却を備えたカーバイドドリルビットを使用した高速穴あけ、または外部冷却を備えた高速ツイストドリルビットを使用した高速穴あけが可能です。この機械は、穴あけ、面取り、ねじ切り、フライス加工、ボーリングなどの一連の機能をサポートしています。さらに、オプションの自動直角ヘッドを装備することで、側面穴あけ、ねじ切り、フライス加工を行うことができます。

製品構成:

製品の特徴

1. フランジ穴あけ機は、ベッド、縦スライド、ガントリー、横スライド、垂直送りユニット、穴あけ・フライス加工用パワーヘッド、作業台、冷却システム、自動チップ除去システム、自動潤滑システム、空気圧システム、電気システム、その他の主要コンポーネントで構成されています。

2. CNCプレート穴あけ機は、穴あけ、リーミング、ねじ切り、面取り、溝フライス加工が可能なサーボスライド式穴あけパワーヘッドを備えています。これらの機能は、同時にまたは独立して動作できます。穴あけスピンドルは、台湾製の精密スピンドル（内部冷却）で、BT50テーパーを備え、バタフライスプリング自動ブローチ機構を内蔵しています。接続ロッドと油圧シリンダーによる工具解放により、ドリルビットまたはフライス工具を装備でき、工具交換は非常に効率的で便利です。

3. 高速CNC穴あけ機には、高精度リニアガイドが装備されており、スムーズな動きを保証します。ACサーボモーターは、同期ベルトと精密ボールねじペアを駆動し、優れた精度を保証します。

4. CNC穴あけ機の本体とガントリーは、鋳造材料または高品質の溶接鋼板で作られています。これらのコンポーネントは、加工前に高温焼鈍され、その後、半仕上げ後に二次焼鈍されて残留応力を除去し、加工プロセス全体で安定した正確な性能を保証します。

5. プレート穴あけ機には、作業台に複数の水平Tスロットが装備されており、治具やプレートを確実にクランプできます。オプションの4爪セルフセンタリングチャッククランプ装置は、バッチ処理の生産効率を大幅に向上させます。

6. この機械は、ドイツのCNCシステム、スペインのFAGOR CNCシステム、または中国のKNDシステムを使用しています。穴あけ座標は、CADとCAM間でシームレスに変換でき、プログラミング、保存、表示、通信を合理化します。ユーザーインターフェースには、エラー補正、自動アラーム、ヒューマンコンピュータインタラクション機能が含まれています。ワークピースの穴位置は、キーボード、USB、ネットワーク、またはCADグラフィックスから入力でき、加工プログラムが自動生成されます。穴あけ前のプレビューおよび検査機能により、操作がさらに容易になります。

7. この機械には、光電エッジファインダーが装備されており、ワークピースの迅速かつ正確な位置決めが可能です。さらに、オプションの24工具ディスクマガジンまたはリニア工具マガジンは、加工効率を大幅に向上させます。

8. この機械には、自動チップコンベアと自動潤滑システムが装備されています。冷却システムは、高圧内部冷却ポンプと低圧外部冷却ポンプの両方を備えており、内部または外部冷却のいずれかを使用できる柔軟性を提供します。

CNCガントリープレート切断機は、耐久性のある産業用ソリューションであり、プレート状のコンポーネントや構造要素の精密加工に専門的に設計されています。この装置は、材料の厚さが機械の定義された有効加工範囲内にあることを条件として、フランジ、ディスク、リング、フラットプレートなどのワークピースの処理に特に最適化されています。

鋼構造製造施設では、このプレート穴あけ機は、構造プレートおよび接続コンポーネントに対して精密な穴あけおよびフライス加工を行い、鋼構造の堅牢な組み立てに信頼性の高い基盤を提供します。風力エネルギー産業では、風力タービンタワーおよびフランジの高精度加工を提供します。これは、これらのコンポーネントが過酷な環境条件（強風や温度変動など）に耐えられるようにする重要なプロセスです。橋梁建設プロジェクトでは、この装置は橋梁の桁および支持材を加工し、橋梁の長寿命にわたって動的荷重に耐えられる安定した耐久性のある接続の作成を保証します。
