CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| ワークサイズ: | 4000×8000mm | 作業台のT溝幅(mm): | 28 |
|---|---|---|---|
| スピンドルテーパ: | BT50 | 最大。穴あけ径(mm): | Φ90 |
| 最大。厚さ(mm): | ≤300 | タッピング径: | M3-M36 |
| 紡錘の速度（R/Min）: | 30~3000 | サーボ主軸モータ出力 (kW): | 22/30/37 |
| ハイライト: | 鋼材用CNCフランジ穴あけ機,ボイラー用金属板穴あけ機,保証付きCNCプレート穴あけ機 |
||

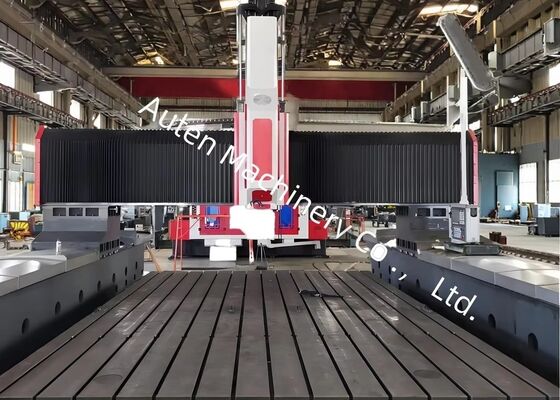

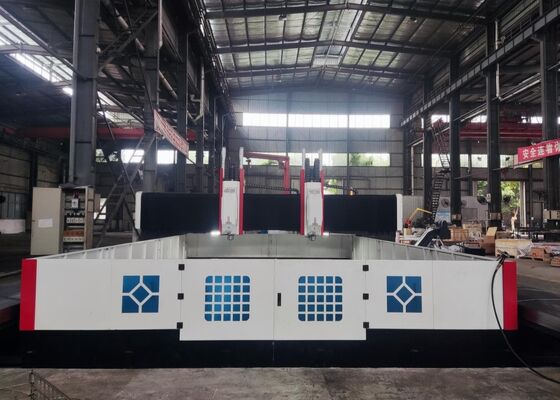

モデル PHD4080 鋼鉄構造とボイラーアプリケーションのためのCNCフレンズ金属シート掘削機
製品紹介:
このcncゲントリ掘削機は主に管のシート,フレンズ,ベアリング,熱交換機,および石油化学,原子力,風力発電,ボイラー,鋼鉄構造物内部冷却で高速な掘削のためにカービッドのドリルビットを使用したり,外部の冷却で高速なトルプドリルビットを使用することができます.シャムフィーリング側掘り,タッピング,フレッシングのための自動直角頭 (オプション) も装備されています.
製品構成:
| モデル | PHD4080 | |
| 作業部品の大きさ | LxW (mm) | 4000×8000 |
| 作業台のTスロット幅 (mm) | 28 | |
| 掘削パワーヘッド | QTYは | 1か2か |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 (mm) | Φ90 | |
| 最大厚さ (mm) | ≤300 | |
| 切断直径 | M3-M36 | |
| スピンドル速度 (r/min) | 30~3000 | |
| サーボスピンドルモーターの電源 (kW) | 3月22日 (火) | |
| 動力ヘッドの横移動 (X軸) | 最大水平走行量 (mm) | 4000 |
| 横の移動速度 (r/min) | 0~6 | |
| 横向き運動のためのサーボモーターの電源 (kW) | 3.6 | |
| ゲントリーの縦移動 (Y軸) | 最大給水量 (mm) | 8000 |
| フード移動速度 (m/min) | 0~6 | |
| 給電サーボモーターの電源 (kW) | 3.6 / 55 | |
| 垂直のラム・フィード・ムーブメント (Z軸) | 最大走行量 (mm) | 1400 |
| 移動速度 (m/min) | 0~4 | |
| サーボモーターの動力 (kW) | 3.6 | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C (mm) | ±0.015/1000 |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C (mm) | ±0.01/1000 |
| 電気システム | CNCシステム | FAGOR/KND/GSK |
| ツール交換機 | ディスクタイプ (オプション) | 24 ツール位置 |
| 総サイズ | LxWxH (m) | 13×6.9×6 ほら2 |
製品の特徴
1フレンズ掘削機は,ベッド,縦スライド,ゲントリ,横スライド,垂直供給ユニット,掘削とフレーシングパワーヘッド,作業台,冷却システムから構成されています.自動チップ除去システム自動潤滑システム,気力システム,電気システムなど
2機械のサーボスライディングドリリングパワーヘッドは,ドリリング,リミング,タッピング,チャンファーリング,フレーシング溝の機能を備えています.それは一緒にまたは独立して動作することができます.掘削スピンドルは台湾精密スピンドル (内部冷却) を採用, スピンドル・コーナー・ホール BT50 バタフライ・スプリング・自動ブローチ・メカニズムで, 接続棒,水力シリンダー・ロウシング・ツールを通じたドリル・ビットやフレーズ・カットで装備できるそしてそれはツールを置き換えるために非常に便利です.
3. 高速CNC掘削機械ボディは,高精度線形ガイド,移動動性で装備されています.ACサーボモーターは,同期ベルトと精度ボールスクリューペアを駆動するために使用されます.高度な精度を確保する.
4. cncドリリングマシンのボディとゲントリは,鋳造または高品質の鋼板の溶接で作られています.彼らは加工前に高温でアニールされます.半完成後,ストレスを排除するために再びアニール安定した精度を確保するために完成します
5プレートドリリングマシンには,固定装置とプレートを固定するためのいくつかの水平Tスロットがあります.オプションの4つの口腔自中心チャッククランプ装置は,大幅にバッチ部品の生産効率を改善.
6ドイツのCNCシステム,スペインのFAGORCNCシステムまたは中国のKNDシステムを採用し,掘削座標はCADとCAMの間に直接変換され,プログラミング,保存,表示,コミュニケーション. ユーザーインターフェイスはエラー補償,自動アラーム,人間・コンピュータの相互作用を特徴としています. 作業部品の穴の位置は,キーボード,USB,ネットワーク,またはCADグラフィックで入力できます.機械プログラムを自動生成する掘削前の予見と検査機能は,ユーザーフレンドリーな操作を保証します.
7この装置には,光電極端探知器が搭載されており,作業部品の位置を簡単かつ迅速に特定できます.任意の24Tディスクツールマガジンまたは線形ツールマガジン,機械効率を大幅に向上させる.
8自動チップコンベヤーと自動潤滑装置を装備しています.冷却システムは,高圧の内部冷却ポンプと低圧の外部冷却ポンプを備えています.内部冷却や外部冷却を採用できます.
CNC ゲントリープレート切断機は 堅牢な産業用ソリューションで,プレート形の部品や構造部品の精密加工のために精巧に設計されています.この機器は,特にフレンズなどの作業部件を扱うために設計されています.この材料の厚さは,機械の指定された有効加工範囲内にとどまるという基本条件があります.
鉄鋼構造の製造工場では,このプレートドリリングマシンが構造プレートと接続部品の精密なドリリングとフライディング操作を実行します.鉄筋の信頼性の高い組み立てのための堅牢な基盤を提供する風力発電の分野ではこの部品が厳しい環境条件に耐えられるようにする重要なプロセス (e橋の建設プロジェクトでは,設備は橋梁や支柱を処理します.橋の長期使用期間中 動的負荷に耐えられる 安定した耐久性のある接続の開発を保証する.
