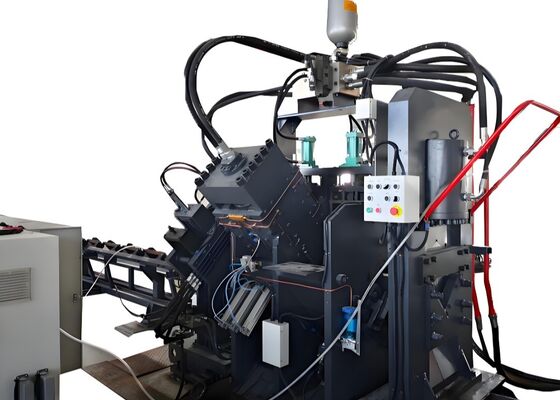

アングル鋼用モデルJNC2020 CNCパンチング切断機ライン 1000/1200KN パンチング力

アングル鋼用JNC2020 CNCパンチング切断機ライン 1000/1200KNパンチング力

製品紹介:

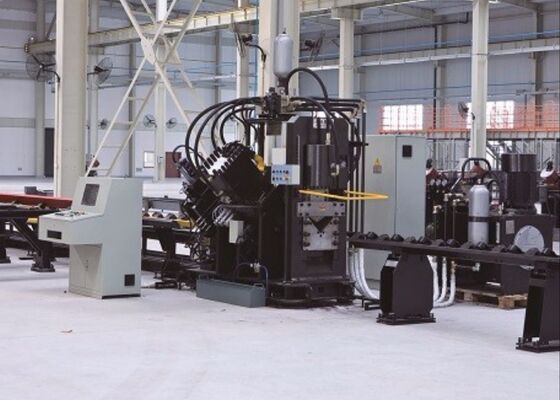

JNCシリーズ高速CNCアングルパンチング、マーキング、切断生産ラインは、主にパンチングユニット、マーキングユニット、切断ユニット、横コンベア、回転コンベア、供給コンベア、排出コンベア、CNC供給キャリッジ、油圧システム、電気システム、空気圧システムなどで構成されています。この生産ラインは、主にタワー業界におけるアングル鋼の自動処理に使用されます。処理プロセスは数値制御であり、操作は非常に便利です。自動、高精度、多品種、大量生産を実現できます。

製品パラメータ:

製品の特徴:

1. CNCアングルアイアンパンチングマシンには、2つまたは3つのパンチングユニットが装備されており、それぞれ3つの異なるパンチサイズに対応できます。これらのパンチングユニットは、数値制御 (NC) によって正確に制御され、パンチング位置を調整します。このマシンは、丸穴と楕円穴の両方をパンチングできます。その高速送りおよびパンチング操作は、生産効率を大幅に向上させます。50×50×4mmのアングル鋼の場合、8時間シフトでの出力能力は9〜10トンです。

2. CNCアングルパンチングマシンのマーキングユニットは、堅牢で剛性の高いエンクロージャーを備えています。マーキングシステムには4セットのカセットが含まれており、プログラミングを介して選択でき、タイピング位置を自由に調整できます。さらに、10列で構成されるディスクマーキング方法があり、手動介入なしで文字を自動的に選択し、マーキング効率を大幅に向上させます。

3. CNCアングルバー切断機には、高い切断力で有名なシングルブレードせん断ユニットが装備されています。各カットは材料の無駄なく実行され、結果として得られる切断面はきれいで滑らかです。ブレードハウジングは、ブレードの迅速かつ安全な交換を容易にするオープン-ドア設計を備えています。

4. 水平材料テーブルは、アングルバーを回転材料ラックに効率的に転送し、これはモーターと減速機によって駆動されます。このシステムは、アングルバーがさらなる処理のために供給コンベアに確実に配置されるようにします。

5. ワークピースはCNC供給キャリッジによってしっかりと保持および供給され、高い位置決め精度を保証します。供給キャリッジはサーボモーターによって駆動され、光電エンコーダーからのフィードバックがあり、クローズドループ制御システムを利用しています。

6. CNCアングル鋼金属パンチングおよびマーキングマシンは、パンチング、マーキング、およびせん断操作を駆動する油圧システムによって駆動されます。アキュムレータを備えた高速油圧ステーションが装備されており、油圧ラインはフェルールタイプの接続を使用しており、漏れにくく、交換とメンテナンスが容易です。主要な油圧バルブブロックは、信頼性が高く効率的な油圧システムを保証する、有名なAtosブランドから供給されています。

7. 油圧ステーションの冷却システムは、水冷、空冷、またはオイルチリングのオプションを提供します。お客様は、特定の運用要件に基づいて、最も適切な冷却方法を柔軟に選択できます。

8. 制御システムは、主にアッパーコンピュータ、PLC、サーボモーター、外部検出スイッチ、およびその他のコンポーネントで構成されています。オペレーターは処理要件を入力するだけで、システムは対応する処理プログラムを自動的に生成します。また、CADソフトウェアで生成されたDXF、NC、およびその他のファイル形式を読み取ることもできます。アッパーコンピュータのヒューマンマシンインターフェースはユーザーフレンドリーで、直感的な表示と簡単な操作を提供します。ワークピースのグラフィカル表示、広範なデータストレージ、位置データ視覚化、および障害アラーム通知などの機能をサポートしています。

アングル鋼タワー業界内の標準仕様と典型的な処理シナリオを表すこれらのサンプルにより、ユーザーは機器の処理品質、精度、および職人技を直接評価できます。これらは、機器の性能とその特定の生産ニーズへの適合性を評価するための具体的な参照点として機能し、潜在的なアプリケーションのための情報に基づいたデータ駆動型の意思決定をサポートします。

超高圧 (UHV) 送電線の建設では、タワーが極端な気象条件と大きな負荷に耐えなければならないため、この機器は、タワーの主要なフレームワークを構成するアングル鋼コンポーネントの処理において重要な役割を果たします。タワー本体、クロスアーム、およびその他の重要な構造要素に使用されるアングル鋼に対して、正確な寸法と安全な接続を保証し、タワー全体の安定性を維持する穴あけおよびスタンピング操作を効率的に実行します。
