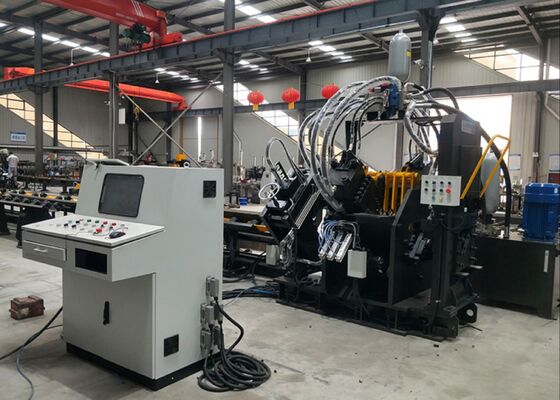

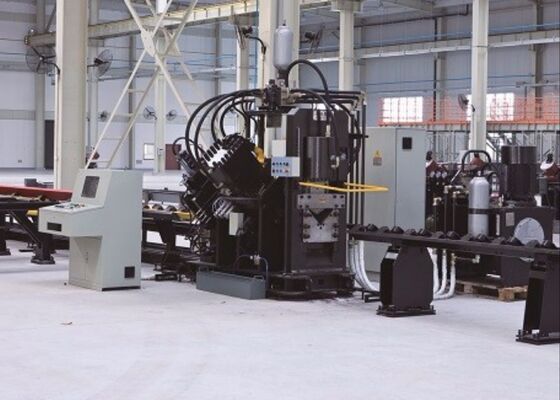

JNC1010 モデル 高速 CNC パンチングマーキングおよび切断機 (アングル用)

JNC1010モデル 高速CNCパンチングマーキングおよびアングル用切断機

製品紹介:

JNCシリーズ高速CNCアングルパンチング、マーキング、切断生産ラインは、主にパンチングユニット、マーキングユニット、切断ユニット、横コンベア、回転コンベア、供給コンベア、排出コンベア、CNC供給キャリッジ、油圧システム、電気システム、空気圧システムなどで構成されています。この生産ラインは、主にタワー業界におけるアングル鋼の自動処理に使用されます。処理プロセスは数値制御されており、操作は非常に便利です。自動、高精度、多品種、大量生産を実現できます。

製品パラメータ:

製品の特徴:

1. CNCアングルアイアンパンチングマシンは、3つまたは2つのパンチングユニットで、直径の異なる3種類のパンチを取り付けることができます。3組のパンチングダイは、数値制御によって移動し、スタジアムを変更します。丸穴だけでなく、楕円穴もパンチできます。高速な送り速度とパンチング速度により、生産効率が向上します。50×50×4mmのアングル鋼の場合、8時間ごとの出力は9〜10トンです。

2. CNCアングルパンチングマシンマーキングユニットは、剛性の高い密閉構造です。マーキングユニットには4組のカセットがあり、プログラミングによって選択され、タイピングスタジアムを自由に設定できます。さらに、ディスクタイピング方式を選択できます。ディスクタイピングには10行あり、手動介入なしで文字を自動的に選択するため、タイピング効率が大幅に向上します。

3. CNCアングルバー切断機切断ユニットは、大きなせん断力で人気のあるシングルブレードせん断を採用しています。各切断に無駄がなく、切断面はきれいで滑らかです。ブレードボックスは、ブレード交換を迅速かつ安全にするオープンドア設計になっています。

4. 水平材料テーブルは、アングルバーを回転材料ラックに転送し、モーターと減速機によって駆動され、アングルバーを供給コンベアに安定して配置します。

5. ワークは、高精度な位置決めが可能なCNC供給キャリッジによって保持および供給されます。CNC供給キャリッジは、サーボモーターと光電エンコーダフィードバックによって駆動され、クローズドループ制御を行います。

6. CNCアングル鋼金属パンチングマーキングマシン油圧システムは、パンチング、タイピング、せん断に電力を供給します。アキュムレータ付きの高速油圧ステーションが使用され、油圧ラインはフェルールタイプの接続を利用しており、漏れ防止で交換とメンテナンスが容易です。主要な油圧バルブブロックはすべてAtosブランドであり、安定した効率的な油圧システムを保証します。

7. 油圧ステーションの冷却システムには、水冷、空冷、またはオイルチラーが含まれます。お客様は、実際の状況に応じて冷却方法を選択できます。

8. 制御システムは、主に上位コンピュータ、PLC、サーボモーター、外部検出スイッチなどで構成されています。オペレーターは、処理要件を入力するだけで、処理プログラムが自動的に生成され、ロフティングソフトウェアで生成されたDXF、NC、その他の処理ファイルを読み取ることもできます。上位コンピュータソフトウェアのマンマシンインターフェースディスプレイは直感的で、操作は簡単です。ワークピースグラフ表示、大量のデータストレージ、位置データ表示、障害アラームなどの機能を実現できます。

アングル鋼タワー業界内の標準仕様と一般的な処理シナリオを反映したこれらのサンプルは、ユーザーが機器の処理品質、精度、および職人技を直接評価できるようにします。これらは、機器の性能とその特定の生産要件との整合性を評価するための具体的なベンチマークとして機能し、潜在的なアプリケーションに関する情報に基づいたデータ駆動型の意思決定を促進します。

超高圧（UHV）送電線の建設において、タワーが過酷な気象条件と大きな負荷に耐える必要がある場合、この機器は、タワーのコアフレームワークを形成するアングル鋼コンポーネントの処理に不可欠です。タワー本体、クロスアーム、その他の主要構造部品に使用されるアングル鋼の穴あけおよびスタンピング作業を確実に実行し、タワー全体の安定性を維持する正確な寸法と安全な接続を保証します。
