商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 2000 × 2000 mm | ガントリー高さ: | 600mm |
|---|---|---|---|
| スピンドルテーパ: | BT50-150 | 最大穴あけ径: | Φ50 mm |
| 最大厚さ: | ≤160 mm | タッピング径: | M3～M28 |
| Tスロット幅: | 28mm | サーボスピンドルモーター電源: | 22KW |
| ハイライト: | 250mm CNCガントリー穴あけ機,30KWサーボスピンドル鋼穴あけ機,CNC金属板穴あけ機 |
||

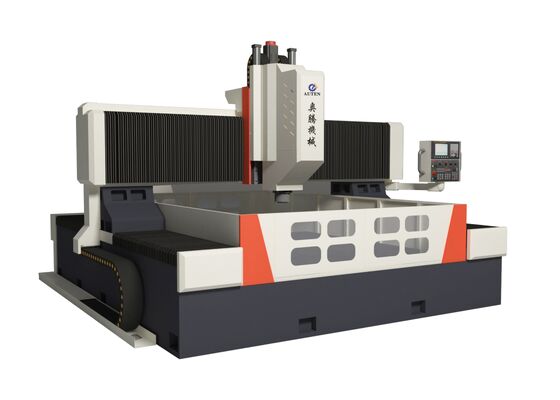

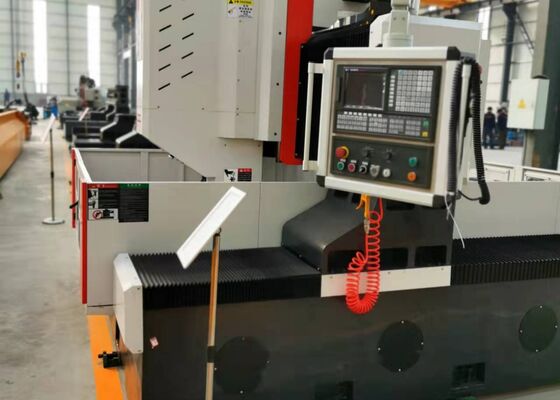

250mm 厚さCNCゲントリー金属プレート 鋼材掘削機 22/30KW セルボスピンドルモーターパワー
製品紹介:
CNCゲントリー型ドリリング・フレーシング機械は,主に,石油化学などの分野におけるチューブシート,フレンズ,ベアリング,熱交換器,その他の部品の加工用に設計されています.原子力発電内部冷却付きのカービッドドリルビットまたは外部冷却付きの高速トウィストドリルを使用する高速ドリル操作をサポートします.この 多用 的 な 機械 は,さまざまな 任務 を 果たす穴開き,カムファリング,タップ,フレーシング,掘削を含む.さらに,側穴開き,タップ,フレーシング機能を可能にするためにオプションの自動直角ヘッドを装備することができます.
製品構成:
| モデル | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| 作業部品の大きさ | LxW (mm) | 1000×1000 | 2000×1600 | 2000×2000 | 3000×3000 | 4000×8000 |
| 作業台のTスロット幅 (mm) | 28 | 28 | 28 | 28 | 28 | |
| 掘削パワーヘッド | QTYは | 1 | 1 | 1 | 1か2か | 1か2か |
| スピンドル・コーナー | BT2 医療 | BT2 医療法 | BT2 医療法 | BT2 医療法 | BT2 医療法 | |
| 最大掘削直径 (mm) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| 最大厚さ (mm) | ≤180 | ≤180 | ≤250 | ≤300 | ≤300 | |
| 切断直径 | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| スピンドル速度 (r/min) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| サーボスピンドルモーターの電源 (kW) | 11 | 病気 の 原因 に つい て | 22/30 | 3月22日 (火) | 3月22日 (火) | |
| 動力ヘッドの横移動 (X軸) | 最大横軸 (mm) | 1000 | 1600 | 2000 | 3000 | 4000 |
| 横の移動速度 (r/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| 横向き運動のためのサーボモーターの電源 (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
ゲントリーの縦移動 (Y軸)
|
最大給水量 (mm) | 1000 | 2000 | 2000 | 3000 | 8000 |
| フード移動速度 (m/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| 給電サーボモーターの電源 (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 / 55 | |
| 垂直のラム・フィード・ムーブメント (Z軸) | 最大走行量 (mm) | 400 | 400 | 800 | 1000 | 1400 |
| 移動速度 (m/min) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| サーボモーターの動力 (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C (mm) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C (mm) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| 電気システム | CNCシステム | FAGOR/KND/GSK | ||||
| ツール交換機 | ディスクタイプ (オプション) | 24 ツール位置 | ||||
| 総サイズ | LxWxH (m) | 32×2.2×22 | 4.4×3.2×27 | 5.3×3.8×27 | 6.6×4.9×29 | 13×6.9×6 ほら2 |
製品の特徴
1プレートシートとフレンズ掘削,フレーシング,マーク機械は,ベッド,縦スライド,ゲントリ,横スライド,垂直フィードユニットを含むいくつかの必須の部品で構成されています.掘削とフライリングのスフィンダ作業台,冷却システム,自動チップ除去システム,自動潤滑システム,空気システム,電気システム,その他の重要な要素.
2. CNC鋼板切削機のサーボ駆動スライディングドリリングパワーヘッドは,ドリリング,リミング,タッピング,チャンファーリング,グルーブフライリング操作を実行することができます.他のユニットと組み合わせたり,独立して機能したりできます.掘削スピンドルは,高精度台湾製のスピンドル (内部冷却機能) とBT50の角孔を搭載し,バタフライスプリングの自動ブローシングメカニズムを組み込みています.この構成は,接続棒と水力シリンダーツール緩めシステムを使用することによって便利なツール変更を容易にする掘削機とフレーシング・カッターの間の交換を迅速に可能にします.
3掘削とマークする機械の構造は,高精度の線形ガイドで装備されており,スムーズで安定した動きを保証します.ACサーボモーターは,同期ベルトと精密ボールスクリュー組を動かす特殊な精度を保証する
4. メタルプレートゲントリマシンのフレームとゲントリは,鋳物または高品質の鋼板を溶接した製材で作られています. これらの部品は,加工の前に高温の焼却プロセスを経験します.半加工後,内部ストレスを軽減するために第二回焼却精度と安定性を保証するために精密加工されます.
CNCゲントリープレート切断機は,プレートのような部品や構造要素の精密な加工のために専門的に設計された高性能産業ソリューションです.この装置は,特にフレンズなどの作業部品を加工するために設計されています.作業部品の厚さは,機械が指定した有効加工範囲内にあるという重要な条件です.
鋼鉄構造の製造施設では,このプレートドリリングマシンが構造プレートと接続部品の精密なドリリングとフレーズ処理を実行します.鉄筋の安定した組み立てのための堅牢な基盤を提供する風力発電の分野では,これらの部品が厳しい環境条件 (例えば,風力タービンの塔やフレンズ) に耐えるようにする重要なプロセスを高精度で加工しています.強い風橋の建設プロジェクトでは,機器は橋梁と支柱を処理し,橋の延長使用期間中 動的負荷に耐えられる 安定した,回復力のある接続の構築を保証する.
