CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | 穴あけとマーキング | アングルサイズ(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| 最大。原料の長さ(m): | 14 | マーキング力(kN): | 1000 |
| 文字グループの数: | 1 | 文字数: | 18 |
| 文字サイズ(mm): | 14*10*19 | 正確な距離の範囲(mm): | 50～220（無段階） |

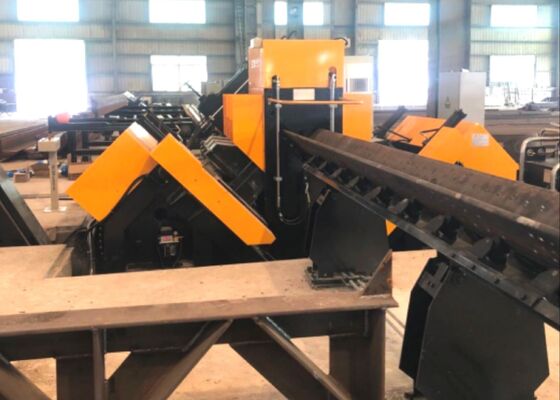

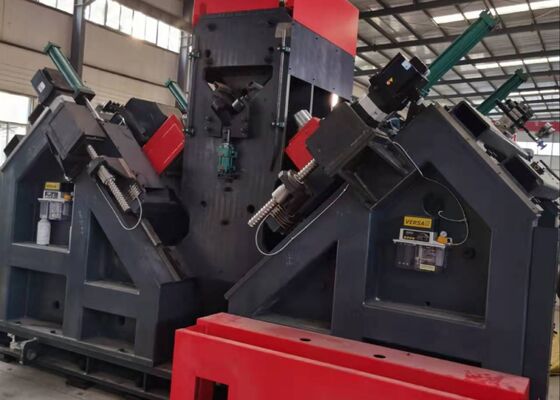

4 文字群 汎用型 CNC 角鋼穴掘り機 ライン グループごとに 18 文字
薬の使用:
CNCアングルドリリングとマークマシンラインは,トランスミッションラインタワーで使用される大きな高強度アングル鋼のドリリングとスタンプのために設計されています.このシステムは,角度鋼のすべての穴の精密な掘削を可能にするさらに,生産効率が向上し,高度な自動化が可能になります.
主なパラメータ:
| モデル | JNC2532 | ADM2532 | ADM3635 |
| 角の大きさ (mm) | 100×100×10~250×250×32 | 100×100×10~360×360×35 | |
| 最大空白の長さ (m) | 14 | ||
| 掘削スピンドルのコナー | / | BT2 医療 | |
| 最大 掘削直径 (mm) | フ40 | ||
| 各側のドリル数 (pcs) | 両側から合計3 6 | ||
| 最大回転速度 (r/min) | 120-560,トランスデューサー ステップレスの調整 | 6000 | |
| 最大切断速度 (m/min) | / | 200 | |
| CNC軸 | 3 | 9 | |
| バックマークの範囲 (mm) | 50-220 (ステップなし) | 50-330 (ステップなし) | |
| 最大角食速さ (m/min) | 40 | ||
| 標識力 (kN) | 1000/1200 | ||
| 文字群のQty | 4 | ||
| 各グループにおけるキャラクターのQty | 18 | ||
| 文字側 (mm) | 14×10×19 | ||
| ドリルビットの冷却システム | 外部冷却 |
空気原子化 乾燥内部冷却 |
|
| プログラムモード | ローフティングソフトウェアや指示プログラム | ||
| 総寸法 (m) | 32×7×2です5 | 34×8×3 | 34×8.9×3 |
製品の特徴:
1生産ラインは自動加載システム (水平の供給チャンネルと回転式加載ラックを含む) と自動卸載システム,自動給餌メカニズムこのラインでは,すべての角鋼の掘削および鋼のスタンプ処理は1つのプロセスで行われます.手作業の必要性をなくし,操作者の労力を大幅に削減する.
2掘削スピンドルには台湾 BT40 精密スピンドル (内部冷却液搭載) が搭載されており,卓越した掘削効率と精度が保証されています.掘削ユニットは6つのCNC掘削頭で装備されています角鋼の各翼に3つずつ配置されています両側の対応頭は,同時に同じ直径の穴を掘り,同じ間隔で,角鋼の翼の上端から.
3ソフトウェアは,直感的な操作と作業部品の図面を表示する能力を保証する,二言語の中国語/英語インターフェースを装備しています.
4. プログラミングはシンプルで効率的です. プログラムを作成する際に,ユーザーは作業部品の寸法,穴の直径,間隔,および量を入力するだけです.CAD/CAM ロフティング ソフトウェア は 直接 ファイル 変換 に 用い られ ますこのシステムは TEKLA ソフトウェアで生成された NC1 ファイルと完全に互換性があります
5主要な水力,気力,電気コンポーネントは 評判の良い高性能ブランドから調達されています
6システムには自己診断機能が組み込まれています
7剪定装置はオプションで提供されており,二刃切断システムを使用しています.
これらの標本には,送電線塔の建設に一般的に使用される角鋼の標準仕様と穴配置が含まれる.設備の運用性能を視覚的に評価できるようにします, 設備が送電線塔の製造の実用的な生産ニーズを満たしているかどうかを評価するための明確で具体的な参照を提供します.
超高電圧 (UHV) 送電線の建設において,送電塔が極端な天候条件やかなりの負荷に耐える場合,この設備は,塔の主要な負荷構造のための角鋼部品の加工に不可欠な役割を果たしています. 塔体,交差腕,および他の重要な構造要素に使用されるアングル鋼に,効率的に掘削とスタンプ操作を実行,正確な寸法精度と信頼性の高い接続性能を保証するその結果,電波塔の長期的構造的整合性と安定性には貢献します.
