商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | 角度サイズ（mm）: | ∟40×40×3～∟100×100×10 |
|---|---|---|---|
| マックス。空白の長さ（m）: | 12 | マックス。終了の長さ（m）: | 10 |
| マックス。パンチング（dia。хthi。）（mm）: | φ26×10（材料：Q345 510N/mm2） | 片側あたりのパンチ: | 2 |
| パンチングフォース（kn）: | 630 | マーキングフォース（kn）: | 630 |
| 切削抵抗(kN): | 1000 | ||
| ハイライト: | 単刀刀切りのCNC角線機械,3軸の角鋼のパンシング・シェーリング・マシン,CNC切削機 28000mm 寸法 |
||

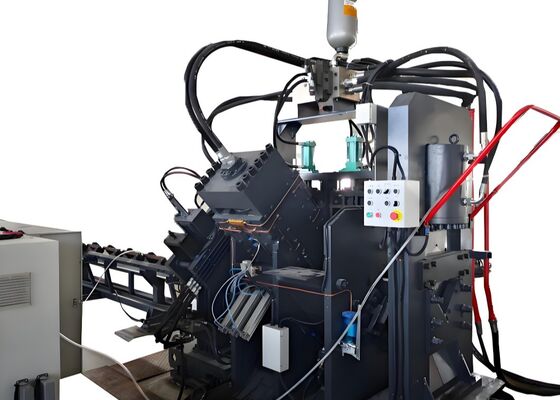

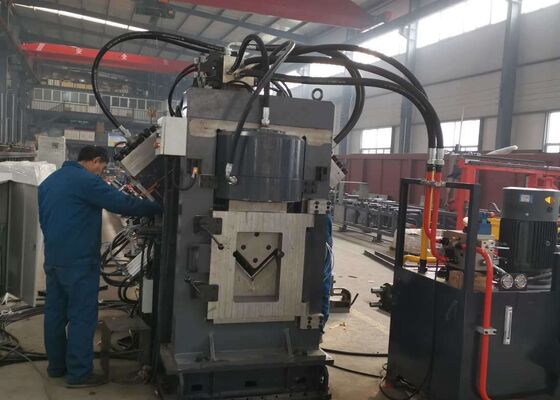

3 CNC軸 角鋼パンシングシーリングマシン 28000*6500*2200mm サイズ シングルブレードカット
適用される産業:
このCNC角孔,切断,マークする機械ラインは, 目的のために構築された, 業界特有のシステムで, 精密に設計された 高精度な角鋼の孔,マーク,および切断です.角鋼塔産業の基本的な加工ニーズに対応するためにユニークに構成されています構造の整合性と安定性を確保するために部品の精度が不可欠である場合
仕様:
| モデル | JNC1010 |
| 機能 | パンシング,マーク,切断 |
| 角の大きさ (mm) | ¥40×40×3¥100×100×10 |
| 最大空白の長さ (m) | 12 |
| 完成品の最大長 (m) | 10 |
| マックス パンシング (直径 х厚さ) (mm) | Φ26×10 ((材料:Q345 510N/mm2) |
| 側ごとにパンチ | 2 |
| 打撃力 (kN) | 630 |
| 標識力 (kN) | 630 |
| 切断力 (kN) | 1000 |
| 標識文字のグループ | 4 |
| グループごとに文字数 | 12 |
| 文字の寸法 (mm) | 14×10×19 |
| 切断モード | 片刃切断 |
| CNC軸 | 3 |
| 角の加熱速度 (m/min) | 80 |
| 液体システムの冷却方法 | 水冷却 |
| 処理精度 | GB2694 に準拠する |
| プログラム機能 | キーボードとUSBインターフェイスによる入力 |
| 尺寸 (mm) | 28000×6500×2200 |
製品組成:
このCNCパンシング,シーリング,マークシステムには主に主要な機能モジュールで構成されています. 横軸コンベア,回転式ロードメカニズム,フィードコンベア,CNCフィードキャリ,パンシングユニットさらに,角孔孔機線には,水力,電気,電磁,電磁などの基本的支給システムも組み込まれています.複数の補助部品とともに.
製品の特徴:
1標識装置の設計
標識装置は堅牢な閉ざされたフレーム構造を備えており,優れた硬さを保証する.プログラムによって選択できる4つの文字ボックスセットを装備しています.基準マークの位置は,特定の要件を満たすために自由に調整できます..
2パンチ&ダイセットアップ
CNC パンシングとシーリングマシンラインは,各側に3つのセットのパンチを装備し,3つの異なるパンチ直径を処理することができます.3つのセットのマースは,必要に応じてパンシング参照位置を調整するために同期移動することができます.
3人と機械のインターフェースとプログラミング
システムには,直感的な操作のために設計された二言語の中国語/英語のインターフェースが装備されており,作業部品図が表示できます. プログラミングは簡素化されています.機械がCADソフトウェアで生成されたプログラムデータを直接利用できるようにするプログラム編集中に,ユーザは作業部品の寸法,穴直径,参照マーク,および量のみ入力する必要があります.
4コントロール・フィード・システム
塔用のCNCパンシング機器は,高度なCNC技術と伺服モーター駆動の給餌を利用し,作業効率の向上と一貫した作業部品の精度を提供します.すべての重要な水力信頼性の高いシステム性能を保証する 著名な国際サプライヤーから供給されています
角鋼塔産業における共通仕様と加工要件を代表するこれらのサンプルにより,利用者は機器の加工品質,精度,製造基準.
超高電圧 (UHV) 送電線の建設において,塔が極端な天気条件や重荷に耐えなければならない場合この装置は,塔のコアフレームを形成するアングル鋼部品の加工に重要な役割を果たします塔体,交差アーム,および他の重要な構造要素に使用されるアングル鋼に一貫して掘削およびスタンプ操作を実行します.詳細な寸法精度と強い接続を保証します塔の全体的な安定性を保障する.
