CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | 角の大きさ (mm): | 40х40х3~100х100х10 |
|---|---|---|---|
| マックス。パンチング（dia。хthi。）（mm）: | Φ26×10 | パンチングフォース（kn）: | 630 |
| マーキングフォース（kn）: | 630 | 切削抵抗(kN): | 1000 |
| マックス。空白の長さ（m）: | 12 | マックス。終了の長さ（m）: | 8 |

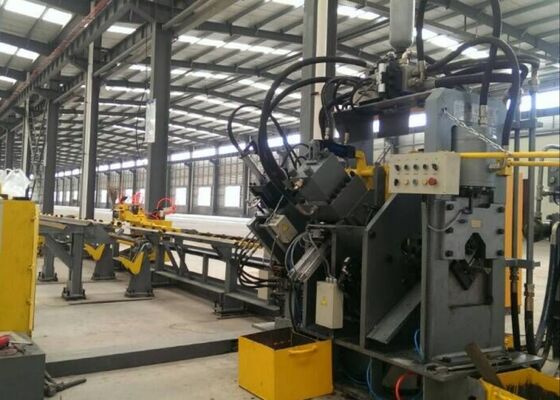

14x10x19mm 文字サイズ CNCアングルラインマシン パンシングマークカットモジュール
製品紹介:
JNCシリーズの高速CNCアングル鋼孔,マーク,切断生産ラインは,主にパンチモジュール,マークモジュール,切断モジュールなどのコアコンポーネントで構成されています.横軸コンベヤー,回転コンベア,供給コンベア,放出コンベア,CNC供給キャリッジ,水力システム,電気システム,および空気システム.この生産ラインは,タワー製造部門で角鋼の自動加工のために特別に設計されています自動化,高精度,マルチタイプ,自動化,自動化,自動化,自動化,自動化,自動化,自動化,自動化,自動化,自動化,自動化大規模生産活動.
仕様:
| モデル | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| 角の大きさ (mm) | 40x40x3~ 100×100×10 |
40x40x3~ 140×140×12 |
40x40x3~ 160×160×16 |
50x50x4~ 200×200×20 |
| マックス パンシング (Dia. х Thi.) (mm) | Φ26x10 | Φ26x12 | Φ26x16 | Φ26x20 |
| 打撃力 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 標識力 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 切断力 (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| 最大空白の長さ (m) | 12 | 12 | 14 | 14 |
| 完成品の最大長さ (m) | 8 | 8 | 12 | 12 |
| 側ごとにパンチ | 2 | 2か3か | 3 | 3 |
| 標識文字のグループ | 4 | 4 | 4 | 4 |
| グループごとに文字数 | 12 | 12/18 | 18 | 18 |
| 文字のサイズ (mm) | 14×10×19 | |||
| CNC軸 | 3 | |||
| 切断モード | シングルブレード | 双刃か単刀 | ||
| 冷却方法 | 水冷却/空気冷却/オイル冷却機 | |||
| 角式給餌速度 (m/min) | 80 | 80 | 80 | 60 |
| プログラムモード | ローフティングソフトウェアや指示プログラム | |||
| 総寸法 (m) | 25×6.5×2くらい5 | 25×6.5×2くらい5 | 32x7x3くらい | 32x7x3くらい |
上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます.
製品の特徴:
1パンシングユニットは2つまたは3つのセットで装備され,異なる直径を持つ3種類のパンシングで構成することができます.3つのセットのパンシング・マースは,数値制御によって位置付けられ,距離を調整このユニットは,丸い穴と円形穴の両方をパンチすることができます.その高給餌とパンチング速度は,生産効率を向上させる. 50×50×4mmの仕様を持つアングル鋼の場合は,生産量は8時間のシフトごとに9~10トン.
2. マークユニットは,優れた硬さを提供する閉ざされた構造設計を採用しています. プログラム制御によって選択される4つの文字カセットで装備されています.そして,マークスペースは,任意に設定することができますさらに,ディスク型マーク方法がオプションの配置として提供されています.ディスクマークシステムは文字の10行で構成され,手動操作なしで文字の自動選択を可能にします標識の効率を大幅に向上させる.
3切断装置は,切断強度が高いことで知られる工学的な設計で,単刀刀式切削システムを使用しています.切断サイクルごとに廃棄物が生成されません.切断面が非常に清潔で滑らかなまま刃の外装は開いたドア設計で,刃の迅速かつ安全な交換手順が可能です.
4横軸の材料テーブルは,角鋼を回転材料ラックに運びます.モーターと減速器系によって駆動されます.回転材料ラックが,フィッティングコンベヤーに角度鋼の正確な安定した配置を確保.
5. 作業部位は,高度な位置位置精度を保証する,CNCフィッティングキャリッジによってしっかりと固定され,供給されています.フォトエレクトリック・エンコーダーを組み込み,フィードバックと閉ループ制御機能.

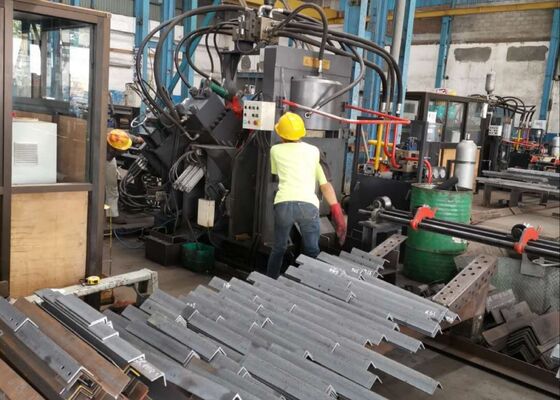

角鋼のパンシング,切断,およびマーク生産ラインから派生したこれらの試験標本,標準仕様と加工シナリオを包括し,角鋼塔製造部門で一般的に適用されます.機械の加工品質,精度能力,製造基準を直接評価することができます.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must endure extreme weather conditions and significant load-bearing requirements—this equipment is essential for processing the angle steel components that form the towers' primary framework塔体,交差腕,および他の重要な構造要素に使用されるアングル鋼の掘削およびスタンプ操作を効率的に実行します.これは正確な寸法精度と堅牢な接続の整合性を保証します通信塔の全体的な構造安定性を保証する.
