CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | 角の大きさ (mm): | 40х40х3~100х100х10 |
|---|---|---|---|
| マックス。パンチング（dia。хthi。）（mm）: | Φ26×10 | パンチングフォース（kn）: | 630 |
| マーキングフォース（kn）: | 630 | 切削抵抗(kN): | 1000 |
| マックス。空白の長さ（m）: | 12 | マックス。終了の長さ（m）: | 8 |

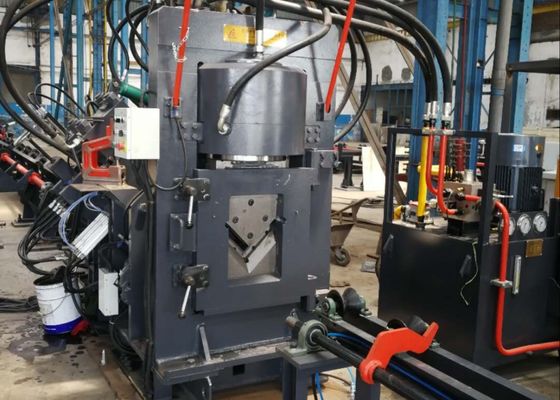

CNCアングルラインマシン 孔付け,マーク,切断のための水力,電気および気力システム
製品紹介:
JNCシリーズの高速CNCアングル鋼孔,マーク,切断生産ラインは,主にパンシングユニット,マークユニット,切断ユニットを含むコアコンポーネントで構成されています横軸コンベヤー,回転コンベア,供給コンベア,卸荷コンベア,CNC供給キャリッジ,水力システム,電気システム,空気システム.この生産ラインは,タワー製造産業の角鋼の自動加工のために特別に設計されています処理ワークフローは数値技術によって制御され,非常にユーザーフレンドリーな操作性が特徴です.自動化,高精度,多種多様性,大規模生産能力.
仕様:
| モデル | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| 角の大きさ (mm) | 40x40x3~ 100×100×10 |
40x40x3~ 140×140×12 |
40x40x3~ 160×160×16 |
50x50x4~ 200×200×20 |
| マックス パンシング (Dia. х Thi.) (mm) | Φ26x10 | Φ26x12 | Φ26x16 | Φ26x20 |
| 打撃力 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 標識力 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 切断力 (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| 最大空白の長さ (m) | 12 | 12 | 14 | 14 |
| 完成品の最大長さ (m) | 8 | 8 | 12 | 12 |
| 側ごとにパンチ | 2 | 2か3か | 3 | 3 |
| 標識文字のグループ | 4 | 4 | 4 | 4 |
| グループごとに文字数 | 12 | 12/18 | 18 | 18 |
| 文字のサイズ (mm) | 14×10×19 | |||
| CNC軸 | 3 | |||
| 切断モード | シングルブレード | 双刃か単刀 | ||
| 冷却方法 | 水冷却/空気冷却/オイル冷却機 | |||
| 角式給餌速度 (m/min) | 80 | 80 | 80 | 60 |
| プログラムモード | ローフティングソフトウェアや指示プログラム | |||
| 総寸法 (m) | 25×6.5×2くらい5 | 25×6.5×2くらい5 | 32x7x3くらい | 32x7x3くらい |
上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます.
製品の特徴:
1パンシングユニットには2つまたは3つのセットが装備されており,異なる直径の3種類のパンシングで構成することができます.スペースを調整するために数値制御によって位置付けこの装置は,丸い穴と円形穴の両方をパンチすることができます.その高い給餌とパンチング速度は,生産効率を向上させる. 50×50×4mmの仕様を持つアングル鋼の場合は,8時間シフトごとに9~10トンの出力.

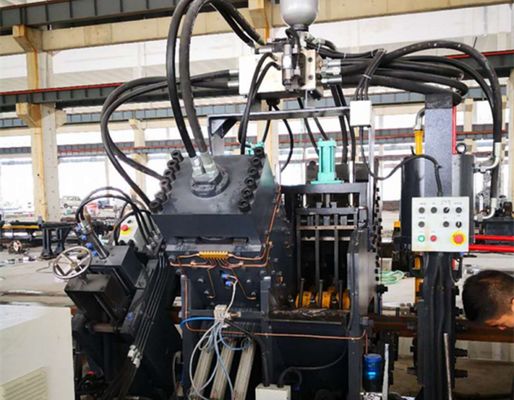

2. 標識装置は,優れた硬さを持つ閉ざされた構造設計を採用しています. プログラム制御によって選択される4つの文字カセットで装備されています.標識の間隔は任意に設定できますさらに,ディスク型マーク方法がオプションの構成として利用可能である.ディスクマークシステムは 10 行の文字で構成され,手動の介入なしに文字の自動選択を可能にします標識の効率を大幅に向上させる.
3. 切断装置は,単刀刀切断装置を使用します. 切断力の強さに知られる構造設計です. 切断サイクルごとに廃棄物が生成されません.切断面は 絶妙な整然さと滑らかさを保ちます刃の外装は開いたドア構造で,刃の迅速かつ安全な交換プロセスを容易にする.
4水平の材料テーブルは,角鋼を回転材料ラックに運びます.モーターと減速装置によって動きます.ローティング素材のラックが,アングル鋼を安定して送料コンベヤーに配置することを可能にします..
5. 作業台は,優れた位置付け精度を保証する,CNCフィッティングキャリッジによって固定され,供給されています.光電エンコーダーフィードバックと閉ループ制御機能と統合.
この試験標本は 角鋼のパンシング,切断,マークの生産ラインから角鋼塔製造業界で広く使用されている標準仕様と加工シナリオをカバーする機械の加工品質,精度性能,工芸基準を直接評価することができます.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main framework塔体,クロスアーム,および他の主要な構造部品に使用されるアングル鋼の掘削およびスタンプ操作を信頼的に実行します.これは正確な寸法精度と強力な接続性能を保証します通信塔の全体的な構造安定性を維持する.
