商品の詳細:
お支払配送条件:
|
| 関数: | 曲げ | オイルタンク圧 (kN): | 3150 |
|---|---|---|---|
| 外側両面曲げ寸法(ヒールアップ)(mm): | L80*7～L360*40 | 角の両面の外向きの屈曲度 (°): | 30 |
| 山形鋼前方片曲げ範囲(mm): | L100*10～L300*30 | 山形鋼の前方片曲げ角度(°): | 20 |
| 折りたたみのプレートの厚さ (mm): | 2から20 | 折りたたみのプレートの幅 (mm): | 900 |
| プレートの屈曲度 (°): | 90 | ||
| ハイライト: | CNC 角度曲げ機（加熱付き）,CNC チャンネル曲げ機 950mm ストローク,オイルタンク付きのCNC角線機械 |
||

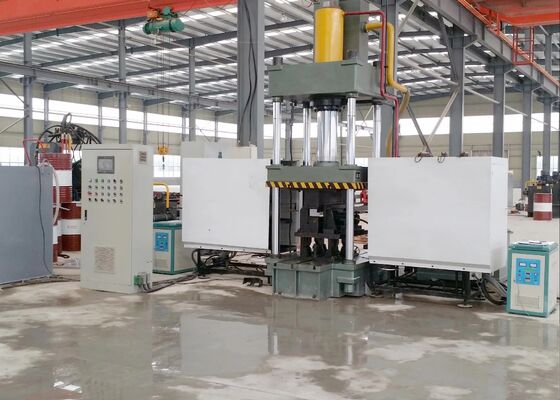

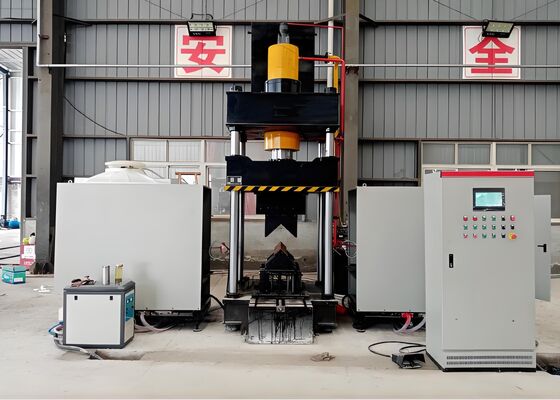

4.2x4.5x4.1m 総サイズ CNC 角チャネルを曲げる加熱機 950mm オイルタンクストローク
適用される産業:
このCNC加熱曲線装置は,角鋼プロファイルと平板金属シートの精密曲線加工のために特別に設計され,展開されています.構造鋼材製造を含む産業の主要な製造需要に対応しています安定した形状の精度と信頼性の高い動作性能を備えています.この装置は,曲がった角鋼と金属プレートが工業用アプリケーションの厳格な寸法と構造基準に適合することを保証します, これにより,後続的なダウンストリーム生産プロセスのシームレスかつ効率的な実施が容易になります.
仕様:
|
モデル
|
HQ250-700
|
HQ360-900
|
||
|
オイルタンク圧 (kN)
|
1600
|
3150
|
||
|
外側の両面の曲がりサイズ (ヒールアップ) (mm)
|
L80*7~L250*32
|
L80*7~L360*40
|
||
|
角の両面の外向きの屈曲度 (°)
|
30°
|
30°
|
||
|
角鋼の前向きの単曲幅 (mm)
|
L80*7~L200*20
|
100*10~300*30
|
||
|
角鋼の前向き単曲度 (°)
|
20度
|
20度
|
||
|
折りたたみのプレートの厚さ (mm)
|
2~16
|
2~20
|
||
|
折りたたみのプレートの幅 (mm)
|
700
|
900
|
||
|
プレートの屈曲度 (°)
|
90°
|
90°
|
||
|
開口・閉じる角度範囲 (mm)
|
L80*7~L200*16
|
100*10~300*30
|
||
|
開口・閉じる角度 (°)
|
16°
|
16°
|
||
|
オイルタンク・ストローク (mm)
|
800
|
950
|
||
|
最大開口高度 (mm)
|
1300
|
1400
|
||
|
モーターパワー (kW)
|
15
|
22
|
||
|
熱力 (kW)
|
60*2
|
120*2
|
||
|
CNC軸
|
3
|
3
|
||
|
オイルタンク容量 (L)
|
630
|
720
|
||
|
総サイズ (m)
|
3.5×4.5×41
|
4.2×4.5×41
|
||
製品の特徴:
1数値制御可能なプログラム可能な論理コントローラ (PLC) で装備され,機械は情報入力とリアルタイム状態フィードバックのためのタッチスクリーンインターフェースを統合しています.効率的でユーザー中心の作業流程を実現する.
2精巧な工学的な設計により 生産効率を向上させ 製造コストを削減します工場の環境保護基準を完全に遵守することを保証します.
3多機能の統合機器として動作し,追加のツールと模具の構成の必要性を排除します.生産プロセスの全体的な配置を最適化し簡素化する.
4この装置は,CNC制御機能で,作業部品の正確な形状の角度を保証し,生産効率を向上させながら,製品の品質基準を効果的に維持します.
5独立した水力システムと電気制御システムと統合され, シンプルでトラブルのない操作を可能にする高度な構造設計安全で信頼性の高いパフォーマンスを提供します生産量が高くなります
6角鋼の寸法がL100×L100×10 (mm) を超えない場合は,屈曲角が5度未満の条件で冷圧技術を使用することができる.
7冷圧作業の平均サイクルの時間は1ユニットあたり10秒である.熱処理サイクルが1個あたり120秒である (実際の加工材料とその仕様に応じて)熱温が摂氏800度 (赤熱状態) に達すると加工が実行される.特定のパラメータが,実際の材料の種類と屈曲角の要求に応じて.
8パラメータ設定が完了した後,作業部件の加熱過程で,操作者は,完全自動化作業流程を開始するために,サイクル開始機能をアクティブ化したり,脚スイッチを起動したりできます.このワークフローは,順序的に加熱供給,加熱実行,加熱完了後の引き戻し,作業部件圧縮適用,圧力ヘッドリフティング,最終作業部件卸荷を含む.
9温度調節と冷凍圧縮の組み合わせでは,パラメータ設定が完了した後,冷凍圧縮が直接行われることがあります.圧力ヘッドが元の位置に戻る必要はありません.圧縮機が100mmの隙間を形成し,作業部品の便利な取り除きを容易にする.この最適化された作業プロセスにより,効率が向上します.
この標本は,アングル鋼のパンシング,切断,マーク機器の生産ラインから得られたものです角鋼塔産業で広く使用されている標準仕様と加工シナリオをカバーする機器の加工品質,精度,性能を直接確認することができます.角鋼塔の製造における厳格な運用要件を満たす設備の能力を反映するコア指標.
In the construction of ultra-high voltage (UHV) transmission lines — where transmission towers are required to withstand extreme meteorological conditions and heavy loads — this equipment plays a pivotal role in processing the angle steel components that form the main framework of the towers. 塔体,交差アーム,および他の重要な構造部品に使用されるアングル鋼の掘削およびスタンプ操作を信頼性を持って実行します.卓越した次元精度と 強力な接続性を保証します通信塔の全体的な構造的安定性を保障し,UHV通信システムの安全かつ継続的な運用の基本条件である.
