| 関数: | パンチ、マーキング、切断 | 角の大きさ (mm): | 40х40х3~100х100х10 |
|---|---|---|---|
| マックス。パンチング（dia。хthi。）（mm）: | Φ26×10 | パンチングフォース（kn）: | 630 |
| マーキングフォース（kn）: | 630 | 切削抵抗(kN): | 1000 |
| マックス。空白の長さ（m）: | 12 | マックス。終了の長さ（m）: | 8 |

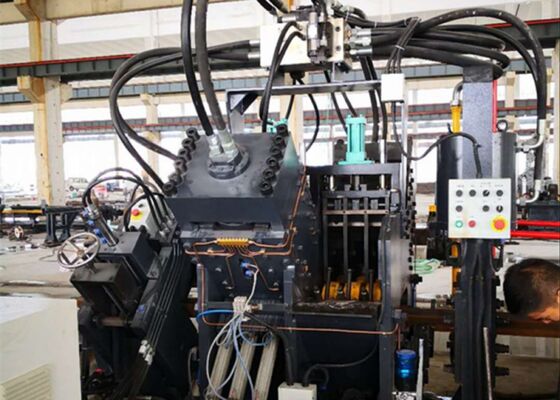

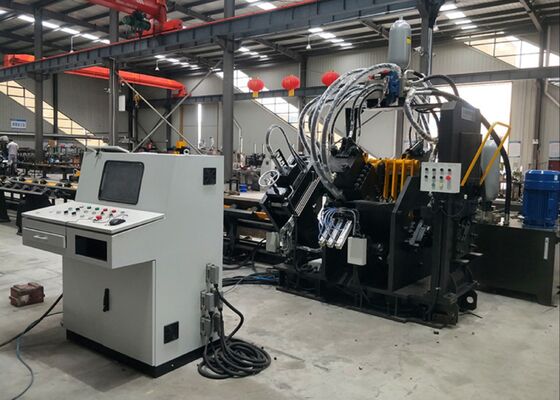

ターン製造におけるアングル鋼のパンチングと切断のための自動化されたCNCアングルラインマシン
製品紹介:
JNCシリーズの高速CNCアングル鋼孔,マーク,および切断生産ラインは主にパンシングユニット,マークユニット,切断ユニット,横軸輸送機,回転輸送機,送料輸送機卸荷コンベア,CNC給餌車,水力システム,電気システム,気力システム,その他の主要部品.この生産ラインは主にタワー製造産業内の角鋼の自動加工のために設計されています処理作業流程は数値制御されており,非常に便利な操作性を誇っています.自動化,高精度,多種多様性,大規模生産能力を促進します.
仕様:
| モデル | JNC1010 | JNC1412 | JNC1616 | JNC2020 |
| 角の大きさ (mm) | 40x40x3~ 100×100×10 |
40x40x3~ 140×140×12 |
40x40x3~ 160×160×16 |
50x50x4~ 200×200×20 |
| マックス パンシング (Dia. х Thi.) (mm) | Φ26x10 | Φ26x12 | Φ26x16 | Φ26x20 |
| 打撃力 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 標識力 (kN) | 630 | 630/1000 | 1000 | 1000/1200 |
| 切断力 (kN) | 1000 | 2000 | 3000 | 2200/4300 |
| 最大空白の長さ (m) | 12 | 12 | 14 | 14 |
| 完成品の最大長さ (m) | 8 | 8 | 12 | 12 |
| 側ごとにパンチ | 2 | 2か3か | 3 | 3 |
| 標識文字のグループ | 4 | 4 | 4 | 4 |
| グループごとに文字数 | 12 | 12/18 | 18 | 18 |
| 文字のサイズ (mm) | 14×10×19 | |||
| CNC軸 | 3 | |||
| 切断モード | シングルブレード | 双刃か単刀 | ||
| 冷却方法 | 水冷却/空気冷却/オイル冷却機 | |||
| 角式給餌速度 (m/min) | 80 | 80 | 80 | 60 |
| プログラムモード | ローフティングソフトウェアや指示プログラム | |||
| 総寸法 (m) | 25×6.5×2くらい5 | 25×6.5×2くらい5 | 32x7x3くらい | 32x7x3くらい |
上記のパラメータは,顧客の特定の要求に応じて調整および変更することができます.
製品の特徴:
1パンチングユニットは,異なる直径の3種類のパンチで構成できる2つまたは3つのセットで装備されています.3つのセットのパンシング・マースは,数値制御によって位置付けられ,距離を調整. 丸い穴と円形穴の両方をパンチすることができます. その高い給餌とパンチング速度は,生産効率を最適化します. 50×50×4mm仕様のアングル鋼では,8時間のシフトごとに9~10トンの出力.
2. 標識装置は,優れた硬さを持つ閉ざされた構造設計を採用. プログラム制御によって選択される4つの文字カセットで装備されています.標識の間隔は任意に設定できますさらに,ディスク型マーク方法がオプションの配置として提供されています.ディスクマークシステムには 10 行の文字があり,手動の介入を必要とせず,文字の自動選択が可能標識の効率を大幅に向上させる.
3. 切断装置は,堅牢な切断力で知られる構造設計である,単刀刀切断機を採用しています.切断面は,例外的な整然と滑らかさを維持している間刃の外装は開いたドア配置で,刃の迅速かつ安全な交換を可能にします.
4横軸の材料テーブルは,モーターと減速装置によって駆動され,角鋼を回転材料ラックに運びます.回転材料のラックは,アングル鋼の安定した配送コンベヤーへの配置を容易にする.
5. 作業台は,優れた位置付け精度を保証する,CNCフィッティングキャリッジによって固定され,供給されます.光電気エンコーダーフィードバックと閉ループ制御機能と統合.
角鋼のパンシング,切断,およびマーク生産ラインから派生したこれらの試験標本,角鋼塔製造業界で広く採用されている標準仕様と加工シナリオをカバーする機械の加工品質,精度性能,工芸基準を直接評価することができます.
In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must withstand extreme meteorological conditions and heavy-duty loads—this equipment performs a critical role in processing the angle steel components that form the towers’ primary framework塔体,交差腕,および他の主要な構造部品に使用されるアングル鋼の掘削およびスタンプ操作を信頼的に実行します.これは正確な寸法精度と堅牢な接続性能を保証します通信塔の全体的な構造安定性を維持する.
