商品の詳細:
お支払配送条件:
|
| lxw: | 4000×4000mm | ガントリーの高さ: | 800mm |
|---|---|---|---|
| スピンドルテーパ: | BT50 | 最大掘削直径: | 80 mm |
| Tスロット幅: | 28mm | タッピング直径: | M3-M32 |
| 主軸速度: | 30~3000 r/min | サーボ紡錘モーター力: | 22kw |

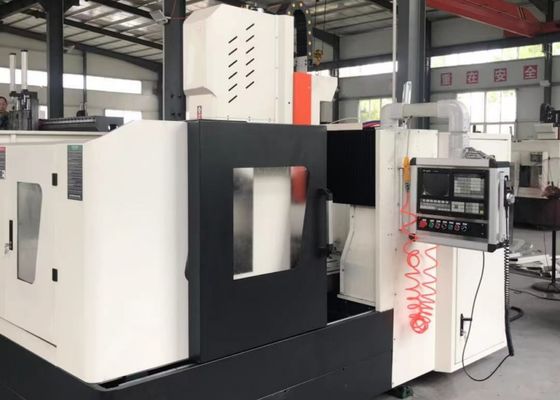

4000x4000mm 作業用部品サイズ CNC メタルシート 掘削機 80mm マックス 掘削直径
適用する:
この機器は主にプレートおよび構造部品の掘削,チャンファリング,タッピング,フレーシング,掘削作業を行うために設計されています.フレンジを含む作業用パーツに効率的な穴穴を掘る性能を提供します.円,リング,プレートの厚さは,その実効的な動作範囲内にある. 穴や盲目穴を介して処理することができる.単材料の部品と複合材料の両方に互換性がある機械には,機械加工プロセスのためのデジタル制御機能があり,例外的な操作の便利性を保証します.大規模生産能力.
仕様:
| 作業部品の大きさ | LxW | 4000×4000mm |
| ゲントリー高さ |
800 mm (財団によっても決定できます) |
|
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
|
最大掘削直径 (普通の炭素鋼) |
Φ80 mm | |
| 最大厚さ | ≤150mm | |
| 切断直径 | M3-M32 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~800mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 4000 mm |
| 横の移動速度 | 0~6回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 4.2kW | |
|
ゲントリーの縦移動 (Y軸) |
最大 給餌 ストロック | 4000 mm |
| フード移動速度 | 0~6m/min | |
| 給水サーボモーターの電源 | 2x4.2kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 500mm |
| 移動速度 | 0~6m/min | |
| サーボモーターの動力 | 3.5kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.025/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.02/1000mm |
| 総サイズ | LxWxH | 9000×7500×4000ミリ |
| 総力 | 約50kW | |
装置の構造:
この装置は主に鋳床作業台,移動式ゲントリ,移動式セール,掘削とフレーシングパワーヘッド,自動潤滑と保護システム,循環冷却装置,数値制御システム,電気システム. ローリングガイドは安定したサポートと正確なガイドを提供します.精密なボールスクリュー駆動は,優れた位置付け精度と優れた繰り返しを保証します..
製品の特徴
1床と作業台
床と作業台は灰色鋳鉄 (HT250) で作られ,二次焼却と老化処理を受け,単品鋳物として作られています.精密加工により,変形のない優れた動的および静的硬さを保証する作業台の表面は,最適化された配置で精密加工されたTスロットで装備されており,作業台の固定を容易にする.ベッドベースは,両側に2つの高精度線形ガイドウェイを装備導体車間を均等に分散させ,機械の硬さや張力および圧縮抵抗を大幅に向上させる.駆動システムは,双方向駆動のための精密ボールスクリュー組装とペアされたACサーボモーターを採用調整可能なレベルボルトはベッドベースに戦略的に配置されています.床と作業台の水平配列を便利に校正する.

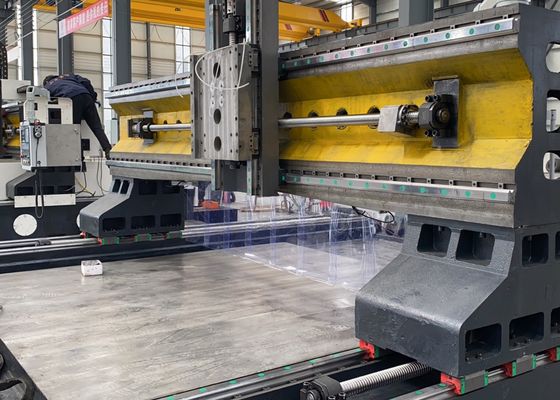

2モバイル・ガントリー:
移動型ゲンタリーは灰色鋳鉄 (HT250) で作られ,前面に2つの超高負荷のローリング線形ガイドウェイを搭載しています.セルボモーターと組み合わせた操業実行のために,ドリリングパワーヘッドは,パワーヘッドスライドに固定されています.
3移動するセール
動いているサダルは,精密鋳鉄構造部品で,最適の硬さと運用安定性のために設計されています.それは2つの高負荷容量CNC線形ガイドウェイで装備されています.精密ボールスクリュー組装のセット, 高精度の惑星式ギア減速器がACサーボモーターと結合している.窒素ガス対比シリンダーは設計に組み込まれています.ボールスクリューの負荷を最小限に抑え,その使用寿命を延長するためにパワーヘッドの重量をオフセットする組み立ては,Z軸の動きを実行するために掘削パワーヘッドを駆動し,急速な横断,作業フィード,急速な引き戻し,正確な位置停止を含むコア機能を可能にします.また,自動チップの破片で装備されています機械加工効率とプロセス制御を向上させるためのチップ避難とプログラム停止機能
.
この高性能CNCゲントリー産業機械は,プレートとシート金属部品の掘削とマーク作業に専念しています.プレート型作業部品と構造部品の精密加工を提供するために慎重に設計されています, フレンズ,ディスク,リング,フラットプレート,および類似部品の加工に特化した適応性.基本要件は,作業部品の厚さは,機械の事前設定された有効な加工パラメータに厳格に適合しなければならないこと.
鉄鋼構造の製造施設では,この機器は構造プレートと接続部品の精密な掘削とフレーズを行います.鉄筋の安定した組み立てのための堅牢な基盤を確立すること風力発電の分野では,極度の環境条件に耐えられるようにする重要なプロセス (e)橋の建設プロジェクトでは,装置は橋梁と支架を処理し,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した.耐久性のある接続 橋の長寿期間中 動的負荷に耐えるように設計された.
