商品の詳細:
お支払配送条件:
|
| lxw: | 4000×1600mm | ガントリーの高さ: | 800mm |
|---|---|---|---|
| スピンドルテーパ: | BT50 | 最大掘削直径: | Φ70mm |
| Tスロット幅: | 28mm | タッピング直径: | M3-M24 |
| 主軸速度: | 30~3000 r/min | サーボ紡錘モーター力: | 22kw |

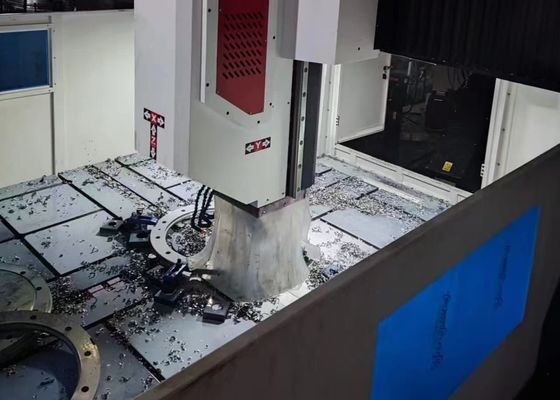

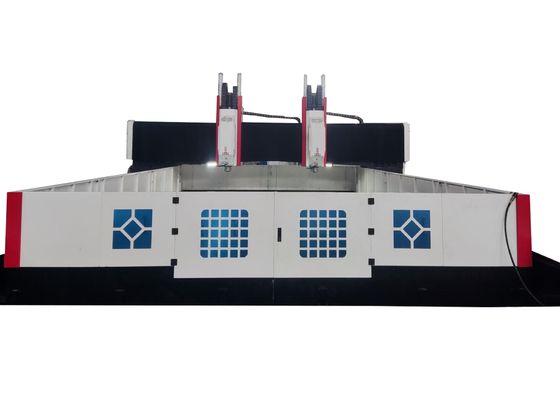

6000x3900x2700mm 総サイズ CNC ゲントリー メタル 掘削 機械 70mm マックス 掘削 直径
適用する:
この機器は,プレートや構造部品の掘削,チャンファーリング,タッピング,フレーリング作業のために設計されています.主に,フレンズを含む作業部品の高効率の掘削のために設計されています.厚さは,指定された有効加工範囲に一致する.システム 単一の材料の部品と複合材料の両方の通過孔と盲孔の加工を容易にする自動化生産,高精度製造の要求を満たす, 優れた操作の便利性を提供します.多種加工大規模生産のシナリオです
仕様:
| 作業部品の大きさ | LxW | 4000×1600 mm |
| ゲントリー高さ | 800 mm | |
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 | Φ70 mm | |
| 最大厚さ | ≤180mm | |
| 切断直径 | M3-M24 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~800mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 1600mm |
| 横の移動速度 | 0~9回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 1x2.4 kW | |
|
ゲントリーの縦移動 (Y軸) |
最大 給餌 ストロック | 4000 mm |
| フード移動速度 | 0~9m/min | |
| 給水サーボモーターの電源 | 2x4.2kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~9m/min | |
| サーボモーターの動力 | 1x2.4 kW | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 6000×3900×2700mm |
分割鋳造構造:
このCNCゲントリーフレンズ掘削とフレーシング機器は主にベッドワークテーブル,移動ゲントリー,移動セール,掘削とフレーシングパワーヘッド,自動潤滑システムから構成されています.保護メカニズム,循環冷却システム,数値制御システム,および電気システム,他の主要な構成要素の間で. ローリングガイドウェイによって導かれ,支えられ,精密なリードスクリューによって駆動されます.機械は特殊な位置付け精度と重複位置付け精度を示しています.
製品の特徴
1掘削パワーヘッド:
ドリリングパワーヘッドには専用サーボスピンドルモーターが装備されており,歯付きシンクロンベルト減速によって特化した精密スピンドルを動かし,トルク出力を高める.迅速かつ便利な交換をサポートします配送モーターとボールスクロール装置によって動かす.X軸とY軸は連結能力を持ち,半閉ループ制御を採用する.線形および円形インターポレーション機能を可能にするスピンドル端はBT40の角孔で設計され,高速回転関節で装備されており,高速Uドリルの中央を通る冷却液加工作業を容易にする.
2トランスミッションシステム:
このシステムは,台湾から輸入された高精度ガイドウェイとスライダーを採用し,平らな動作を保証し,重荷の負荷能力を効果的に向上させます.
X軸とZ軸はそれぞれ2つのローリングラインナリーガイドウェイを,水平移動と垂直移動のためのガイドラインと負荷担いレールとして利用する.高速掘削の技術要件を完全に満たすX軸とZ軸の伝達は,精密なボールスクリューを回転させ,精密な線形運動を可能にするACサーボモーターによって達成されます.
Y軸は両側に2つの重力ローリング線形ガイドウェイを装備しており,そのうちの1つは横に設置された構造で,Y軸の滑り道を形成しています.この構成は,高硬さと強度要求を満たす ゲントリフレーム低摩擦系数,高速移動速度,優れた振動吸収性能,および延長使用寿命を含む技術的利点も提供しています.X軸のトランスミッションは,両サーボモーター同期駆動技術を使用し,両側に1つのサーボモーターを設置し,ボールスクリューを同期的に回転させるゲントリーフレームを動かし,CNC加工を可能にします.
.
この高性能CNCゲントリー産業機械は,プレートとシート金属部品の掘削とマーク作業に専念しています.プレート型作業部品と構造部品の精密加工を提供するために精巧に設計されていますフレンジ,ディスク,リング,フラットプレート,および同様の部品の加工に適した適応性.基本条件は,作業部品の厚さは,機械の事前設定された有効加工パラメータに厳格に準拠しなければならないこと.
鉄鋼構造の製造工場では,この機器は構造板と接続部品の精密な掘削とフレーズを行います.鉄筋の安定した組み立てのための堅牢な基盤を確立する風力発電業界ではこのプロセスは,これらのコンポーネントが厳しい環境条件に耐えられることを保証する重要なプロセスです (e橋の建設の取り組みでは,設備は橋梁や支架を処理し,安定した橋梁の形成を容易にする.橋の長寿期間中に動的負荷に耐えるように設計された長持ちの接続.
