CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| lxw: | 4000×1600mm | ガントリーの高さ: | 800mm |
|---|---|---|---|
| スピンドルテーパ: | BT50 | 最大掘削直径: | Φ70mm |
| Tスロット幅: | 28mm | タッピング直径: | M3-M24 |
| 主軸速度: | 30~3000 r/min | サーボ紡錘モーター力: | 22kw |

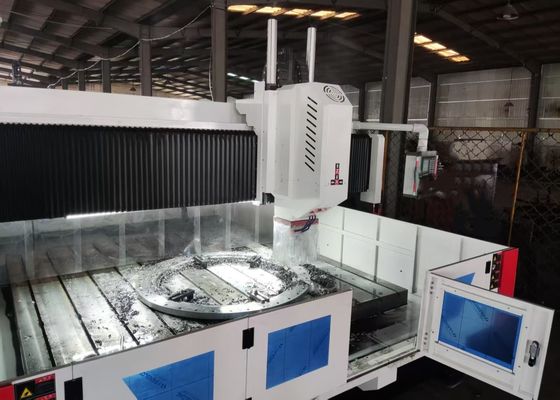

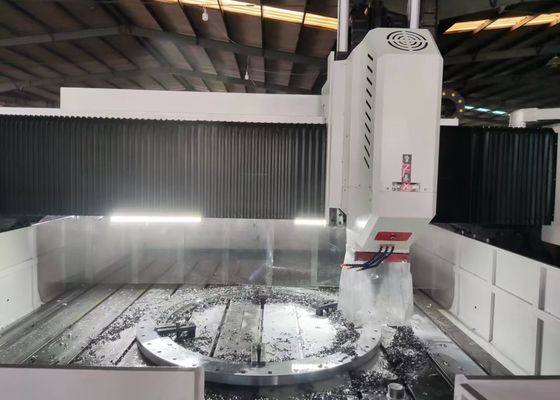

4000x1600mm 作業部品のサイズ CNCプレートフレンズドリリングフレーシングマシン 800mm ガントリー高さ
適用する:
この機器は,プレートや構造部品の掘削,チャンファリング,タップ,フライリング作業のために設計されています.主に,フレンズを含む高効率の工芸品の掘削のために設計されています.厚さは有効加工範囲内である.ユニットは,単材料部品と複合材料の両方の透孔と盲孔の加工を可能にする機械は機械加工プロセスにデジタル制御を備えており,自動生産,高精度製造,多種加工大規模生産の需要を
仕様:
| 作業部品の大きさ | LxW | 4000×1600 mm |
| ゲントリー高さ | 800 mm | |
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 | Φ70 mm | |
| 最大厚さ | ≤180mm | |
| 切断直径 | M3-M24 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~800mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 1600mm |
| 横の移動速度 | 0~9回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 1x2.4 kW | |
|
ゲントリーの縦移動 (Y軸) |
最大 給餌 ストロック | 4000 mm |
| フード移動速度 | 0~9m/min | |
| 給水サーボモーターの電源 | 2x4.2kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~9m/min | |
| サーボモーターの動力 | 1x2.4 kW | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 6000×3900×2700mm |
分割鋳造構造:
この装置は主にベッド作業台,移動型ゲンター,移動型セール,掘削とフライディングパワーヘッド,自動潤滑装置と保護装置,循環冷却装置で構成されています.デジタル制御システムローリングガイドレールで支えられ,精密スクリューで駆動され,機械ツールは高い位置付け精度と重複位置付け精度を持っています.
製品の特徴
1床と作業台
床はHT250灰色鋳鉄で作られ,最終仕上げの前に二次焼却および老化処理を受け,変形ゼロで優れた動的および静的硬さを有しています.高精度の線形ガイドウェイの2つのセットは,ベッドベースの両側にマウントされています機械の整体硬さ,張力強度,圧縮耐性を著しく向上させる.駆動システムは,精密なボールスクリュー組装とペアリングACサーボモーターを組み込む作業台には,作業部件を安全に固定するための水力シリンダークランプシステムが装備されています.
2モバイル・ガントリー:
移動型ゲンタリーはHT250灰色鋳鉄から鋳造により製造され,前面に2組の超高負荷のローリング線形ガイドウェイ組装が搭載されている.精密なボールスクリュー組装がサーボモーターとペアリングされ,精密なX軸運動を達成するためにパワーヘッドスライドプレートを駆動しますこのスライドプレートに穴穴の頭が固定されています.ゲントリの横断は,精密なコップリングを通じてサーボモーターによって達成され,ボールスクリューナッツをボールスクリューに沿って回転させる安定して正確な動きを保証します
3モバイルセール:
移動式セール は,精密鋳鉄の構造部品から製造されています. それは超高負荷容量CNC線形ガイドウェイキャリッジの2セット,精密ボールスクリュー組装で装備されています.,この配置は電源ヘッドの重量を均衡させ リードスクリューの負荷を軽減しますそしてリードスクリューの使用寿命を延長しますシステムでは,掘削力ヘッドを動かし,Z軸を精密に動かし,急速な給餌,作業給餌,急速な引き戻し,停止などの機能を可能にします.自動チップ分解も組み込まれています,チップ除去,および停止機能により,より効率的な運用が可能になります.
.
この高性能のCNCゲントリ工業機械は,プレートとシート金属部品の掘削とマーク作業に特化したものです.プレート型作業部品と構造部品の精密加工を提供するために慎重に設計されています特殊な適応性があり,フレンズ,ディスク,リング,フラットプレート,および同様の部品を加工する.基本条件は,作業部品の厚さは,機械の事前設定された有効な加工パラメータに厳格に適合しなければならないということです..
鉄鋼構造の製造施設では,この機器は構造板と接続要素の精密な掘削とフレーズを行う.鉄筋の安定した組み立てのための信頼性の高い基盤を確立すること風力発電の分野では,極めて重要なプロセスで,これらの部品が厳しい環境条件に耐えられるようにします (e橋の建設プロジェクトでは,装置は橋梁と支架を処理し,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した.橋の長い使用期間中に動的負荷に耐えるように設計された耐久性のある接続.
