商品の詳細:
お支払配送条件:
|
| lxw: | 3000×2000mm | ガントリーの高さ: | 600mm |
|---|---|---|---|
| スピンドルテーパ: | BT50-150 | 最大掘削直径: | Φ50 mm |
| Tスロット幅: | 28mm | タッピング直径: | M3-M24 |
| 主軸速度: | 30~3000 r/min | サーボ紡錘モーター力: | 22kw |
| ハイライト: | CNCフレンズドリリングフレッシングマシン 28mmTスロット,6500x4000x2700mm CNCプレートドリリングマシン,Tスロットを持つCNC作業台掘削機 |
||

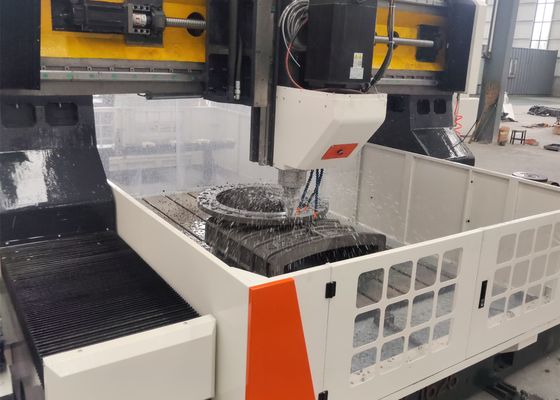

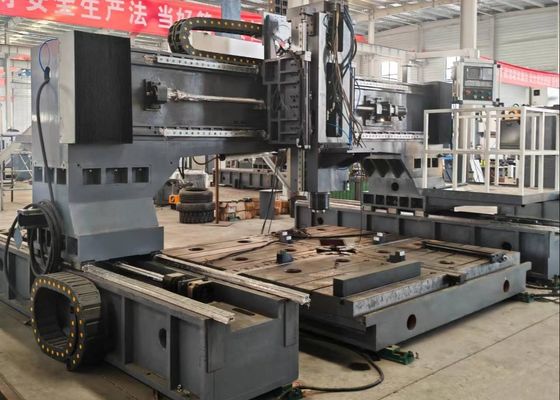

6500x4000x2700mm 総サイズ CNC フレンズドリリングフレーシングマシン 28mm Tスロット幅ワークベンチ
適用する:
CNC ゲントリ 掘削 フレッシング 機械は,主にプレートや構造部品のフレンズ,ディスク,リング,厚さは機械の有効加工範囲内にある単材料部品と複合材料の両方の穴と盲孔の掘削を容易にする. 機械加工プロセスはすべてデジタルに制御されています.自動生産を可能にしながら,優れた操作の容易さを提供する高精度 多種加工 大規模製造
仕様:
| 作業部品の大きさ | LxW | 3000×2200 mm |
| ゲントリー高さ | 600 mm | |
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療機関 | |
| 最大掘削直径 | Φ50 mm | |
| 切断直径 | M3-M24 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 22kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 2200mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 3000mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2x2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 1000 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 2.4kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 6500×4000×2700 mm |
製品の特徴
1トランスミッション装置:
台湾から輸入された高精度なガイドレールとスライダーは,重荷を運ぶ能力を効果的に向上させながら,スムーズな動作を保証します.
X軸とZ軸はそれぞれ,横向きと横向きの移動のために2つのローリング線形ガイドをガイドと負荷レールとして採用する.高速掘削の技術要件を満たすトランスミッションでは,両軸がACサーボモーターを使用して,精密なボールスクリューを回転運動に駆動し,それによって線形移動を達成します.
Y軸には2つの重用ローリング線形ガイドが装備されており,それぞれに2つの正方形のスライダーが搭載されており,Y軸のスライディングトラックを形成している.この構成は,高硬さと強度要求を満たす ゲントリフレーム低摩擦系数,高速移動速度,優れた振動吸収,延長使用寿命を含む技術的利点を提供します.Y軸のトランスミッションは,サーボモーター同期駆動技術を使用して,共同で回転にボールスクリューを駆動,Y軸の作業台がCNC加工作業のために前後に移動できるようにします.
2自動潤滑装置と保護装置:
この機械は台湾製の 半圧自動潤滑システムで 装備されていますガイドレールなどの動く部品への死角のない自動潤滑機器のX軸とY軸は,防塵保護カバーで装備されています.作業台の周りに防水防水装置が設置され,より高い保護を図る..
3完全なKNDバスの絶対値制御システム
このシステムは,KND CNC プラットフォームを採用し,高精度絶対値シリーズサーボモーターを駆動しています.RS232 インターフェース,カラーディスプレイ,中国語操作インターフェースサイトインプットの両方をサポート外部のUSBデータ入力
.
プレートや金属板の掘削とマーク作業に特化したプレート型部品や構造部品の精密加工のために精密に設計されています特別に加工用パーツ,例えばフレンズ,ディスク,リング,平板に適した.この作業部品の厚さは,機械の前もって設定された有効な加工仕様に厳格に適合しなければならないという基本的な規定を含んでいます..
鉄鋼構造の製造施設では,この機器は構造板と接続部品の精密な掘削とフレーズを実行します.鉄筋の安定した組み立ての信頼性の高い基盤を確立する風力発電業界では極めて重要なプロセスで,これらの部品が厳しい環境条件に耐えるようにする (e橋の建設プロジェクトでは,装置は橋梁や支架を処理し,安定した,橋の長寿期間中に動的負荷に耐えるように設計された耐久性のある接続.
