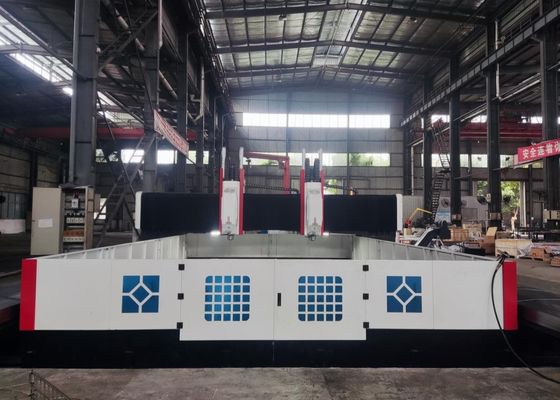

3000x2200mm 作業用部品 サイズ CNCプレート 掘削 フレッシング マシン BT50-150 スピンドル テーパー

3000x2200mm 作業用部品 サイズ CNCプレート 掘削 フレッシング マシン BT50-150 スピンドル テーパー

適用する:

CNCゲントリードリリング・フレーシングマシンは,主にプレートや構造部品のドリリング,チャンファーリング,タッピング,フレーシングのために設計されています.機械の有効加工範囲内にある厚さを持つ他の加工品単材料の部品と複合材料の両方に穴と盲孔を掘ることができます.操作の便利さのために,すべての加工プロセスがデジタル制御されています自動生産,高精度,多種加工,大量生産をサポートしています

仕様:

製品の特徴

1機械ベッドと作業台:
機械床と作業台は,一片灰色鉄 (HT250) の鋳物です. 精密加工の前に二次焼却と老化処理を受け,変形がゼロで 優れた動力と静的硬さを持っています作業台の表面には,精密に加工された,最適に配置されたTスロットが設置されており,作業台の固定を容易にする.高精度の線形ガイドの2つのセットは,ベッドベースの両側にマウントされていますガイドスライダーに均等な力分布を保証し,機械ツールの硬さ,拉伸強度,圧縮耐性を著しく向上させる.駆動システムは,両面運転のための精密ボールスクリュー組装とペアされたACサーボモーターを使用床の下部には調整可能なボルトが配置され,床と作業台を快適に平ら化できます.

2モバイル・ガントリー:
移動型ゲンタリーは灰色鉄 (HT250) の鋳物から作られている.ゲンタリーの前側には超高負荷のローリング線形ガイドが2組が設置されている.精密なボールスクリュー組装は,サーボモーターとペアリングは,パワーヘッドスライディングプレートがX軸に沿って移動することを可能にします動力ヘッドのスライディングプレートは,掘削力ヘッドを装備しています.ガントリー運動は,サーボモーターによって実現されます.精密コップリングでボールスクリューナッツを回転させる.

3モバイルセール:
移動式セールは,高精度鋳鉄構造部品です.セールには,超高負荷のCNC線形レールスライドの2セット,精度ボールスクリュー組装,そして高精度プラネタリ・リドクサーがサーボモーターに接続される. 掘削電源ヘッドの重さは,スクリュー負荷を軽減し,ボールスクリューの使用寿命を延長するためにバランスです.それは,Z軸に沿って移動する掘削電源ヘッドを駆動します.迅速な前進などの行動を可能にする自動チップ断片,チップ取り去り,一時停止機能とともに

4掘削頭:
ドリリングパワーヘッドは専用のサーボスピンドルモーターを使用し,トーク増強のために歯付きシンクロンベルトを介して特化した精密スピンドルに電力を送ります.スピンドルは6列の構造に配置された日本の角コンタクトベアリングで構成されています (前方4列,後方2列), ステップレス速度調節を可能にします. 肺動式ツール交換システムで装備され,スピンダルは迅速かつ便利なツール交換を保証します.フードモーションは,ボールスクリューとペアリングされたサーボモーターによって駆動されますX軸とY軸はリンク操作をサポートし,半閉ループ制御を採用し,線形および円形インターポレーション機能を実現します.スピンドル末端は,BT50の角孔を特徴とし,高速回転関節を装備しています, スピードの高いUドリル処理をサポートするスピンドル通りの冷却液供給.

プレートや金属板の掘削とマーク作業に特化したプレート型部品や構造部品の精密加工のために精巧に設計されています特別に加工用パーツ,フレンズ,ディスク,リング,平面板を含む加工用パーツに合わせた機械の前もって設定された有効な加工仕様に厳格に準拠しなければならないという基本的な要件があります..

鉄鋼構造の製造工場では,この機器は構造板と接続部品の精密な掘削とフレーズを行います.鉄筋の安定した組み立てのための堅牢な基盤を確立する風力発電の分野では,この部品が厳しい環境条件に耐えられるようにする不可欠なプロセス (e)橋の建設計画では,装置は橋梁や支架を処理し,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した.耐久性のある接続 橋の長い使用寿命を通して動的負荷に耐えるように設計された.
