CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 長さ×幅: | 13000×1000mm | ガントリー高さ: | 600mm |
|---|---|---|---|
| スピンドルテーパ: | BT40-150 | 最大穴あけ径: | Φ30 mm |
| Tスロット幅: | 28mm | タッピング径: | M3-M10 |
| 梱包の詳細: | 30～6000r/min | サーボスピンドルモーター電源: | 7.5kw |
| ハイライト: | 二重スピンドル式CNC掘削機,CNC 掘削フレーシング機 6000rpm,電源頭CNCプレート掘削 |
||

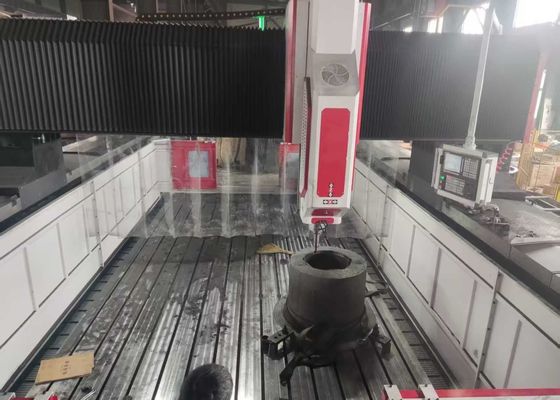

2pcs ドリリングパワーヘッド ダブルスピンドル CNC ドリリングフレッシングマシン 30~6000r/min スピンドル速度
適用する:
このCNCゲントリー型金属板の掘削と磨削機械は, 掘削,チャンファリング,タッピング,磨削を行うために特に設計されていますプレート加工品と構造部品の掘削作業これは,指定された厚さ範囲内のフレンズ,ディスク,リング,プレートなどの作業部品のための高効率の穴加工能力を提供します.装置は,穴や盲目穴を介して処理することができます.単材料と複合材料の両方のコンポーネントに互換性がありますこの機械は,優れた操作の便利性を提供し,自動化大規模な製造環境における幅広い製品の高精度生産
仕様:
| 作業部品の大きさ | LxW | 13000×1000 mm |
| ゲントリー高さ |
600 mm (財団によっても決定できます) |
|
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 2 |
| スピンドル・コーナー | BT2 医療法 | |
|
最大掘削直径 (普通の炭素鋼) |
Φ30 mm | |
| 切断直径 | M3-M10 | |
| スピンドル速度 | 30~6000回転/分 | |
| サーボスピンドルモーターの動力 | 7.5kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 1000 mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
|
ゲントリーの縦移動 (Y軸) |
最大 給餌 ストロック | 13000 mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2x2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 300mm |
| 移動速度 | 0~5m/min | |
| サーボモーターの動力 | 7.5kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 13000×3000×2500 mm |
製品の特徴
1トランスミッションシステム:
台湾製のガイドレールと高精度のスライダー構成を採用し,スムーズな運用性能と強化された重荷負荷能力を保証する.
1) X軸には,横方向のガイドと負荷を負担するレールとして機能する2つのローリング線形ガイドレールが組み込まれ,高速掘削の運用要求を満たしています. X軸トランスミッションでは,精密ボールスクリューを動かすためにACサーボモーターが利用される精密な線形運動を可能にします
(2) Y軸は,両側に2つの重力ローリング線形ガイドレールが装備されている.各ガイドレールに3つのスクエアレールスライダーを搭載し,Y軸のスライドメカニズムを構成するこの構造設計は,低摩擦系数,高い移動速度,低摩擦系数,低摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数,高摩擦系数など,優れた振動抑制性能X軸駆動では,2つのサーボモーターの同期駆動技術が採用されています.各側に1つのサーボモーターが配置され,回転のために球螺旋を同期的に駆動します.ゲントリーフレームを動かし,CNC加工作業を実現する.
3) スピンドルハウジングは,4つの重用線形ガイドレールで装備されており,例外的な動きの硬さ,高い位置位置精度,低速での優れた安定性を提供します.
3自動潤滑システムと保護メカニズム:
この機械には,台湾製の体積圧分布自動潤滑装置が装備されている.ガイドレールを含むすべての動く部品に自動滑滑りをします.機械の使用寿命を効果的に保護する. 機械の使用期間を有効に保護する.機器のX軸とY軸は,防塵保護カバーで装備されている.作業台の周りに防水シールドが設置されています.
4総合的なKND CNC制御システム:
このモーターは,高精度絶対値シリーズのサーボモーターで駆動されます.RS232インターフェースと,中国語操作インターフェースを備えたカラーディスプレイ画面が装備されています.また,オンサイトおよび外部USB入力機能もサポートしています..
この高性能のCNCゲントリプレートシート金属を掘削し,マークする工業機器は,プレート型の部品や構造部品の精密加工のために精巧に設計されています.仕立て物 (フレンズを含む) の加工に特化したもの機械が指定した効率的な加工パラメータに厳格に適合しなければならないという基本的な要件を備えています.
鉄鋼構造のワークショップでは,この機器は,構造板と接続部品の精密な掘削とフレーズ作業を可能にします.鉄筋の安定した組み立てのための堅牢な基盤を確立する風力発電の分野では,この部品が厳しい環境条件に耐えられるようにする不可欠なプロセス (e橋の建設プロジェクトでは,装置は橋梁と支架を処理し,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した.橋の長寿期間中 動的負荷を 耐えられるように設計された耐久性のある接続.
