CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| lxw: | 13000×1000mm | ガントリーの高さ: | 600mm |
|---|---|---|---|
| スピンドルテーパ: | BT40-150 | 最大掘削直径: | Φ30 mm |
| Tスロット幅: | 28mm | タッピング直径: | M3-M10 |
| 主軸速度: | 30～6000r/min | サーボ紡錘モーター力: | 7.5kw |
| ハイライト: | 13000x1000mm CNC金属ドリルマシン,M3-M10タッピング付きCNCプレートドリルマシン,大型ワークCNCフライス盤およびドリルマシン |
||

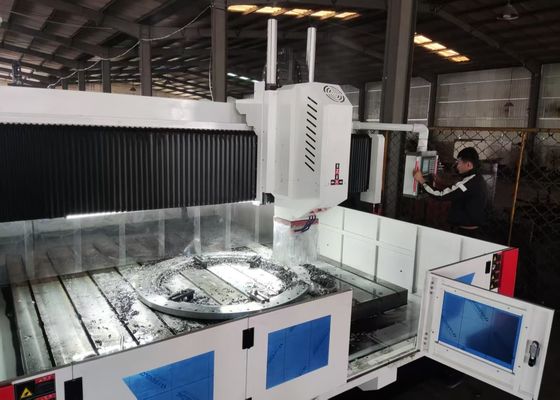

13000x1000mm 工品サイズ CNC メタルシート 掘削とフレーシング マシン M3-M10 タッピング直径
適用する:
このCNCゲントリープレートシート金属の掘削と磨削機器は,主にプレートおよび構造部品の掘削,チャンファーリング,タッピング,磨削,掘削プロセスを実行するために設計されています.フレンジを含む作業用パーツに効率的な穴穴を掘る性能を提供します.円,リング,プレート,その有効な動作範囲内にある厚さで,穴や盲目穴を通って加工することができる.単材料の部品と複合材料の両方に互換性があるデジタル制御技術により,この機械ツールは例外的な操作の便利性を保証します.大規模製造のシナリオで多様な製品タイプの高精度生産.
仕様:
| 作業部品の大きさ | LxW | 13000×1000 mm |
| ゲントリー高さ |
600 mm (財団によっても決定できます) |
|
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 2 |
| スピンドル・コーナー | BT2 医療法 | |
|
最大掘削直径 (普通の炭素鋼) |
Φ30 mm | |
| 切断直径 | M3-M10 | |
| スピンドル速度 | 30~6000回転/分 | |
| サーボスピンドルモーターの動力 | 7.5kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動(X軸) |
最大水平走行 | 1000 mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
|
ゲントリーの縦移動 (Y軸) |
最大 給餌 ストロック | 13000 mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2x2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 300mm |
| 移動速度 | 0~5m/min | |
| サーボモーターの動力 | 7.5kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 13000×3000×2500 mm |
製品の特徴
1床と作業台:
床と作業台は,灰色鉄 (HT250) を使って組み立てられ,二次焼却と老化処理を受けています.精密加工で完成し,優れた動的および静的硬さを保証する作業台の表面は,最適化された配置で精密加工されたTスロットで装備されており,作業台の安全な固定を容易にする.ベッドベースは,両側で2つの高精度線形ガイドウェイを装備ガイドウェイスライド全体に均等な力分布を保証し,機械の硬さや張力および圧縮抵抗を大幅に向上させる.駆動システムは,双面アクチュエーションのために精密ボールスクリューとペアされたACサーボモーターを使用調整可能なボルトはベッドベースに戦略的に配置されています.床と作業台の水平調整を簡単に調整できる.
2移動型ゲンタリー
移動式セールとは高精度鋳鉄構造部品で,重荷を背負う4つのCNC線形ガイドスライド,高精度ボールスクリュー組成,セルボモーターに接続された高精度惑星式減速器また,電源ヘッドの重量を対比させ,スクリューの負荷を軽減し,スクリューの使用寿命を延長する,窒素バランスシリンダーも装備されています.とZ軸に沿って移動するために掘削パワーヘッドをドライブこの構成では,高速進出,作業フィード,高速引き戻し,停止などの操作が可能で,自動チップ破片,チップ除去,一時停止機能が組み込まれています.

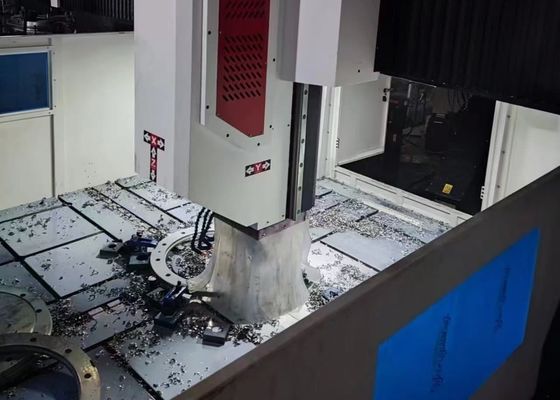

3掘削パワーヘッド:
掘削動力ヘッドには専用セルボスピンドルモーターが搭載されている.歯のある同期ベルトを用い,速度削減とトルク増幅を目的として,特殊な精密スピンドルを駆動するスピンドルには6列の日本式角接触軸承 (前方4つ,後方2つ) が組み込まれ,速度を段階なく調整できます.ツールを交換する気圧システムで装備されています速くて便利な道具交換を容易にする.給餌運動は,サーボモーターとボールスクリュー組によって動かす.X軸とY軸は相互接続機能があり,線形と円形インターポレーション機能を達成するために半閉ループ制御を使用しますスピンドル端は,BT50の角孔で設計され,高速回転関節と統合され,中央水冷却で高速Uドリル加工が可能になります.
5トランスミッションシステム:
台湾から輸入されたガイドレールと高精度のスライダー設計を組み込み,トランスミッションシステムは,重荷処理能力を向上させながら,スムーズな動作を保証します.
フランジや炭素鋼の CNC ゲントリ型ドリリング・マーク・フレッシング・マシンは 高性能産業機器としてプレート型部品や構造部品の精密加工のために精密に設計されたこの装置は,フレンジ,ディスク,リング,平板などの作業部品を加工するために特別に設計されています.基本条件は,これらの作業部品の厚さが機械の指定された有効加工範囲に厳格に準拠することです..
鉄鋼構造のワークショップでは,この機器は,構造板と接続部品の精密な掘削とフレーズを提供します.鉄筋の安定した組み立てのための堅牢な基盤を確立する風力発電の分野では,この部品が厳しい環境条件に耐えられるようにする不可欠なプロセスである (e橋の建設プロジェクトでは,装置は橋梁と支架を処理し,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した,安定した.橋の寿命が長くなる間,動的負荷を耐えるように設計された耐久性のある接続.
