商品の詳細:
お支払配送条件:
|
| 関数: | 掘削とマーキング | 角度サイズ（mm）: | 140*140*10〜250*250*32 |
|---|---|---|---|
| マックス。原材料の長さ（m）: | 14 | マーキングフォース（kn）: | 1000 |
| キャラクターグループの数: | 1 | キャラクターの数: | 18 |
| 文字サイズ（mm）: | 14*10*19 | 正確な距離（mm）の範囲: | 50〜220（ステップレス） |

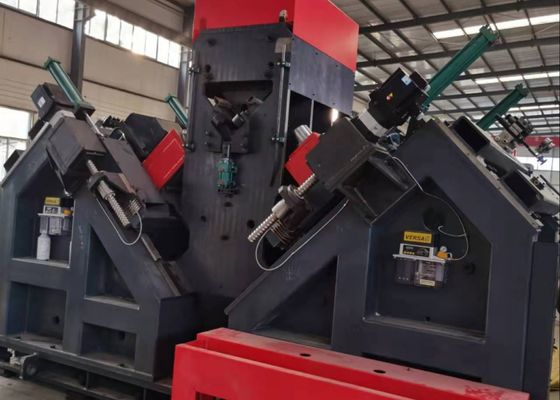

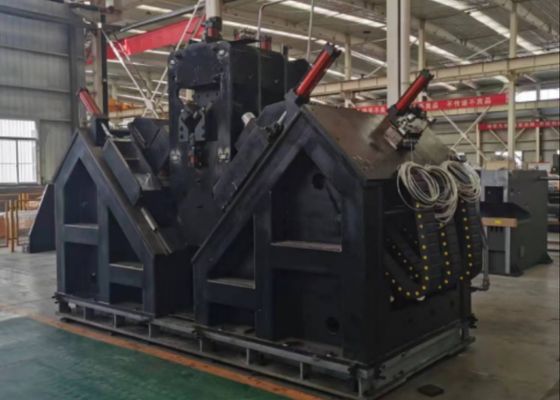

40mm マックス. 掘削直径 CNC メタルパンシングマシン MQL 360-2 (乾燥冷却) 掘削冷却ユニット
薬の使用:
このCNCアングル鋼パンシング生産ラインは,特別のトランスミッションラインタワーに使用される大型高強度アングル鋼の掘削とスタンプ処理のために特別開発されています.この生産ラインで精密加工することができます優れた穴の質,高い位置精度,優れた生産効率,高度な自動化機能を備えています
主なパラメータ:
| モデル | ADM2532 |
| 角の大きさ (mm) | 140*140*10~250*250*32 |
| 原材料の最大長 (m) | 14 |
| 標識力 (kN) | 1000 |
| 文字群の番号 | 1 |
| キャラクター番号 | 18 |
| 文字サイズ (mm) | 14*10*19 |
| 正確な距離の範囲 (mm) | 50~220 (ステップレス) |
| 各側のドリル数 | 3 ((2つのグループ,合計6つ) |
| 各側にある刃の数 | 3 |
|
掘削スピンドルのコナー |
BT2 医療 |
| 最大掘削直径 (mm) | Φ40 |
| スピンドル回転速度最大 (r/min) | 6000 |
| 掘削冷却装置 | MQL 360-2 (乾燥冷却) |
| 冷却装置の油貯蔵容量 | 2L |
| 切断油 | 植物油ベースの微細切削油 ((2000-25) |
| 燃料消費量 | 5~50ml/h |
| CNC トロリ駆動型 | ACサーボモーター,ラックとピニオン駆動 |
| 角の最大給餌速度 (m/min) | 40 |
| AB 軸のアライナメント運動駆動方法 | 線形モーションガイド 交流サーボモーター ボールスクリュー 二次駆動 |
| スケートボードの最大回転速度 (m/min) | 10 |
| 掘削頭駆動型 | 線形モーションガイド 交流サーボモーター ボールスクリュー 二次駆動 |
| 掘削頭の最大供給速度 (m/min) | 14 |
| 給餌車用腕の作業方法 | 垂直式リフティング |
| 放出側にある転倒シリンダーの数 | 4 |
| 液体ステーション冷却方法 | 空気冷却 |
| CNC軸数 | 9 |
| 空気圧 (MPa) | 1 |
| 総力 | 約150KW |
製品の特徴:
cnc角金属掘削装置は,CNC掘削頭6セットを装備し,各角鋼の2つのフレンジに3セットを配置しています.角鋼の両側にある同じ直径と同一の端距離の穴のために,両側に対応する掘削頭が同時に掘削作業を行うことができます.掘削スピンドルは台湾製のBT40精密スピンドル (内部冷却付き) を採用します.掘削頭にはセメント化カービッドの掘削機が使われています掘削頭の切断速度は200m/minまで達 (従来の高速鋼筋トウィストドリルでは25~35m/minと対照的に),非常に高速な加工が可能である.
サーボモーターは,給餌運動のためのCNC掘削パワーヘッドを駆動する. 急速な給餌,作業給餌,および掘削ビットの急速な引き戻しは,CNCシステムによって制御され,自動的に実行されます..ドリビットの収縮位置はホストコンピュータで設定でき,空動を減らして生産効率をさらに向上させます.製造された穴は,直径の許容量は0未満.1 mm,表面仕上げ (Ra) は6.3 μm未満で,穴加工の質が高いことを保証する.
(1) 掘削装置のスピンドルモーターは高品質のインバーターモーターを採用し,最大スピンドル速度は最大6000r/minです.
(2) ドリルパイプの給水速度は約40m/min (調節可能) です.
(3) スピンドルおよび他の力持ち部品は,標準に準拠して製造され,鍛造,熱処理,非破壊試験を受けています.これは十分な強さを保証します.硬さ耐磨性,高耐疲労性により,長時間給餌と回転作業の要件を満たす.スピンドルは,台湾のブランド,ジアンチュンやダンクアンから調達されています..
(4) 装置の動作精度を保証するために,すべての最大負荷条件下では,スピンドルの傾きはスパンスの1/1000未満である必要があります.
(5) スピンドル給餌距離は,調整可能な補償機能で装備されています.
(6) トラベルスイッチは,ドリリングユニットの電源ヘッドの線形運動の上限と下限位置に設置され,制限保護装置として機能します.
(7) 制御システムは,ユニット電源ヘッドに設置された制限スイッチ保護に加えて,制限位置の軟な制限保護も提供しなければならない.
これらの試料は,送電線塔の建設に使用されるアングル鋼の一般的な仕様と穴のパターンの範囲をカバーしています.設備の運用性能を視覚的に確認できるようにします.装置が送電線塔の製造における実用的な生産要求を満たしているか否かを評価するための具体的な直感的な参照を提供する.
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworks塔体,クロスアーム,および他の主要な構造部品に使用されるアングル鋼の掘削およびスタンプ操作を効率的に完了します.高次元精度と信頼性の高い接続性能を保証するこれは,そのサービスライフサイクル全体を通して,伝送塔の全体的な構造的安定性を保護します.
