商品の詳細:
お支払配送条件:
|
| lxw: | 2500 × 2500 ミリメートル | Tスロット幅: | 28mm |
|---|---|---|---|
| スピンドルテーパー: | BT50 | 最大掘削直径: | Φ100 mm (カービッドコアビット) Φ80 mm (Uドリル) |
| 最大厚さ: | ≤180mm | タッピング直径: | M30 |
| スピンドル速度: | 30~3000 r/min | ||
| ハイライト: | 2500x2500mm CNC plate drilling machine,CNC milling machine 30mm tapping,large workpiece CNC drilling machine |
||

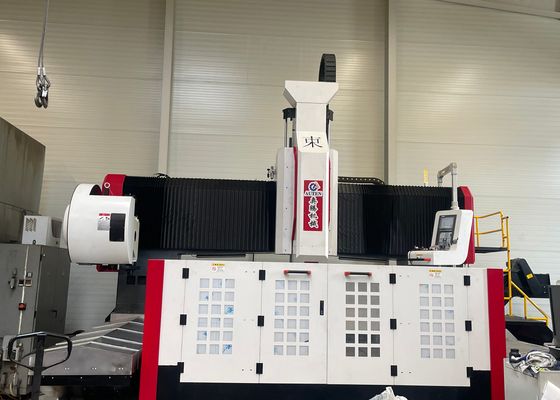

2500x2500mm 作業部品サイズ CNCプレートドリリングとフレーシングマシン 30mm マックス.タッピング直径
適用:
この機器は,プレート/構造部品の掘削,チャンファーリング,タッピング,フレッシングに使用されます.主に,フレンズ,ディスク,リングなどの作業部品の高効率の掘削のために設計されています.,単材料部品と複合材料の両方に穴や盲孔を掘り出すことができます.
仕様:
| 作業部品の大きさ | LxW | 2500×2500mm |
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 |
100mm (カービッドコアビット) |
|
| Φ80 mm (Uドリル) | ||
| 最大厚さ | ≤180mm | |
| 最大切断直径 | M30 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 30kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 2500mm |
| 横の移動速度 | 0~8m/min | |
| 横向き運動/トルクのためのサーボモーターの動力 | 4.5kW/25Nm | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 2500mm |
| フード移動速度 | 0~8m/min | |
| 供給サーボモーターの電源/トルク | 2x4.5 kW/25Nm | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~5m/min | |
| サーボモーターのパワー/トルク | 4.5kW/25Nm | |
| 3軸の位置位置の精度 | X/Y | ≤0.05mm/1000mm |
| 3軸重複位置付け精度 | X/Y | ≤0.03mm/1000mm |
| パネウマ系 | 圧縮空気供給圧 | ≥0.4MPa |
| シップ輸送機と冷却装置 | チップコンベアーの数 | 2 |
| チップ除去速度 | 1m/min | |
| チップコンベアーのモーターパワー | 2×0.75kW | |
| 冷却方法 | 内部冷却 (70bar) +外部冷却 | |
| 自動潤滑システム | 潤滑圧 | 2MPa |
| 潤滑点油の充填量 | 0.1mL | |
| 潤滑サイクル | 6〜10分 | |
|
電気システム
|
CNCシステム | シメンス 828D |
| CNC軸数 | 3 | |
| ツール交換機 | ディスクタイプ | 24 ツール位置 |
| 総サイズ | LxWxH | 6000×4300×2700mm |
機械構造:
機械床は鋳造構造で,主に作業台,移動式ゲントリ,移動式スライディングセール,掘削とフレーシングパワーヘッド,自動潤滑装置で構成されています.保護装置,循環冷却装置,デジタル制御システム,電気システム.それは,硬いローリングレールのペアによって支えられ,導かれます.精密なリードスクリューペアによって駆動され,機械には高度な位置付け精度と重複位置付け精度を与えます..
1ベッドとワークベンチ
床は長方形のチューブで溶接された部品です.加工前に,高温で焼却されます.半完成後,内部ストレスを排除するために,二度焼却されます.機械の精度が長期にわたって安定していることを保証します.作業台は,統合された灰色鉄 (HT250) の鋳物で,二次焼却と老化処理の後,仕上げ加工を受けます.変形リスクがない優れた動力および静的硬さ作業台の表面には,作業台を固定するための,よく配置されたTスロットがあります.
高精度線形ガイドの2組がベッドベースの両側に設置されています.導体に力分布を均等に可能にし,機械の硬さや張力および圧縮抵抗を大幅に向上させる. 駆動システムは,ACサーボモーターと精密ボールスクリューペアを採用して,Y軸に沿ってゲントリの動きを動かす. 調整可能なボルトはベッドの底部表面に分布している.床や作業台のレベルを簡単に調整する.

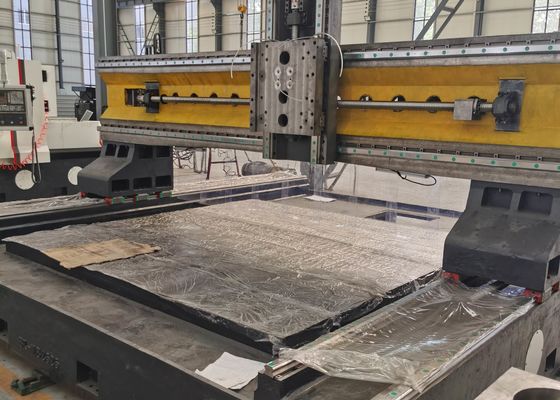

2モバイル・ガントリー
移動型ゲントリは灰色鉄 (HT250) の鋳造である.超高負荷容量を持つ2つの線形ガイドレールがゲントリの前側に設置されている.精密ボールスクリューペアとサーボモーターのセットは,パワーヘッドスライドプレートがX軸に沿って移動することを可能にする, 掘削電源ヘッドは電源ヘッドのスライドプレートに設置されています.ゲントリの動きは,精密なコップリング経由でボールスクリューのボールナッツの回転を駆動するサーボモーターによって達成されます.
CNCゲントリー・ドリリング・フレーシング・マシンとは,プレート型部品や構造部品の精密加工のために特別に設計された高性能産業機器である.この機器は,フレンズを含むワークピースの加工のためにカスタマイズされています.基本条件は,これらの作業部品の厚さが機械の指定された有効加工範囲に完全に満たされていることである.
鋼鉄構造のワークショップでは,この装置は構造板やコネクタを精密に掘削し,磨き,安定した鋼鉄フレーム組成のための堅固な基盤を確立します.この部品が厳しい条件に耐えられるようにするために不可欠である.橋の梁や支架を機械化し,安定性,安定性,安定性を保証します.橋の長い使用期間中に動的負荷を耐えられる耐久性のある接続.
