商品の詳細:
お支払配送条件:
|
| 関数: | パンチ、マーキング、切断 | 角度サイズ（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| マックス。空白の長さ（m）: | 12 | マックス。終了の長さ（m）: | 10 |
| マックス。パンチング（dia。хthi。）（mm）: | φ26×12（材料：Q345 510N/mm2） | 片側あたりのパンチ: | 2 |
| パンチングフォース（kn）: | 630 | マーキングフォース（kn）: | 630 |
| 切断力（kn）: | 1800 | ||
| ハイライト: | CNC angle line machine with keyboard input,angles shearing punching machine USB interface,large CNC angle line machine 28000mm |
||

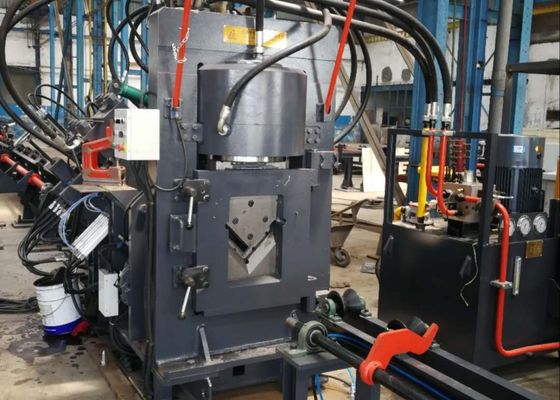

28000×6500×2200mm アングル鋼せん断パンチングマシンライン キーボードおよびUSBインターフェース入力
適用業界:
この機械は、高精度のアングル鋼のパンチング、マーキング、せん断操作を実行するために独占的に開発された、業界固有のカスタム設計デバイスです。これは、コンポーネントの精度が構造的安定性に直接影響を与える業界であるアングル鋼タワーセクターの主要な処理要件に対応するために特別に調整されています。最適化された処理ロジックを統合することにより、この機械は、タワー製造に不可欠なアングル鋼部品の正確かつ効率的な取り扱いを保証し、高品質のタワー構造の一貫した生産を効果的にサポートします。
仕様:
| 機能 | パンチング、マーキング、切断 |
| アングルサイズ(mm) | φ40×40×3～φ140×140×12 |
| ブランクの最大長 (m) | 12 |
| 完成品の最大長 (m) | 10 |
| 最大パンチング (dia. × thi.) (mm) | Φ26×12(材質:Q345 510N/mm2) |
| 片側のパンチ数 | 2 |
| パンチング力 (kN) | 630 |
| マーキング力 (kN) | 630 |
|
切断力 (kN) |
1800 |
| マーキング文字のグループ | 4 |
| グループあたりの文字数 | 12 |
| 文字の寸法 (mm) | 14×10×19 |
| 切断モード | シングルブレード切断 |
| CNC軸 | 3 |
| アングルの送り速度 (m/min) | 80 |
| 油圧システムの冷却方法 | 水冷 |
| 処理精度 | GB2694に準拠 |
| プログラム機能 | キーボードおよびUSBインターフェース入力 |
| 寸法(mm) | 28000×6500×2200 |
製品構成:

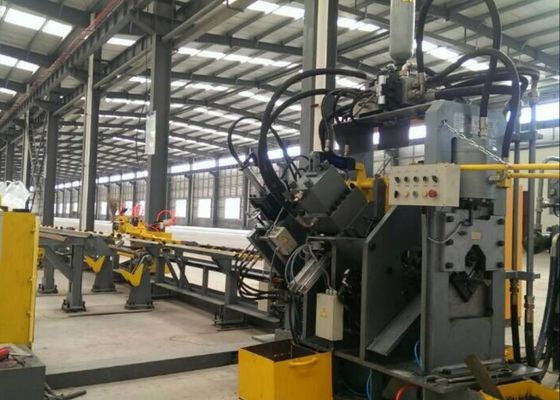

この装置は、主に、横コンベア、回転ローディングシステム、送り込みコンベア、CNC送り込みキャリッジ、パンチングモジュール、マーキングモジュール、切断モジュール、およびアンローディングコンベアを含む主要な機能モジュールで構成されています。また、油圧、電気、空気圧システムなどの不可欠なサポートシステムと、その他の補助コンポーネントも統合されており、安定した動作性能を確保するための完全で調整された処理アセンブリを形成しています。
製品の特徴:
1. 制御および駆動システム
この装置はCNC技術とサーボモーター駆動の送り込みを採用しており、高い動作効率と安定したワークピース精度を実現します。すべての主要な油圧、空気圧、および電気コンポーネントは、輸入サプライヤーから調達されており、システム全体の信頼性の高い性能を保証します。
2. パンチ＆ダイ構成
各側に3組のパンチとダイが取り付けられており、直径の異なる3種類のパンチに対応できます。PLC制御下で、3組の金型は同期移動が可能で、パンチング基準マークを調整し、柔軟な処理要件に対応します。
3. 自動化されたプロセスとアンローディング
この装置のマーキング、パンチング、およびせん断プロセスは完全に自動化されており、手動介入を最小限に抑えます。すべての完成したアングル鋼コンポーネントは、空気圧反転装置を介してアンロードできます。これにより、オペレーターの労働強度を効果的に軽減し、全体的な生産効率を向上させます。
4. 制御システム構成と機能
制御システムは、ホストコンピューター、CNCシステム、サーボモーター、PLC、外部検出センサー、およびその他のサポートコンポーネントで構成されています。ワークピースの寸法を入力するだけで処理操作を開始でき、操作手順が簡素化されます。さらに、プログラムはワークピース番号に従って保存、選択、表示、および送信できるため、柔軟な生産管理に便利です。
アングル鋼タワー業界で一般的な仕様と処理シナリオをカバーするこれらのサンプルは、ユーザーが装置の処理品質、精度、および職人技を直接検査できるようにします。これらは、装置の性能とその特定の生産要件との互換性を評価するための具体的な参照として機能し、潜在的なアプリケーションシナリオのデータ駆動型意思決定を促進します。
超高圧（UHV）送電線の建設において、タワーが極端な気象条件と重い負荷に耐える必要がある場合、この装置は、タワーの主要なフレームワークを形成するアングル鋼コンポーネントの処理において重要な役割を果たします。タワー本体、クロスアーム、およびその他の主要な構造部品に使用されるアングル鋼に対して、穴あけおよびスタンピング操作を確実に実行します。これにより、正確な寸法精度と堅牢な接続が保証され、タワー全体の安定性が確保されます。
