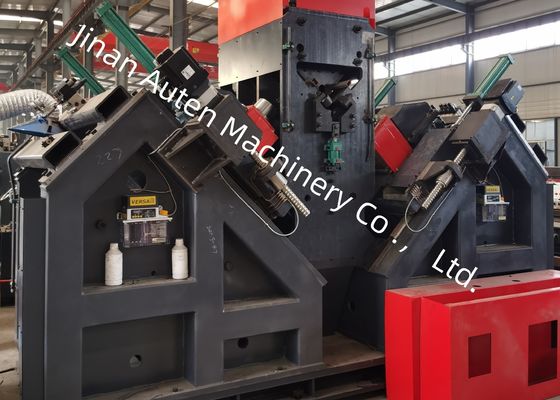

150KW総電源 液圧CNCアングルドリリングマシンライン 6000r/Min スピンドル回転速度

150KW 合計電力 油圧 CNC アングルドリルマシンライン 6000r/min スピンドル回転速度

製品の使用用途:

主に送電線鉄塔に使用される大型、高強度のアングル鋼の穴あけと刻印用に設計されています。この生産ラインでは、アングル鋼のすべての穴あけが可能で、優れた穴品質、高い位置精度、高い生産効率、高度な自動化が特徴です。

主なパラメータ:

製品の特徴:

1. 高い穴あけ位置精度

この生産ラインの送り装置は、ラックアンドピニオン伝達システムを介してサーボモーターによって駆動されます。ラックアンドピニオン検出機構と位置精度フィードバックエンコーダを装備し、完全閉ループ制御システムを形成しています。アングル鋼の両側面に沿ったドリル動力ヘッドの移動は、ボールねじ伝達を介してサーボモーターによって駆動され、アングル鋼ワークピースの穴の高い位置精度を保証します。

2. 高い穴あけ効率と穴あけ品質

穴あけユニットは、6セットのCNCドリルヘッドを装備しており、アングル鋼の2つのフランジそれぞれに3セットが割り当てられています。両方のフランジの同じ直径で同じ端距離の穴は、各側の対応するドリルヘッドによって同時に穴あけできます。ドリルスピンドルは台湾製のBT40精密スピンドル（内部冷却付き）を採用し、ドリルビットは超硬ドリルを使用しています。ドリルビットの切削速度は最大200m/minに達します（従来のハイス鋼ツイストドリルの場合は25〜35m/minと比較して）、高速運転を可能にします。CNCドリル動力ヘッドは、サーボモーターによって送り駆動され、ドリルの早送り、作業送り、早戻しはCNCシステムによって制御され、自動的に実行されます。

3. 冷却システムは優れた効果を発揮し、切削液が加工セルから漏れるのを防ぎます。これにより、工場の床の清潔さが維持され、クーラント除去処理や封じ込め対策が不要になります。

4. ドリル動力ヘッドの移動ガイドに使用されているリニアガイドウェイは、優れた剛性、高い静的および動的負荷容量、およびスムーズな操作を誇るローラーリニアガイドウェイです。これらの属性は、工作機械で加工されたワークピースの品質と工具の耐用年数を向上させます。

これらのサンプルは、送電線鉄塔で使用されるアングル鋼の一般的な仕様と穴構成の範囲を網羅しています。これにより、潜在的なユーザーまたは検査官は、機器の性能を視覚的に検証できるため、実用的な生産要件への適合性を評価するための具体的でわかりやすい参照を提供します。

主に送電線鉄塔に使用される大型、高強度のアングル鋼の穴あけと刻印用に設計されており、送電インフラの建設と保守中のさまざまなシナリオで広く適用されています。

超高圧（UHV）送電線の建設では、鉄塔が極端な気象条件や重い負荷に耐えなければならないため、この機器は、鉄塔の主要なフレームワークを形成するアングル鋼コンポーネントの処理において重要な役割を果たします。鉄塔本体、クロスアーム、その他の主要な構造部品に使用されるアングル鋼の穴あけと刻印作業を効率的に処理し、正確な寸法と強力な接続を確保して、鉄塔全体の安定性を確保します。
