商品の詳細:
お支払配送条件:
|
| lxw: | 2000×1600 mm | ガントリーの高さ: | 600 mm |
|---|---|---|---|
| Tスロット幅: | 28mm | スピンドルテーパー: | BT40 |
| Max.Drilling Diameter: | 40mm | 最大厚さ: | ≤100 mm |
| タッピング直径: | M3-M24 | スピンドル速度: | 30~3000 r/min |
| ハイライト: | 100mm CNC plate drilling machine,M3-M24 tapping drilling machine,CNC milling machine with warranty |
||

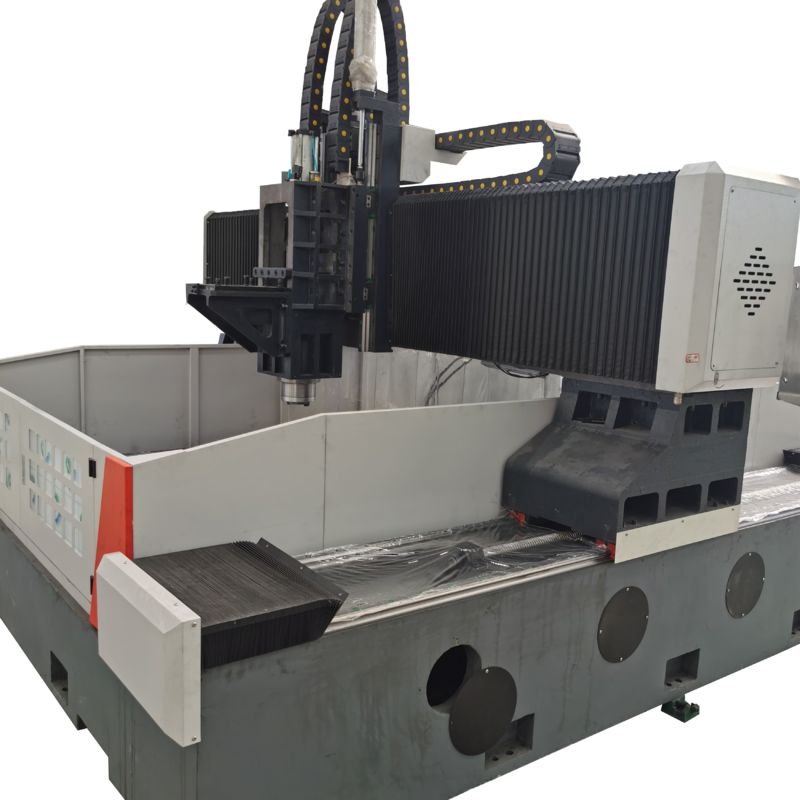

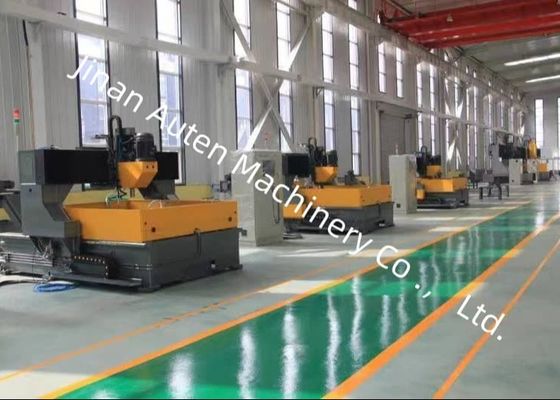

厚さ100mm CNCプレートドリリングとフレーシングマシン M3-M24タッピング直径
適用:
CNCゲントリードリリングとフライリングマシンは主に,フレンズ,ディスク,リング,プレートを含むプレート/構造部品のドリリング,チャンファーリング,タッピング,フライリング作業のために設計されています.,単材料部品と複合材料の両方の穴と盲孔を掘削することができます.処理プロセスのすべてはデジタル制御されていますこの機器は,高度な精度で自動生産を達成し,複数の品種に対応し,大量生産を容易にすることができます.
仕様:
| 作業部品の大きさ | LxW | 2000×1600 mm |
| ゲントリー高さ | 600 mm | |
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療 | |
| 最大掘削直径 | Φ40 mm | |
| 最大厚さ | ≤100mm | |
| 切断直径 | M3-M24 | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 11kW/15kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 1600mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 2.4kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 2000mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2x2.4kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 400 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 2.4kW (ブレーキ) | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 5300×3400×2700 mm |
装置の構造:
主に床作業台,移動式ゲントリ,移動式スライドセール,掘削とフレーシングパワーヘッド,自動潤滑装置,保護装置から構成されています.循環冷却装置,数値制御システム,電気システム,その他の部品. ローリングガイドペアで支えられ,導かれ,精密なリードスクリューペアで駆動されます.機械ツールは高い位置付け精度と重複位置付け精度を誇っています.
1機械ベッドと作業台:
機械床は溶接され,その後は焼却と精密加工が行われ,零変形で例外的な動的および静的硬さが得られます.ベッドベースの両側に2つの高精度線形ガイドがマウントされていますガイドスライダーに均等な力分布を保証し,機械の硬さや張力および圧縮抵抗を大幅に向上させる.駆動システムは,双面駆動のための精密ボールスクリュー組装とペアされたACサーボモーターを使用さらに,作業台には水力シリンダー固定装置が装備されている.
2モバイル・ガントリー:
移動型ゲンタリーは灰色鉄 (HT250) の鋳物から作られ,前側に超高負荷のローリング線形ガイドが2つ設置されています.サーボモーターと併用動力ヘッドのスライドプレートがX軸に沿って移動し,ドリリングパワーヘッドがこのスライドプレートに固定されます.精密コップリングでボールスクロールを回転させる.
3モバイルセール:
移動シール は,高精度鋳鉄の構造部品です. それは2つの超高負荷のCNC線形レールスライド,精度ボールスクリューペアセット,そして高精度惑星式減速機がサーボモーターに接続されている. パワーヘッドの重さは,スクリューの負荷を軽減し,スクリューの使用寿命を延長するためにバランスです.それは,Z軸に沿って移動する掘削パワーヘッドを駆動します.スピードフォワードなどの行動を可能とする自動チップ断片,チップ後退,一時停止の機能とともに,前向きに動作し,速く後ろ向きに動作し,パワーヘッドを停止します.
CNCゲントリー・ドリリング・フレーシング・マシンは,プレートと構造部品の精密加工のために特別に設計された高性能産業機器です.主要な用途は,幅広い操作を網羅しています.掘削,切断,タップ,フレッシングを含む,フレンズ,ディスク,リング,プレートなどの加工部品を標的とする,厚さは機械の指定された効率的な加工範囲内にある.
高速CNCプレートドリリング・フレーシングマシンは,鉄鋼構造ワークショップ,風力発電,橋業において重要な役割を果たしています.
鉄鋼工場では,構造プレートとコネクタを精密に掘削/磨き,堅牢なフレーム組成を保証します.厳格な条件に耐えられるようにタービン塔とフレンジを精密に処理します橋の建設では,梁と支架を扱うため,動的負荷下で安定して耐久的な接続を保証します.その効率はこれらの重要なインフラストラクチャとクリーンエネルギーフィールドをサポートします.
