商品の詳細:
お支払配送条件:
|
| 機能: | パンシング,マーク,切断 | アングルサイズ（mm）: | □40×40×3～□140×140×12 |
|---|---|---|---|
| 最大空白の長さ (m): | 12 | 完成品の最大長 (m): | 10 |
| 最大パンチング (径 x 厚さ) (mm): | φ26×12（材質：Q345 510N/mm2） | 側ごとにパンチ: | 2 |
| 打撃力 (kN): | 630 | 標識力 (KN): | 630 |
| 切断力 (kN): | 1800 | マーキング文字のグループ: | 4 |
| CNC軸: | 3 |

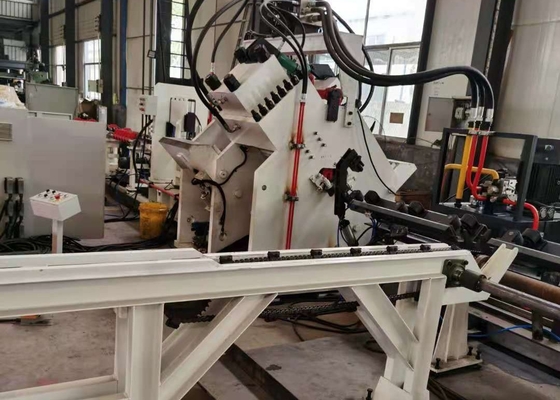

JNC1412 モデル パンチング マーキング 切断 CNC アングルラインマシン 630/1000KN パンチング力
製品の特徴:
1. CNC技術とサーボモーター送り機構を統合し、高効率と一貫したワークピース精度を保証します。主要な油圧、空気圧、電気部品はすべて輸入品です。
2. 各側に3組のパンチとダイが装備されており、直径の異なる3つのパンチに対応できます。PLC制御下で、3組の金型は同期して移動し、パンチングバックマークを調整できます。
3. 中国語/英語インターフェースを備えたコンピューターを搭載しており、直感的な操作が可能で、ワークピース図を表示できます。プログラミングは合理化されており、ロフティングソフトウェアで生成されたプログラムデータを直接利用できます。プログラムを編集する際には、ワークピースの寸法、穴径、バックマーク、ワークピース数量を入力するだけです。
4. CNCインフィードキャリッジはサーボモーターによって駆動され、光電エンコーダーがリアルタイムフィードバックを提供します。クローズドループ制御により、高い位置決め精度が保証されます。
5. マーキング、パンチング、せん断プロセスは完全に自動化されています。完成したアングル鋼は、空気圧ターンオーバー装置を介してアンロードでき、作業強度を軽減します。
6. 制御システムは、ホストコンピューター、CNCシステム、サーボモーター、PLC、外部検出センサーなどで構成されています。ワークピースの寸法を入力するだけで、処理操作が開始されます。さらに、ワークピース番号に基づいてプログラムを保存、選択、表示、および送信できます。
パラメータ情報
| モデル | JNC1010 | JNC1412 | JNC2020 |
| アングルサイズ (mm) | 40*40*3~ 100*100*10 |
40*40*3~ 140*140*12 |
50*50*4~ 200*200*20 |
|
最大パンチング (Dia. * Thi.) (mm) |
26*10 | 26*12 | 26*20 |
| パンチング力 (kN) | 630 | 630/1000 | 1000/1200 |
| マーキング力 (kN) | 630 | 630/900/1200 | |
| 切断力 (kN) | 1000 | 900/1800 | 1540/4300 |
| ブランクの最大長 (m) | 文字サイズ(mm) | 文字サイズ(mm) | 14 |
| 完成品の最大長 (m) | 10 | 文字サイズ(mm) | 14 |
| 片側のパンチ数 | 2 | 2 or 3 | 切断モード |
| マーキング文字のグループ | 4 | 4 | 4 |
| 文字数グループあたり12 | 文字サイズ(mm) | ||
| 14*10*19 | CNC軸 | ||
| 3 | 切断モード | ||
| シングルブレード | ダブルブレードまたはシングルブレード | アングルの送り速度(m/min) | |
| 80 | 60 | 60 | 加工精度 |
| GB2694に準拠 | プログラミングモード | ||
| キーボード入力、USBインターフェース | 全体寸法 (m) | ||
| 約28*6.5*2.2 | 約29*6.5*2.2 | 約32*7*2.35 | |
