商品の詳細:
お支払配送条件:
|
| LxW: | 2500 x 2500 mm | T-slot width: | 28mm |
|---|---|---|---|
| Spindle taper: | BT50 | Max.drilling diamter: | Φ100 mm (Carbide core bit) Φ80 mm (U drill) |
| Max.thickness: | ≤180 mm | Tapping diameter: | M30 |
| Spindle speed: | 30~3000 r/min | ||
| ハイライト: | 100mm CNCの版の訓練機械,28mm CNCプレート掘削機 |
||

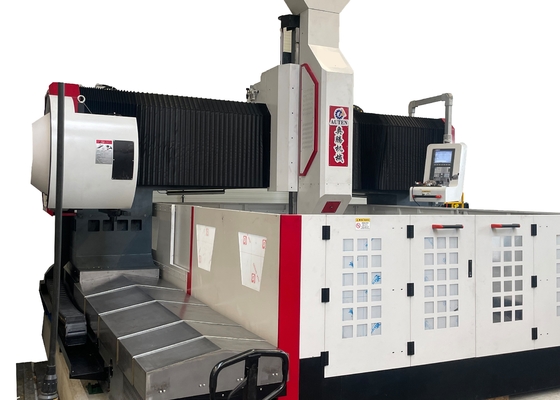

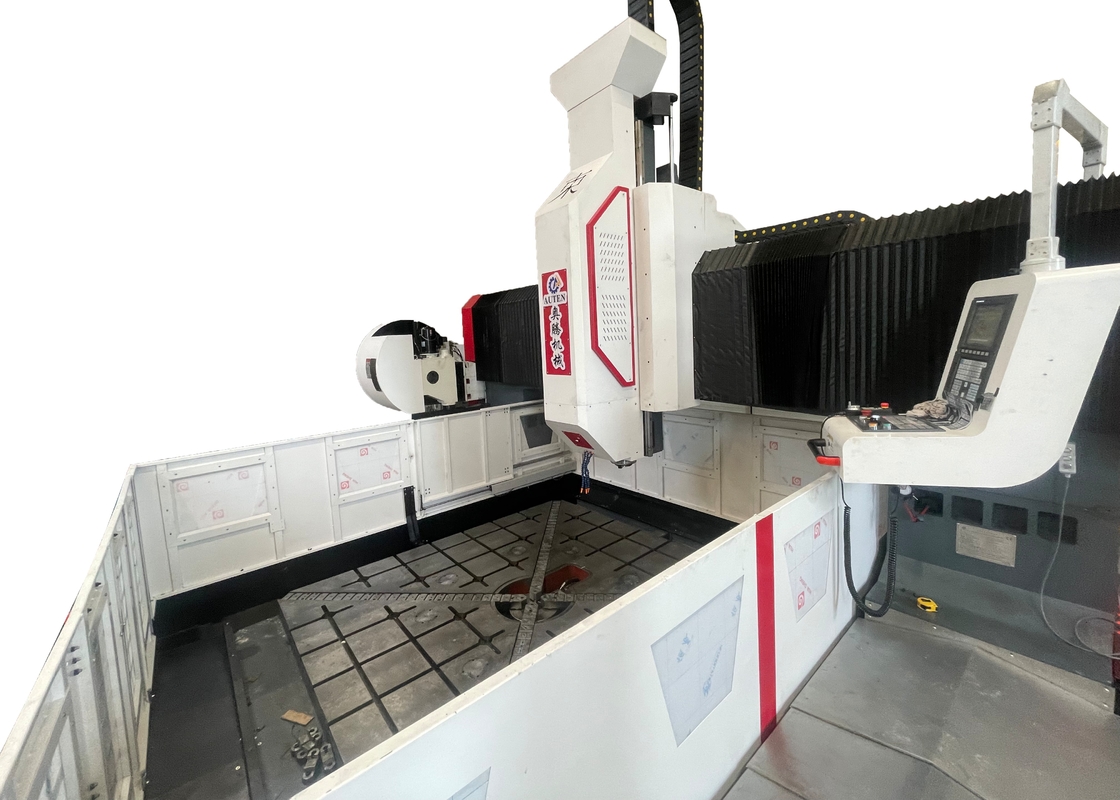

モデル PHD2525 フレンズプレート CNCプレートドリリングマシン 100mm マックスドリリング直径
適用:
プレートや構造部品の掘削,チャンファリング,タップ,フレッシングに使用される.
主に,実効加工範囲内の厚さを持つフレンズ,ディスク,リング,プレートを含む作業部品の高効率の掘削作業に専念しています.単材料の部品と複合材料の両方で穴と盲孔を掘り出すことが可能です.機械ツールの加工プロセスはデジタル制御され,非常に便利な操作を特徴としています.高精度生産,複数の品種と大量生産.
掘削力頭:
ドリリングパワーヘッドは,特殊なサーボスピンドルモーターを採用し,歯の同期ベルトを通って特殊な精密スピンドルを駆動し,トルクを減速し増加させます.交換は迅速で簡単です軸はX軸とY軸を連結し,半閉ループ制御が採用され,線形と円形インターポレーション機能を実現します.スピンドルの端はBT50の角型穴です高速のUドリルセンター水で処理できる高速回転接頭器で装備されています.
トランスミッション装置:
台湾から輸入されたガイドレールとスライダーの高精度設計を採用し,スムーズに動作し,重荷容量を効果的に改善します.
a. X軸とZ軸は,それぞれ,横向きと横向きの移動のためのガイドと負荷のレールとして2つのローリング線形ガイドレールの形をとる.高速掘削の技術要求を満たすことができますX軸Z軸トランスミッションは,直線運動を実現するために精密ボールスクリューを回転させるACサーボモーターを採用します.
b. Y軸の両側には2つの重量ローリング線形ガイドレールがあり,Y軸のスライドレールを形成するために各ガイドレールに2つのスクエアレールスライダーが設置されています.それは高硬さと強度要求を満たすことができます ゲントリフレーム摩擦係数が小さい,移動速度が速い,振動吸収性能が良い,使用寿命が長いという技術的な利点も満たすことができます.X軸トランスミッションは,二重サーボモーター同期駆動技術を採用つまり,各側にある1つの伺服モーターが球螺旋を同期回転させ,ゲントリフレームを動かし,CNC加工を実現します.
自動潤滑装置と保護装置:
この機械ツールは,自動にガイドレール,リードスクリュー,ラックなどの移動ペアを潤滑することができる台湾オリジナルの体積部分圧力自動潤滑装置を装備しています,機械ツールのX軸とY軸は防塵シールドで装備されています.作業台の周りに防水スプレープレートが設置されています.
中央水出口システム:
機械は標準的な水出口システムで装備されています. 内部の水出口システムは,加工中に鉄ピンがツール周りを包むのを防ぎ,ツール磨きを減らすことができます.道具の寿命を延ばすパーツの表面を保護し,高速回転関節を保護し,不純物が回転関節を遮断するのを防止します.作業部品の質を全体的に向上させる労働効率を向上させる.
S仕様:
| 作業部品の大きさ | LxW | 2500×2500mm |
| 作業台 | Tスロット幅 | 28mm |
| Dローリングパワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 |
100mm (カービッドコアビット) |
|
| Φ80 mm (Uドリル) | ||
| 最大厚さ | ≤180mm | |
| 最大切断直径 | M30 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 30kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 2500mm |
| 横の移動速度 | 0~8m/min | |
| 横向き運動/トルクのためのサーボモーターの動力 | 4.5kW/25Nm | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 2500mm |
| フード移動速度 | 0~8m/min | |
| 供給サーボモーターの電源/トルク | 2x4.5 kW/25Nm | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~5m/min | |
| サーボモーターのパワー/トルク | 4.5kW/25Nm | |
| 3軸の位置位置の精度 | X/Y | ≤0.05mm/1000mm |
| 3軸重複位置付け精度 | X/Y | ≤0.03mm/1000mm |
| パネウマ系 | 圧縮空気供給圧 | ≥0.4MPa |
| シップ輸送機と冷却装置 | チップコンベアーの数 | 2 |
| チップ除去速度 | 1m/min | |
| チップコンベアーのモーターパワー | 2×0.75kW | |
| 冷却方法 | 内部冷却 (70bar) +外部冷却 | |
| A について表面滑滑油システム | 潤滑圧 | 2MPa |
| 潤滑点油の充填量 | 0.1mL | |
| 潤滑サイクル | 6〜10分 | |
|
電気システム
|
CNCシステム | シメンス 828D |
| CNC軸数 | 3 | |
| ツール交換機 | ディスクタイプ | 24 ツール位置 |
| 総サイズ | LxWxH | 6000×4300×2700mm |
