商品の詳細:
お支払配送条件:
|
| 工作物のサイズ: | 3000×3000 mm | ゲントリー高さ: | 800MM |
|---|---|---|---|
| Max.drillingの直径: | 80mm | サーボ紡錘モーター力: | 30KW |
| 総サイズ: | 4800×4500×3200ミリ | 最大厚さ: | ≤180 mm |
| 最大水平走行: | 3000mm | 横移動速度: | 0~9回転/分 |
| ハイライト: | 自動生産プレート掘削機,3000×3000MM CNCプレート掘削機,80mm CNCプレート掘削機 |
||

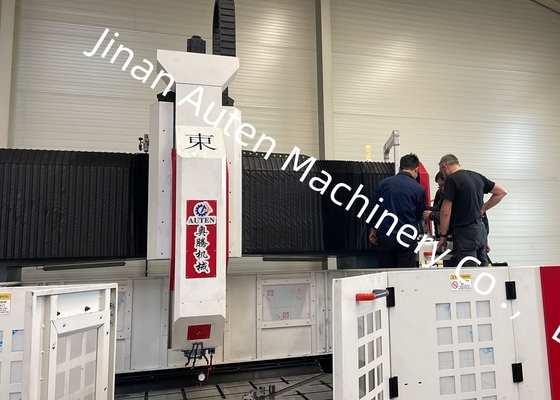

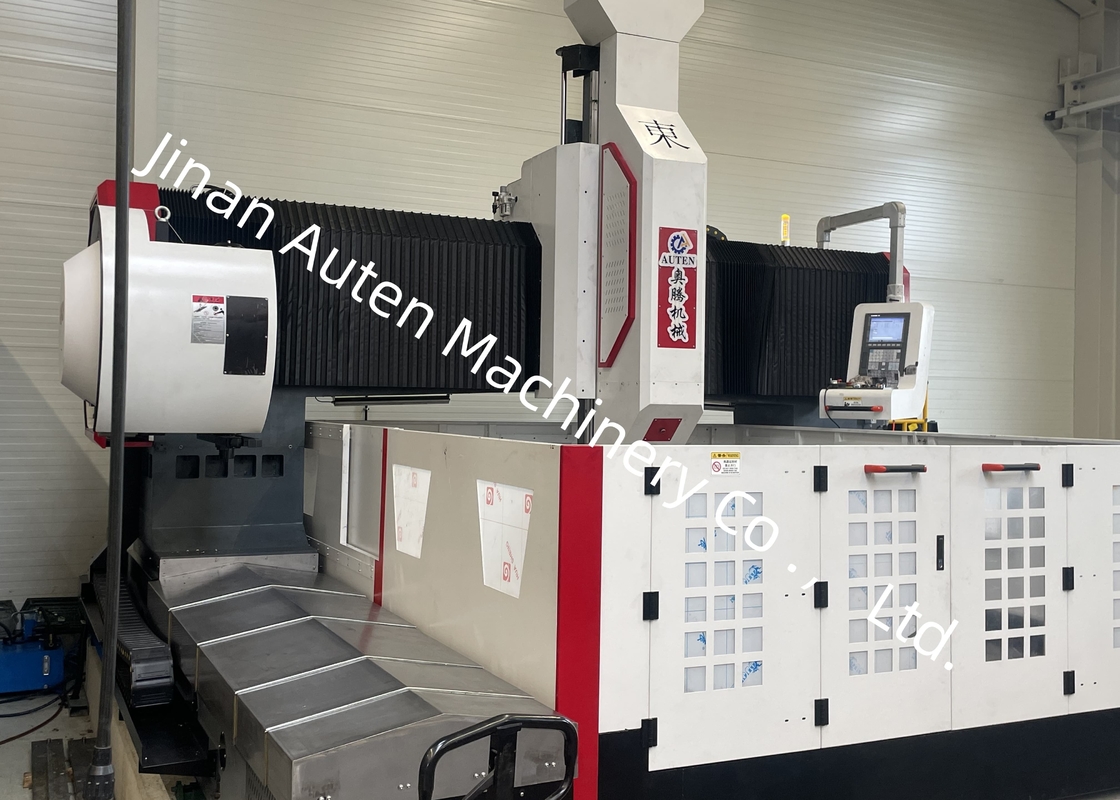

モデル PHD3030 CNCプレート掘削機 80mm 最大掘削直径 自動生産
適用:
プレートや構造部品の掘削,チャンファーリング,タップリング,フレッシングのために設計されている.
主に,効果的加工範囲内の厚さを持つフレンズ,ディスク,リング,プレートなどの作業部品の高効率の掘削に使用されます.機械は,単一の材料の部品と複合材料の穴と盲目の穴の両方の掘削を可能にする機械加工プロセスはデジタルで制御され,非常にユーザーフレンドリーな操作を保証し,複数の品種と大量生産で自動化され,高精度生産をサポートします.
自動チップ輸送機と循環冷却装置:
作業台の裏側には自動チップコンベヤーと端にフィルタがあります.自動チップコンベヤーはフラットチェーンタイプです.片側には冷却ポンプが設置されています.出口は,ホースで中央水フィルターシステムに接続されていますチップコンベヤーリフトポンプは冷却液を中央出口フィルタリングシステムにポンプしますそして高圧冷却ポンプは,冷却切断のためにフィルタリング冷却液を循環鉄の残骸を運ぶのに非常に便利な残骸輸送用トロッキーも装備されています.この機器には,内部および外部ツール冷却システムがあります.高速の掘削で自動低水位アラーム 8.1 フィルター内の冷却液が中間レベルにあるときシステムが自動的にエンジンを接続して起動しますフィルターに自動流入します.高レベルに達すると,モーターは自動的に停止します.2 フィルター内の冷却液が低いレベルにあるときシステムでは自動でレベルメーターをアラームに誘います スピンドルは自動的にツールを引き戻し,機械は動作を停止します.
停止メモリ機能:
突発的な停電等により操作が停止されます. この機能を使用して,停電前の最後の穴の位置を迅速かつ簡単に見つけることができます.操作者はすぐに次のステップに進むことができます捜索時間を節約する
レーザー干渉計:
レーザーインターフェロメーターは,校正するために使用され,正確にチェックし,ピッチエラー,逆反応,位置付け精度,位置付け精度,等を補償する機械の静的安定性と加工精度丸の精度と機械の幾何学的精度を校正するために,各機械はイギリスのレンシャウの丸の精度を使用します.機械の3D加工精度と円の精度を確保するために円形切断実験が行われます..
S仕様:
| 作業部品の大きさ | LxW | 3000×3000 mm |
| ゲントリー高さ | 800 mm | |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 | Φ80 mm | |
| 最大厚さ | ≤180mm | |
| 切断直径 | M3-M28 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 30kW | |
| スピンドルの下端から作業台までの距離 | 200~800mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 3000mm |
| 横の移動速度 | 0~9回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 1x2.4 kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 3000mm |
| フード移動速度 | 0~9m/min | |
| 給水サーボモーターの電源 | 2×2.4 kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 1x2.4 kW | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | 0-0.02mm/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
| 総サイズ | LxWxH |
4800×4500×3200ミリ |
