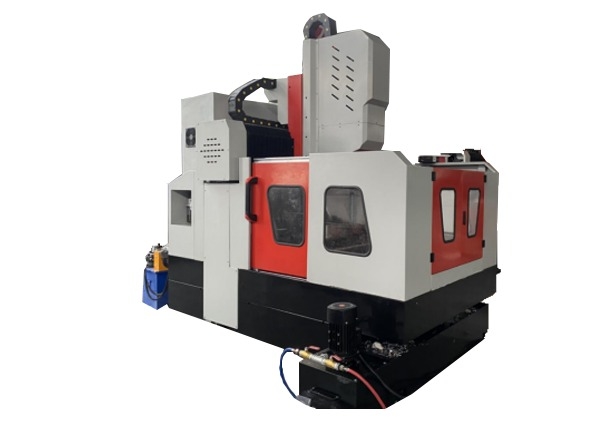

35mm 最大径 CNC ガントリープレート穴あけ盤、最大板厚40mm

CNCプレート穴あけ・フライス盤モデルBHD6060

用途:

CNCガントリー穴あけ・フライス盤は、主にプレートや構造部品（フランジ、ディスク、リング、プレートなど）の穴あけ、面取り、タッピング、フライス加工用に設計されており、その有効加工範囲内のワーク厚さに対応します。単一材料部品と複合材料の両方において、貫通穴と止まり穴の穴あけを容易にします。加工プロセスはデジタル制御されており、非常に便利な操作を保証し、多品種少量生産における自動化された高精度な生産を可能にします。

可動式スライドサドル：

スライドサドルは精密鋳鉄構造です。スライドサドルには、2つの超高耐荷重CNCハードトラック摺動テーブル、一組の精密ボールねじペア、およびサーボモーターに接続された高精度遊星減速機が装備されており、穴あけ動力ヘッドをZ軸方向に駆動し、動力ヘッドの早送り、作業送り、早戻し、停止などの動作を実現できます。自動切りくず除去、切りくず除去、一時停止の機能を備えています。

穴あけ動力ヘッド：

穴あけ動力ヘッドは、専用のサーボスピンドルモーターを採用し、ギア付き同期ベルトが減速してトルクを増加させ、精密スピンドルを駆動します。スピンドルは、最初の3つと後ろの2つの5列の日本のアンギュラコンタクトベアリングを採用して、無段階変速を実現しています。スピンドルには、工具交換を可能にする空圧式工具交換システムが装備されており、工具交換は迅速かつ便利で、送りはサーボモーターとボールねじによって駆動されます。X軸とY軸は連動可能で、半閉ループ制御を使用しており、直線および円弧補間機能を実現できます。スピンドルエンドはBT40テーパー穴で、イタリアのRotofors高速ロータリージョイントが装備されており、高速Uドリルセンターを使用して水を排出できます。

自動潤滑装置と保護装置：

この工作機械には、台湾製のオリジナル容積式部分圧自動潤滑装置が装備されており、ガイドレール、リードスクリュー、ラックなどのさまざまな運動ペアを死角なく自動的に潤滑し、工作機械の耐用年数を確保します。工作機械のX軸とY軸には防塵シールドが装備されており、作業台の周囲には飛沫防止バッフルが設置されています。

仕様：
