40mm 掘削直径自動化 CNC 角線機械 BT40 掘削スピンドル

商品の詳細:

Place of Origin:	China
ブランド名:	Auten
証明:	ISO9001
Model Number:	ADM2532

お支払配送条件:

Minimum Order Quantity:	1 set
価格:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

詳細製品概要

Angle size(mm):	14014010~25025032	Max. length of raw material (m):	14
Marking force(kN):	1000	No. of character group:	1
No. of character:	18	Character size (mm):	141019
Range of accurate distance(mm):	50~220（Stepless）	Taper of drilling spindle:	BT40
Max. drilling diameter (mm):	Φ40	Max. Spindle rotation speed(r/min):	6000
ハイライト:	掘削用CNC角線機 , 自動化 CNC 角線機械 , 40mmCNCアングルラインマシン

40mmドリル径CNCアングルドリルラインマシン各側に3枚の刃

製品の使用法:

主に送電線鉄塔に使用される大型、高強度のアングル鋼の穴あけおよび刻印作業用に設計されています。この生産ラインでは、アングル鋼に必要なすべての穴を処理でき、優れた穴品質、高い位置精度、卓越した生産効率と自動化機能を備えています。

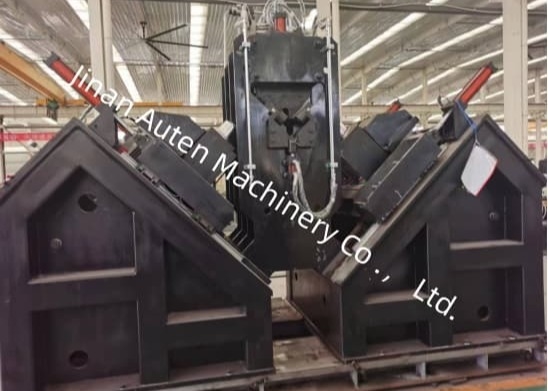

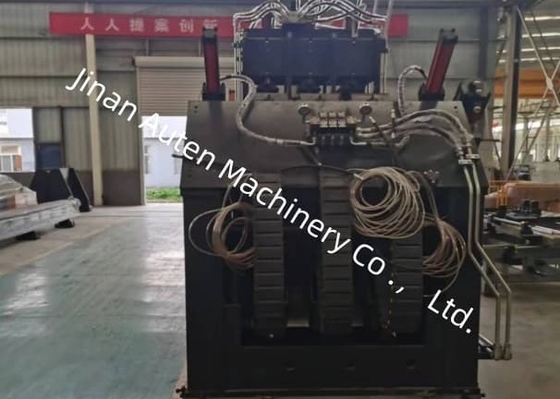

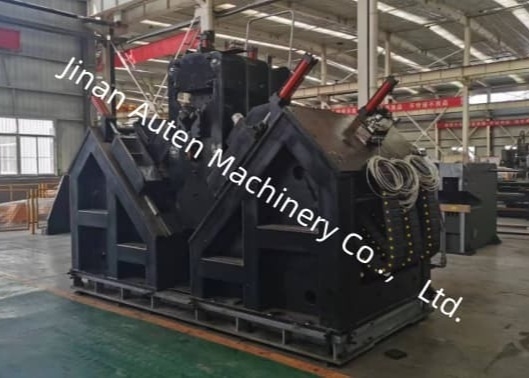

40mm 掘削直径自動化 CNC 角線機械 BT40 掘削スピンドル 0

製品の特徴:

刻印ユニットは、高強度と安定した性能を特徴とするクローズドフレーム構造を採用しています。刻印ユニットは、機械ベースに固定されたベッドサポート、可動ベッド、および油圧駆動のプレスヘッド文字ボックスで構成されています。コンピュータの指示に従い、図面に指定された位置で刻印が行われます。機械の処理範囲を広げるために、手動調整機構が追加されており、可動ベッド（つまり、文字ヘッドの位置）の下方位置を変更して、さまざまな仕様のアングル鋼の刻印位置に対応できます。

穴あけプロセスは高い位置精度を実現します。この生産ラインの送り装置は、ラックアンドピニオン伝達システムを介してサーボモーターによって駆動され、ラックとギアの検出機構と位置精度フィードバック用の検出エンコーダーが装備されており、完全なクローズドループ制御システムを形成しています。アングル鋼の両側の方向に沿った穴あけパワーヘッドの動きは、ボールねじ伝達を介してサーボモーターによって駆動され、アングル鋼ワークピースの穴の位置決めにおける高精度を保証します。

優れた穴あけ効率と穴あけ品質は、このシステムの特長です。穴あけユニットには、6セットのCNC穴あけヘッドが装備されており、アングル鋼の各翼に3つずつ割り当てられています。両翼の同じ直径と端距離の穴は、対応する穴あけヘッドによって同時に穴あけできます。穴あけスピンドルは台湾製のBT40精密スピンドル（内部冷却付き）を使用し、穴あけヘッドは超硬ドリルビットを採用しており、最大200m/minの切削速度を実現しています。これは、従来のハイス鋼ツイストドリルの25〜35m/minよりも大幅に高速です。

CNC穴あけパワーヘッドはサーボモーターによって供給され、その急速前進、作業送り、および急速後退はCNCシステムによって制御および自動化されます。ドリルの後退位置はホストコンピュータを介してプリセットできるため、アイドルストロークを最小限に抑え、生産効率をさらに向上させます。製造された穴は、直径公差が0.1mm未満、表面仕上げ（Ra）が6.3μm未満であり、優れた穴加工品質を保証します。

主なパラメータ:

モデル	ADM2532
アングルサイズ(mm)	14014010~25025032
最大。原材料の長さ(m)	14
マーキング力(kN)	1000
文字グループの数	1
文字数	18
文字サイズ (mm)	141019
正確な距離の範囲(mm)	50~220(無段階)
各側のドリル数	3(2グループ、合計6)
各側のブレード数	3
穴あけスピンドルのテーパー	BT40
最大。穴あけ直径 (mm)	Φ40
最大。スピンドル回転速度(r/min)	6000
ドリル冷却ユニット	MQL 360-2(ドライ冷却)
冷却ユニットのオイル貯蔵容量	2L
切削油	植物油ベースのマイクロ切削油(2000-25)
燃料消費量	5~50ml/h
CNCトロリー駆動タイプ	ACサーボモーター、ラックアンドピニオン駆動
最大。アングルの送り速度(m/min)	40
AB軸アライメント移動駆動方式	リニアモーションガイド;ACサーボモーター;ボールねじ二次駆動
最大。穴あけヘッドのスケートボード移動速度(m/min)	10
穴あけヘッド駆動タイプ	リニアモーションガイド;ACサーボモーター;ボールねじ二次駆動
最大。穴あけヘッドの送り速度(m/min)	14
フィーダートロリーアームの作業方法	垂直リフティングタイプ
排出側のチッピングシリンダーの数	4
油圧ステーション冷却方法	空冷
CNC軸の数	9
空気圧(MPa)	1
総電力	約150KW
機械重量 (kg)	約33トン
全体の寸法(m)	338.52.5
