商品の詳細:
お支払配送条件:
|
| LXW: | 2500 × 2500 ミリメートル | Tスロット幅: | 28mm |
|---|---|---|---|
| スピンドルテーパー: | BT2 医療法 | 最大掘削直径: | Φ100 mm (カービッドコアビット) Φ80 mm (Uドリル) |
| 最大厚さ: | ≤180 mm | 切断直径: | M30 |
| スピンドル速度: | 30~3000 r/min | ||
| ハイライト: | 高速掘削機,プレート 掘削 と フリース 機械,CNCプレートドリリングフレーシングマシン |
||

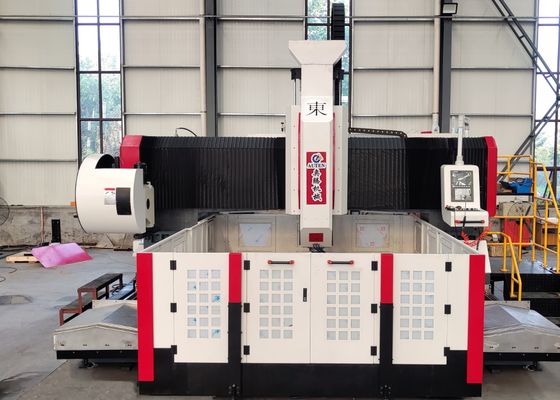

高速CNCプレート掘削ミリング機械M についてオデールPHD2525
適用:
プレート/構造部品の掘削,チャンファーリング,タップリング,フレッシングに使用される.
主に,高効率のフレンズ,ディスク,リング,プレート,および効果範囲内の厚さの他の作業部品の高効率の掘削加工に使用されます.穴や盲孔を掘り出すことは,単一の材料の部品や複合材料で実現できます.. 機械ツールの加工プロセスはデジタル制御され,操作は非常に便利です. それは自動化,高精度,複数の種類と大量生産を実現することができます.

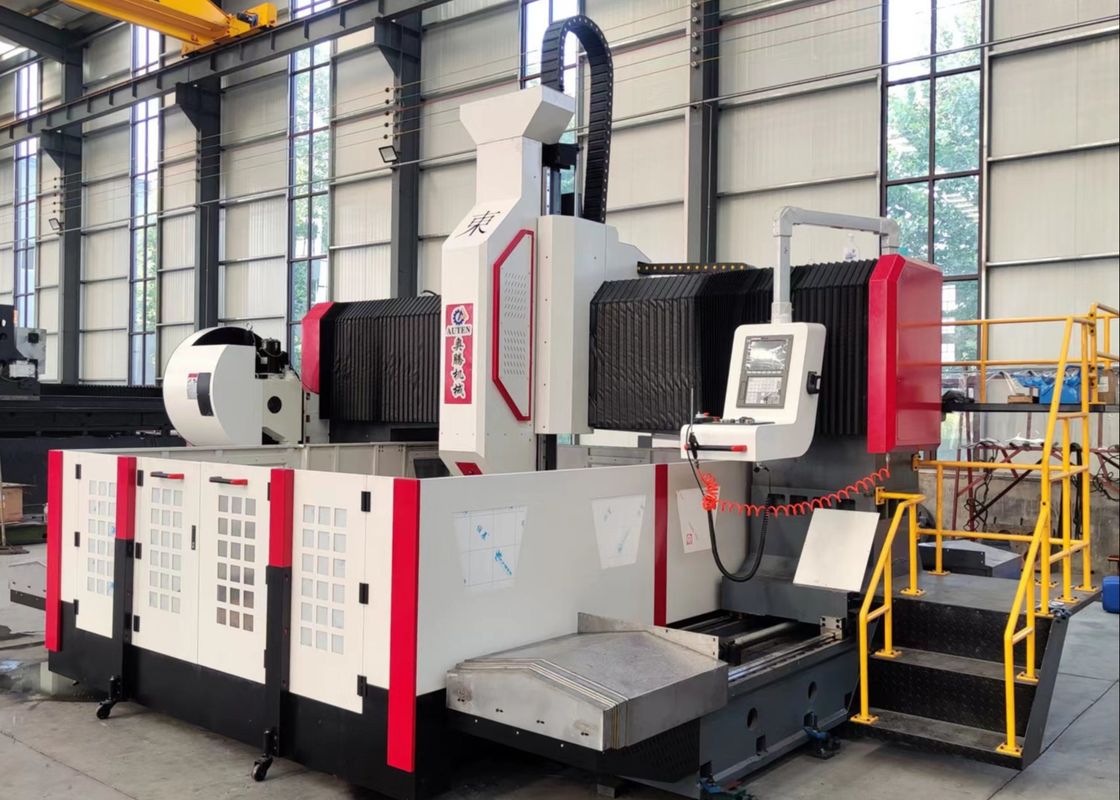

機械の構造:
機械床は鋳造され,主に作業台,移動式ゲントリ,移動式スライディングセール,掘削とフレーシングパワーヘッド,自動潤滑装置,保護装置で構成されています.循環冷却装置ローリングハードレールペアサポートとガイド,精密なリードスクリューペアドライブ,機械は位置付けの精度が高いし,位置付けの精度も重複している.
1ベッドと作業台:
床は長方形のチューブで溶接された部分で,加工前に高温で焼却され,半加工後2回焼却され,ストレスを除去し,処理を完了します.機械の精度が安定していることを保証できる作業台は灰色鉄 (HT250) の統合鋳造で,二次焼却と老化処理の後,良好な動力および静的硬さ,変形がない状態で完成します.作業面の平面に作業部件を固定するためのよく計画されたTスロットがあります床の両側には高精度線形ガイドが2つ設置されている.ガイドレールが均等にストレスを与えられ,機械ツールの硬さと拉伸力と圧縮能力を大幅に改善できるように. 駆動システムは,ACサーボモーターと精密ボールスクリューペアを採用します. ゲントリをY軸方向に移動します. 調節可能なボルトはベッドの下面に分布しています.床の作業台のレベルを簡単に調整できる床の下面に配置され,床の作業台のレベルを簡単に調整できます.
モバイル・ガントリー
移動型ゲンタリーは灰色鉄 (HT250) で鋳造され,ゲンタリーの前側には超高負荷能力の2つの線形ガイドレールが設置されている.精密ボールスクリューペアとサーボモーターのセットは,パワーヘッドスライドプレートをX軸方向に移動させる, 掘削電源ヘッドは電源ヘッドのスライドプレートに設置されています.精密コップリングを通してボールスクリューのボールナッツの回転を駆動するサーボモーターによってゲントリの動きが実現.
S仕様:
| 作業部品の大きさ | LxW | 2500×2500mm |
| 作業台 | Tスロット幅 | 28mm |
| Dローリングパワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 |
100mm (カービッドコアビット) |
|
| Φ80 mm (Uドリル) | ||
| 最大厚さ | ≤180mm | |
| 最大切断直径 | M30 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 30kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 2500mm |
| 横の移動速度 | 0~8m/min | |
| 横向き運動/トルクのためのサーボモーターの動力 | 4.5kW/25Nm | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 2500mm |
| フード移動速度 | 0~8m/min | |
| 供給サーボモーターの電源/トルク | 2x4.5 kW/25Nm | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~5m/min | |
| サーボモーターのパワー/トルク | 4.5kW/25Nm | |
| 3軸の位置位置の精度 | X/Y | ≤0.05mm/1000mm |
| 3軸重複位置付け精度 | X/Y | ≤0.03mm/1000mm |
| パネウマ系 | 圧縮空気供給圧 | ≥0.4MPa |
| シップ輸送機と冷却装置 | チップコンベアーの数 | 2 |
| チップ除去速度 | 1m/min | |
| チップコンベアーのモーターパワー | 2×0.75kW | |
| 冷却方法 | 内部冷却 (70bar) +外部冷却 | |
| A について表面滑滑油システム | 潤滑圧 | 2MPa |
| 潤滑点油の充填量 | 0.1mL | |
| 潤滑サイクル | 6〜10分 | |
|
電気システム
|
CNCシステム | シメンス 828D |
| CNC軸数 | 3 | |
| ツール交換機 | ディスクタイプ | 24 ツール位置 |
| 総サイズ | LxWxH | 6000×4300×2700mm |
