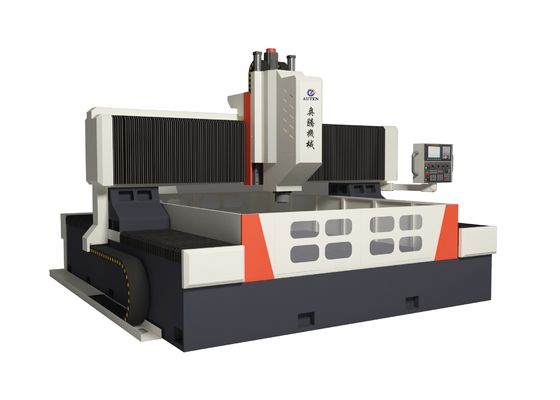

CNCプレートドリリングとフレーシングマシン 1600*1600mm ワークピース 精密ボールスクリュー サーボモーター

CNCプレート穴あけ・フライス盤モデル PHD16Φ75 mm6


機械構造:
機械ベッドは鋳物製で、主にワークテーブル、可動ガントリー、可動スライドサドル、穴あけ・フライス加工パワーヘッド、自動潤滑装置、保護装置、循環冷却装置、デジタル制御システム、電気システムなどで構成されています。転がり硬質レールペアによる支持とガイド、精密ボールねじペアによる駆動により、工作機械は高い位置決め精度と繰り返し位置決め精度を備えています。
1. ワークベンチワークベンチはねずみ鋳鉄（HT250）製で、二次焼戻しと振動エージング処理を施しており、剛性が高く、変形しません。ワーク表面は鋳造構造を採用しています。

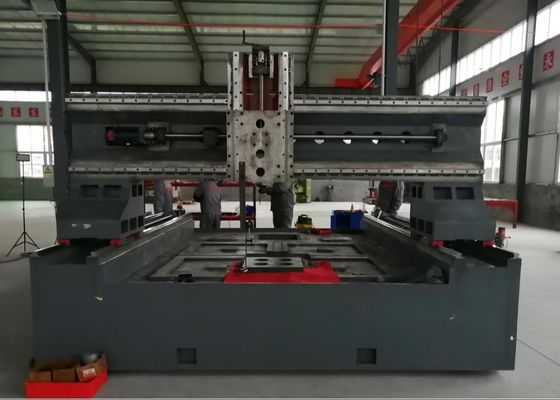

2. 可動ガントリー:
可動ガントリーはねずみ鋳鉄（HT250）製です。ガントリーの前面には、2つの超高耐荷重転がりリニアガイドペア、1組の精密ボールねじ、およびサーボモーターが装備されており、パワーヘッドスライドをY軸として使用します。同じ方向に移動すると、穴あけパワーヘッドがパワーヘッドスライドプレートに取り付けられます。ガントリーの移動は、精密カップリングを介してサーボモーターによって駆動されるボールねじの回転によって実現されます。
3. 可動サドル:



スライドサドルは精密鋳鉄構造です。スライドサドルには、2つの超高耐荷重CNCハードトラック摺動テーブル、1組の精密ボールねじペア、およびサーボモーターに接続された高精度遊星減速機が装備されており、穴あけパワーヘッドをZ軸方向に駆動し、パワーヘッドの早送り、作業送り、早戻し、停止などのアクションを実現できます。自動切りくず除去、切りくず除去、一時停止の機能があります。
4. 穴あけパワーヘッド:



穴あけパワーヘッドは、専用のサーボスピンドルモーターを採用し、ギア付き同期ベルトが減速してトルクを増加させ、精密スピンドルを駆動します。スピンドルは、最初の3つと後ろの2つの5列の日本のアンギュラコンタクトベアリングを採用して、無段階変速を実現しています。スピンドルには、工具交換を可能にする空圧工具交換システムが装備されており、工具交換が迅速かつ便利で、送りはサーボモーターとボールねじによって駆動されます。X軸とY軸は連動可能で、半閉ループ制御を使用しており、直線および円弧補間機能を実現できます。スピンドルエンドはBT50テーパー穴で、高速ロータリージョイントが装備されており、高速Uドリルセンターを使用して水を排出できます。


ワークサイズLxW1600x1600 mm
