アングル鋼タワー業界における、CNCアングルラインのシームレスなCNC動作と正確な穴あけ

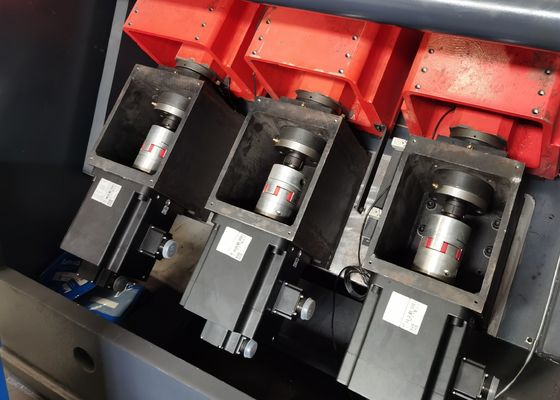

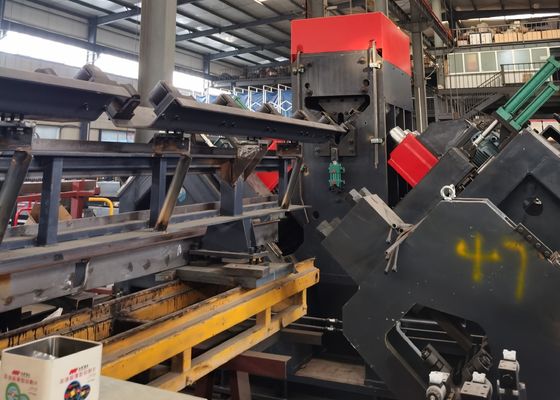

1. この加工ラインは、横コンベア、反転コンベア、インフィードコンベア、CNCインフィードキャリッジ、2組の穴あけユニット、1組のマーキングユニット、アンロードコンベア、および対応する油圧ステーション、冷却システムで構成されています。 CNC技術を採用し、サーボモーターで送り込み、高効率で安定したワークピース精度を実現します。

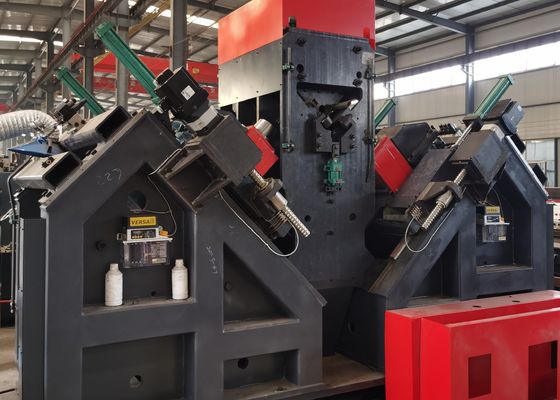

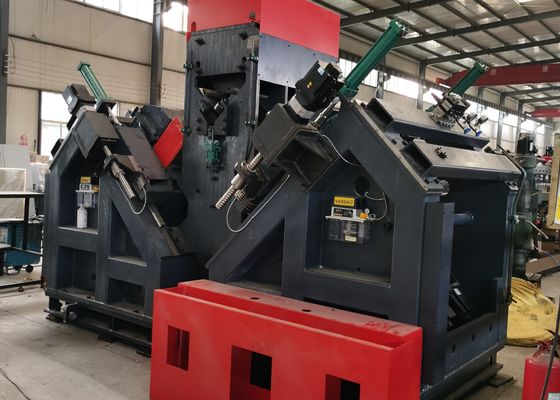

2. 各側に1組の穴あけユニットがあります。各穴あけユニットには、異なる寸法の3つのドリルを取り付けることができます。穴あけユニットは、穴あけスタジアムの変更のために全体的にCNC移動を実現できるため、穴の精度を確保できます。

3. すべてのスピンドルの回転速度は、トランスデューサーによって実現される無段階調整であり、送り速度も速度調整バルブによって実現される無段階調整です。スピンドルの急速送り、作業送り、急速引き抜きの変換はすべて自動的に完了します。

4. 穴あけラインに1つのマーキングユニット。マーキングスタジアムは便利にプリセットできます。ワークピースのマーキング、クランプ、穴あけの送り込みは、油圧システムによって駆動されます。主要コンポーネントは輸入されています。ドリル寿命を延ばすために、循環冷却システムが適用されています。

5. すべてのマーキングと穴あけは自動的に完了し、すべての完成したアングルは空気圧ターンオーバーデバイスによってアンロードできるため、他のメーカーよりも優れた利点があり、作業者の作業強度を軽減できます。

6. 制御システムは、ホストコンピューター、サーボモーター、PLC、外部監視スイッチなどで構成されています。ワークピースの寸法を入力するだけで、処理プログラムが自動的に生成されます。また、プログラムは、ワークピース番号ごとに保存、選択、表示、および通信できます。

7. 機械加工ラインは、より大きな曲げを持つアングルの処理の要件を満たすために、支持および加圧デバイスを設置します。

8. 自己診断障害機能付き。
