商品の詳細:
お支払配送条件:
|
| モーターパワー: | 4KW | 処理速度: | 20~25m/min |
|---|---|---|---|
| 掘削穴の直径: | Ф13.5~Ф40mm | 条件: | 新しい |
| 穴の直径: | 26mm | 特徴: | 高い信頼性 |
| 給餌速度: | 100~500 mm/min | 処理角度の長さ: | 最小300mm |
| 適用する: | 鉄鋼構造塔 足の溶接 | 角処理サイズ: | L63x6~L250x32 mm |
| タイプ: | CNC 角度線 | 総寸法: | 12000mm x 5000mm x 2000mm |
| 制御システム: | シメンス/FANUC | 加工角度サイズ: | 40х40х3~125х125х10mm |
| マーキングフォース: | 700KN | ||
| ハイライト: | 高効率アングルラインマシン,アングル鋼穴あけ機,自動CNCアングルラインマシン |
||
製品の使用:

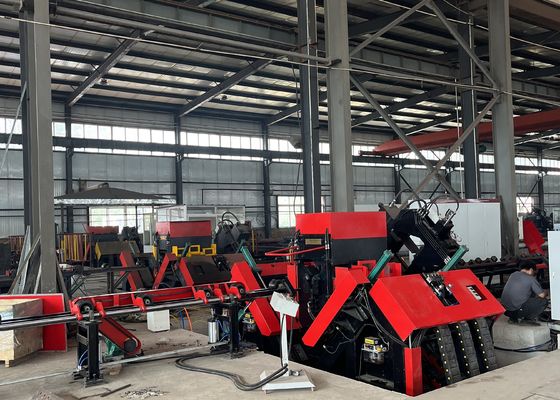

この装置は、主に送電線鉄塔用の大型、高強度アングル鋼の穴あけと刻印に適用されます。アングル鋼のすべての穴をこの生産ラインで加工でき、高い穴品質、位置精度、顕著な生産効率と自動化レベルを特徴としています。
製品の特徴:
高い自動化レベル :生産ラインは、自動ローディングシステム（横送りチャネルと回転ローディングフレームで構成）、自動アンローディング機構、および自動送り装置と統合されています。これにより、アングル鋼のすべての穴と鋼材マークの刻印を、生産ラインを1回通過するだけで完全に処理でき、手作業の介入が不要になります。その結果、オペレーターの労働強度を大幅に軽減します。
主なパラメータ:
| モデル | ADM2532 |
| アングルサイズ(mm) | 140*140*10~250*250*32 |
| 最大。原材料の長さ(m) | 14 |
| マーキング力(kN) | 1000 |
| 文字グループの数 | 1 |
| 文字数 | 18 |
| 文字サイズ(mm) | 14*10*19 |
| 正確な距離の範囲(mm) | 50~220(無段階) |
| 各側のドリル数 | 3(2グループ、合計6) |
| 各側のブレード数 | 3 |
| ドリルスピンドルのテーパー | BT40 |
| 最大。穴あけ直径(mm) | Φ40 |
| 最大。スピンドル回転速度(r/min) | 6000 |
| ドリル冷却ユニット | MQL 360-2(ドライ冷却) |
| 冷却ユニットのオイル貯蔵容量 | 2L |
| 切削油 | 植物油ベースのマイクロ切削油(2000-25) |
| 燃料消費量 | 5~50ml/h |
| CNCトロリー駆動タイプ | ACサーボモーター、ラックアンドピニオン駆動 |
| 最大。アングルの送り速度(m/min) | 40 |
| AB軸アライメント移動駆動方式 | リニアモーションガイド;ACサーボモーター;ボールねじ二次駆動 |
| 最大。ドリルヘッドのスケートボード移動速度(m/min) | 10 |
| ドリルヘッド駆動タイプ | リニアモーションガイド;ACサーボモーター;ボールねじ二次駆動 |
| 最大。ドリルヘッドの送り速度(m/min) | 14 |
| フィーダートロリーアームの作業方法 | 垂直リフティングタイプ |
| 排出側のチルトシリンダーの数 | 4 |
| 油圧ステーション冷却方法 | 空冷 |
| CNC軸の数 | 9 |
| 空気圧(MPa) | 1 |
| 総電力 | 約150KW |
| 全体の寸法(m) | 33*8.5*2.5 |
