商品の詳細:
お支払配送条件:
|
| 関数: | 掘削 と 標識 | スピンドル回転速度最大 (r/min): | 6000 |
|---|---|---|---|
| 掘削冷却装置: | MQL 360-2 (乾燥冷却) | 燃料消費量: | 5～50ml/h |
| CNC トロリ駆動型: | ACサーボモーター,ラックとピニオン駆動 | 角度の最大送り速度 (m/min): | 40 |
| ドリルヘッドの最大送り速度 (m/min): | 14 | 冷却ユニットオイル貯蔵容量: | 2L |
| ハイライト: | CNC用具の粉砕機,CNCの内部粉砕機 |
||

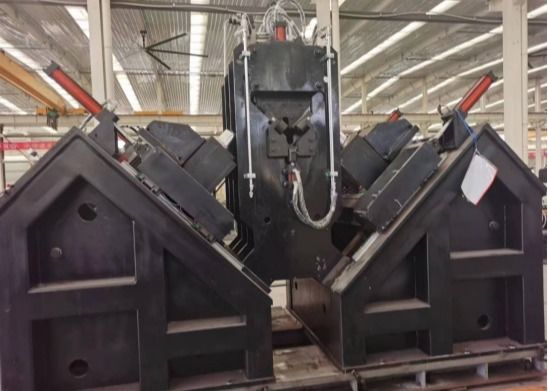

約150kWの合計電力CNC角度掘削とマーキングライン9 CNC軸油圧ステーション空冷方法
製品の使用：
この機器は、主に、トランスミッションラインタワーに使用されている大規模で高強度の角度鋼の掘削とスタンピングを目的としています。角度鋼に必要なすべての穴は、この生産ラインで機械加工でき、優れた穴の品質、正確な位置の精度、高生産効率と自動化レベルを特徴としています。

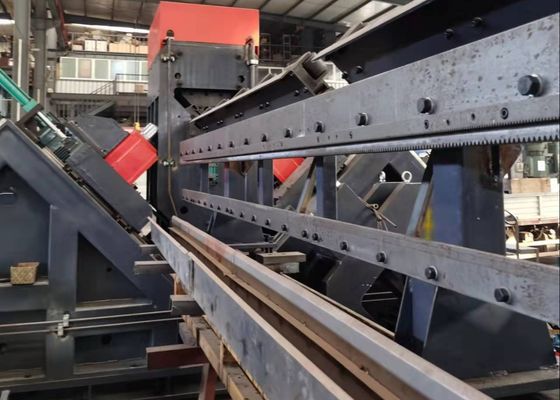

ホールメイキングにおける高い位置精度。この生産ラインの給餌装置は、ギアとラックメカニズムを介したサーボモーターによって駆動され、検出ラック、検出ギア、および位置精度フィードバックのための検出エンコーダが装備されており、完全な閉ループ制御システムが形成されます。角度鋼の2つの側面の方向に沿った掘削パワーヘッドの動きは、ボールスクリューを介してサーボモーターによって駆動され、角度鋼のワークピースの穴の位置を高い位置を確保します。

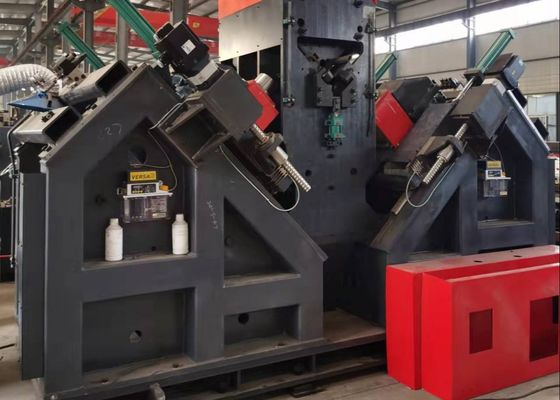

高掘削効率と優れたホールメイキング品質。掘削ユニットには、6セットのCNC掘削ヘッドが装備されており、3セットが角度鋼の2つのフランジのそれぞれに割り当てられています。同じ直径の穴と両方のフランジ上の同じ端距離で、両側の対応する掘削ヘッドによって同時に掘削できます。掘削スピンドルは、台湾のBT40精密スピンドル（内部冷却付き）を採用しており、掘削ヘッドはセメント炭化物ドリルビットを利用しています。ドリルビットの切断速度は、最大200 m/min（従来の高速鋼のツイストドリルの場合は25〜35 m/minと比較）に達し、迅速な動作を可能にします。サーボモーターは、CNCシステムによって制御され、自動的に完了したドリルの迅速なトラバース、作業フィード、および迅速な撤回により、CNC掘削パワーヘッドを給餌用に駆動します。ドリルの収縮位置は、ホストコンピューターでプリセットされ、アイドルストロークを減らし、生産効率をさらに高めることができます。掘削された穴の直径の耐性は0.1 mm未満であり、穴（RA）の表面仕上げは6.3μm未満であり、高穴処理品質を確保します。
（1）掘削ユニットのスピンドルモーターは、最大6000 r/minの最大スピンドル速度で高品質のインバーターモーターを採用しています。
（2）ドリルパイプの摂食速度は約40 m/min（調整可能）です。
（3）スピンドルなどのストレスの多いコンポーネントは、基準に従って鍛造、熱処理、および非破壊的検査を受け、長期給餌および回転操作の要件を満たすために十分な強度、硬度、耐摩耗性、高疲労強度を確保します。スピンドルは、JianchunやDanquanなどの台湾のブランドから調達されています。
（4）機器の運用精度を確保するために、スピンドルのたわみはすべての最大負荷条件下でスパンの1/1000未満でなければなりません。
（5）スピンドル給餌距離は、調整可能な補正機能を備えています。
（6）旅行スイッチは、掘削ユニットの電源ヘッドのコリニアの動きの上限および下限位置に設置され、制限保護として機能します。
（7）ユニットパワーヘッドに設置されたリミットスイッチ保護に加えて、制御システムには、限界位置のソフトリミット保護も装備されています。
主なパラメーター：
| モデル | ADM2532 |
| 角度サイズ（mm） | 140*140*10〜250*250*32 |
| マックス。原材料の長さ（m） | 14 |
| マーキングフォース（kn） | 1000 |
| キャラクターグループの数 | 1 |
| キャラクターの数 | 18 |
| 文字サイズ（mm） | 14*10*19 |
| 正確な距離（mm）の範囲 | 50〜220（ステップレス） |
| 両側にドリルの数 | 3（2つのグループ、合計6） |
| 両側のブレード数 | 3 |
|
掘削スピンドルのテーパー |
BT40 |
| マックス。掘削直径（mm） | φ40 |
| マックス。スピンドル回転速度（r/min） | 6000 |
| ドリル冷却ユニット | MQL 360-2（乾燥冷却） |
| 冷却ユニットのオイル貯蔵容量 | 2L |
| 油を切る | 植物油ベースのマイクロカッティングオイル（2000-25） |
| 燃費 | 5〜50ml/h |
| CNCトロリードライブタイプ | ACサーボモーター、ラック、ピニオン運転 |
| マックス。角度の摂食速度（m/min） | 40 |
| AB軸アライメント移動ドライブメソッド | 線形モーションガイド; ACサーボモーター;ボールスクリューセカンダリドライビング |
| マックス。掘削ヘッドのスケートボード旅行速度（m/min） | 10 |
| 掘削ヘッドドライブタイプ | 線形モーションガイド; ACサーボモーター;ボールスクリューセカンダリドライビング |
| マックス。掘削ヘッドの摂食速度（m/min） | 14 |
| フィーダートロリーアーム作業方法 | 垂直リフティングタイプ |
| 排出側のチップシリンダーの数 | 4 |
| 油圧ステーション冷却方法 | 空冷 |
| CNC軸の数 | 9 |
| 空気圧（MPA） | 1 |
| 総電力 | 約150kw |
