| Condition: | New | LxW: | 3000x3000 mm |
|---|---|---|---|
| Gantry height: | 800 mm | Warranty: | 1 Year |
| Spindle taper: | BT50 | Max.drilling diameter: | Φ80 mm |
| Max.thickness: | ≤180 mm | Tapping diameter: | M3-M28 mm |
| ハイライト: | CNCの内部粉砕機,CNCのプロフィールの粉砕機 |
||

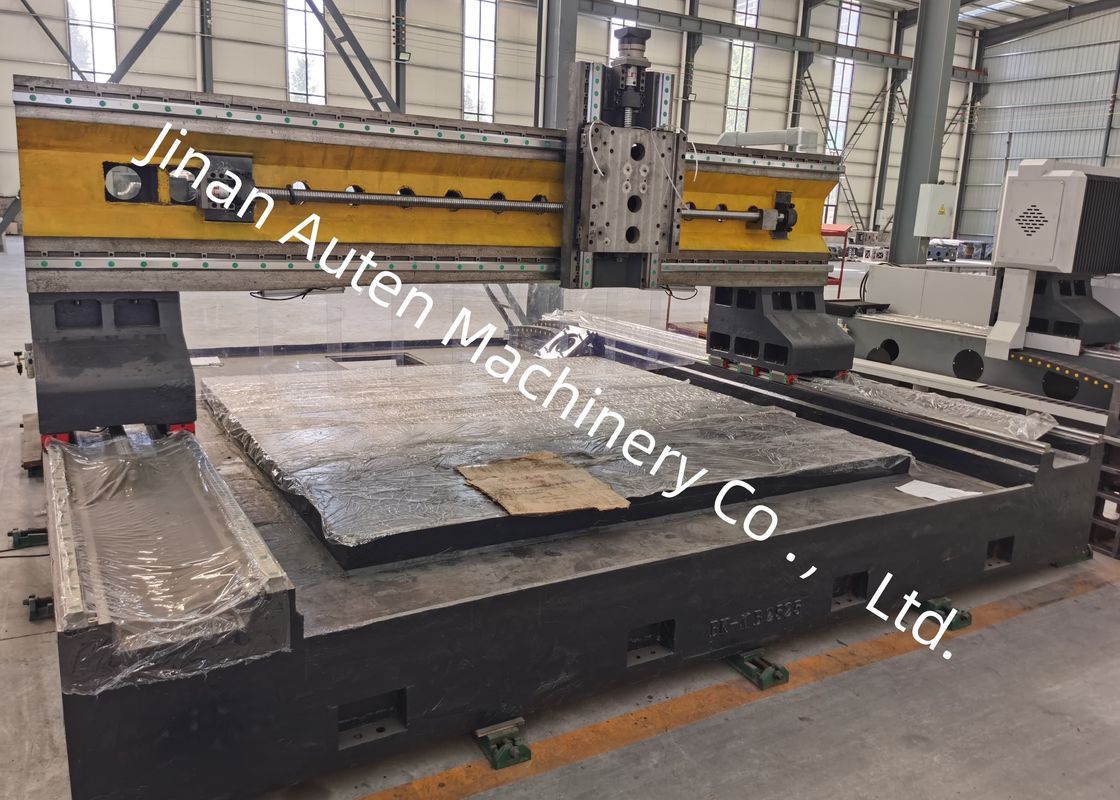

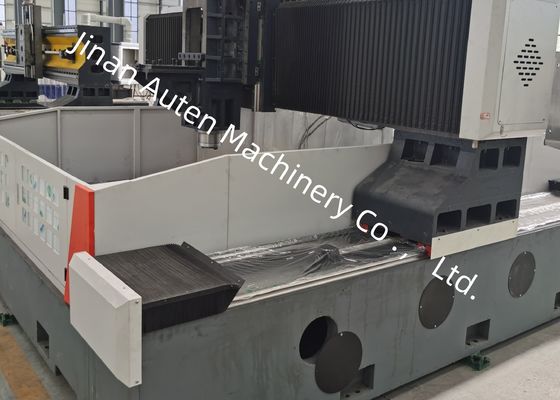

3000x3000mm CNCプレートドリリングとフレーシングマシン 80mmドリリング直径
適用:
プレート/構造部品の掘削,チャンファーリング,タップリング,フレッシングに適しています.
主に,効果範囲内の厚さを持つフレンズ,ディスク,リング,プレートなどの作業部品の高効率の掘削のために設計されています.単材料の部品と複合材料の両方に穴と盲孔を掘り出すことが可能です.機械ツールの加工プロセスはデジタル制御されており,非常に便利な操作を提供します.自動化,高精度,多種生産,および大量生産を可能にします.
仕様:
| 作業部品の大きさ | LxW | 3000×3000 mm |
| ゲントリー高さ | 800 mm | |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療法 | |
| 最大掘削直径 | Φ80 mm | |
| 最大厚さ | ≤180mm | |
| 切断直径 | M3-M28 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 30kW | |
| スピンドルの下端から作業台までの距離 | 200~800mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 3000mm |
| 横の移動速度 | 0~9回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 1x2.4 kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 3000mm |
| フード移動速度 | 0~9m/min | |
| 給水サーボモーターの電源 | 2×2.4 kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 600 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 1x2.4 kW | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C |
0-0.01mm/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | 0-0.01mm/1000mm |
機械構造:
機械床は鋳造構造で,主に作業台,移動式ゲンター,移動式スライドシール,掘削とフレーシングパワーヘッド,自動潤滑装置で構成されています.保護装置,循環冷却装置,デジタル制御システム,電気システムなど,他の構成要素を含む.それはサポートとガイドのためにローリングハードレールペアを採用,トランスミッション用の精密リードスクリューペア, 機械ツールの高い位置付け精度と重複位置付け精度を達成することを保証します.
1作業台:
作業台は灰色鉄 (HT250) で製造され,二次性硬化と電圧処理の後,完成加工を経て,内部品質と寸法安定性を保証します.作業面には鋳造構造があります.
2移動型ガントリー:
移動型ゲンタリーは灰色鋳鉄 (HT250) で作られています.ゲンタリーの前側には超高い負荷容量を持つ2つのローリング線形ガイドペアが装備されています.精密ボールスクリューのセット動力ヘッドスライドがY軸として機能することを可能にする.同じ方向に動いているとき,掘削動力ヘッドは動力ヘッドスライドプレートに搭載されます.ゲントリの動きは,ボールスクリューの回転によって達成されます精密コップリングでサーボモーターで駆動される.
主に,効果範囲内の厚さを持つフレンズ,ディスク,リング,プレートなどの作業部品の高効率の掘削のために設計されています.単材料の部品と複合材料の両方に穴と盲孔を掘り出すことが可能です.機械ツールの加工プロセスはデジタル制御されており,非常に便利な操作を提供し,自動化,高精度,多種生産,および大量生産を可能にします.
これらのサンプルには様々な共通仕様と加工シナリオがカバーされており,ユーザーは加工品質,寸法精度,表面仕上げを直接検査することができます.機械の性能と特定の生産ニーズに適性を評価するための具体的な基準を提供します..
