CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
商品の詳細:
お支払配送条件:
|
| 機能: | あき、叩くこと | 工作物のサイズ: | 1200×1200mm |
|---|---|---|---|
| ゲントリー高さ: | 600mm | スピンドルテーパー: | BT50-150 |
| 最大掘削直径: | Φ50 mm | 最大厚さ: | ≤180mm |
| 切断直径: | M3-M24 mm | サーボ紡錘モーター力: | 11kw |
| ハイライト: | CNC用具の粉砕機,CNCの内部粉砕機 |
||

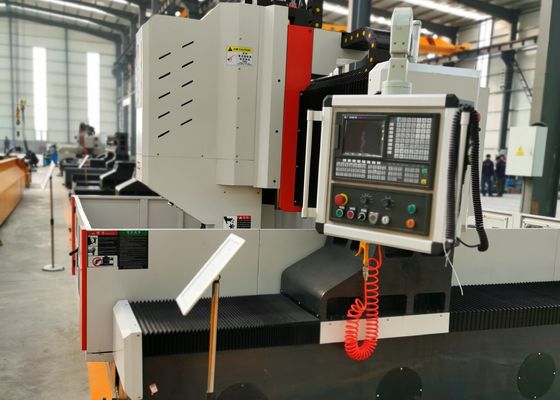

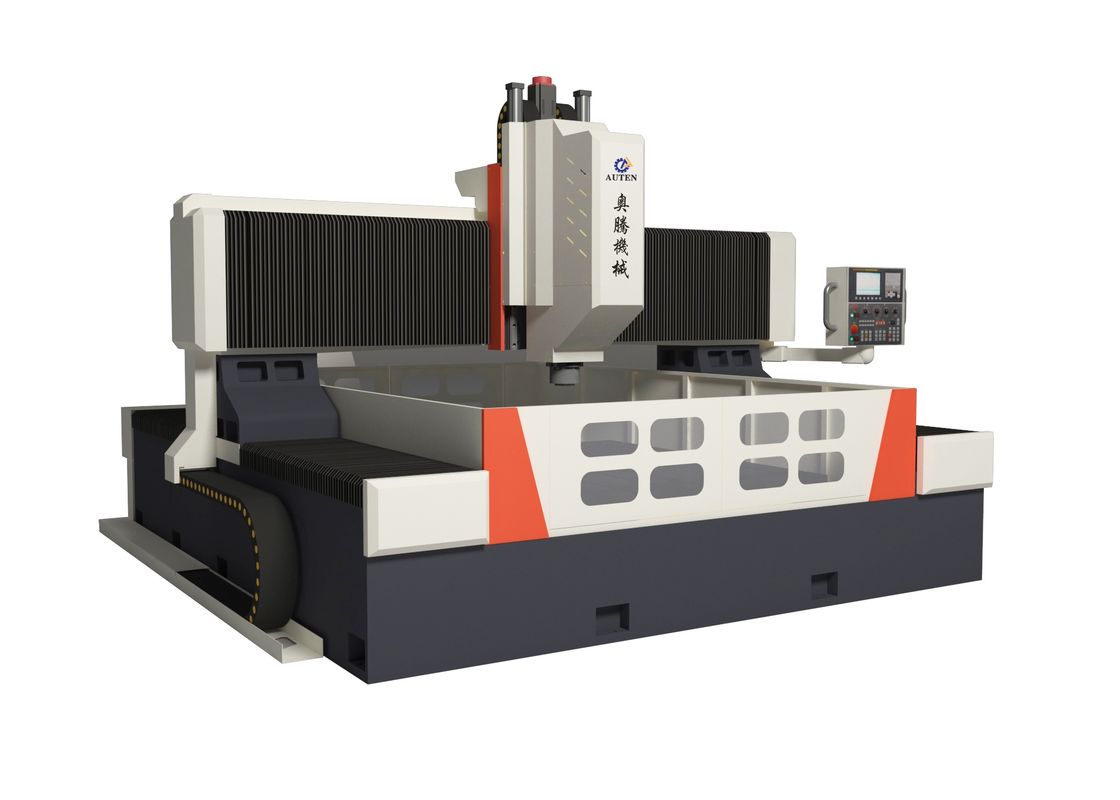

180mm マックス厚さ CNCプレートドリリングとタッピングマシン スピンドルテンパー BT50-150
適用:

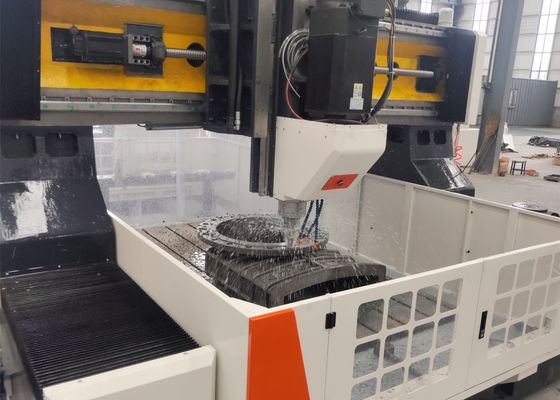

主に,効果範囲内の厚さを持つフレンズ,ディスク,リング,プレートを含む作業部品の高効率の掘削に使用されます.穴や盲孔を通して,単一の材料の部品と複合材料の両方に掘削することができます. 機械ツールの加工プロセスは,非常に便利な操作を特徴とするデジタル制御されています. それは自動化,高精度,多種多様な生産を実現することができます.そして大量生産.
1掘削パワーヘッド:
掘削パワーヘッドは,速度削減とトルク増強のために歯の同期ベルトを使用する専用サーボスピンドルモーターを装備しています 専門精密スピンドルを駆動するために.スピンドルには6列の日本の角接触ベアリング (前方4列,後方2列) が組み込まれ,ステップレス速度変動を実現する.それは空気力ツール交換システムで装備されています, 精密で迅速で便利なツール交換を保証する. 給餌運動は,サーボモーターとボールスクリューによって駆動されます. X軸とY軸は,リンク可能であり,半閉ループ制御を採用します.線形および弧形インターポレーション機能を可能にするスピンドル端にはBT50型角型穴があり,高速回転接頭で装備されており,高速U型掘削センターで加工が可能である.
2トランスミッション装置:
台湾から輸入されたガイドレールとスライダの高精度設計により,スムーズな動作が保証され,重荷容量も効果的に向上します.
a. X軸とZ軸はそれぞれ,水平移動と垂直移動のための導線と負荷レールとして2つのローリング線形ガイドを使用する.この配置は高速掘削の技術要件を満たすX軸とZ軸はACサーボモーターを使用して,精密ボールスクリューを回転させ,線形運動を実現します.
(b) Y軸は両側に2つの重力ローリング線形ガイドを装備しており,そのうちの1つは横に設置された構造で,Y軸の滑り道を形成する.このセットアップは,高硬さと強度要求を満たす ゲントリフレーム低摩擦系数,高速移動速度,優れた振動吸収性能,長期使用寿命などの技術的利点も提供しています.Y軸のトランスミッションは,両式サーボモーター同期駆動技術を採用し,両側に1つのサーボモーターを搭載し,球螺旋を同期的に回転させる.ゲントリーフレームを動かし,CNC処理を可能にします.
3自動潤滑装置と保護装置:
この機械には,台湾から原型の体積部分圧力自動潤滑装置が装備されています.導線のようなすべての動力対を自動的に潤滑することができる.機械ツールのX軸とY軸は,防塵保護カバーで装備されています.作業台の周りに防水スプラッシュバフルが設置されています.
4. 自動チップコンベヤーと循環冷却装置:
自動チップコンベアーは,作業台の後部に設置され,端にフィルタを装着しています.自動チップコンベアーは,フラットチェーンの設計を採用しています.冷却ポンプが片側に設置されています.そして,その出口は,ホースを通して中央の水過濾システムに接続されています.冷却液はチップコンベヤーに流れ,その後チップコンベヤーリフトポンプは冷却液を中央出口フィルタリングシステムにポンプします.フィルタリング冷却液は,高圧冷却ポンプで循環し,切断冷却目的で.
また,スクラップ輸送車も装備されており,鉄のスクラップを便利に輸送する.この設備には,内部および外部のツール冷却システムの両方が備わっています:高速の掘削中に軽いフライリング作業では外部の冷却が利用されます.
S仕様:
| 作業部品の大きさ | LxW | 1200×1200 mm |
| ゲントリー高さ | 600 mm | |
| 作業台 | Tスロット幅 | 28mm |
| 掘削パワーヘッド | QTYは | 1 |
| スピンドル・コーナー | BT2 医療機関 | |
| 最大掘削直径 | Φ50 mm | |
| 最大厚さ | ≤180mm | |
| 切断直径 | M3-M24 mm | |
| スピンドル速度 | 30~3000回転/分 | |
| サーボスピンドルモーターの動力 | 11kW | |
| スピンドルの下端から作業台までの距離 | 200~600mm | |
|
動力ヘッドの横向き移動 (X軸) |
最大水平走行 | 1200mm |
| 横の移動速度 | 0~8回転/分 | |
| 横向き移動のためのサーボモーターの動力 | 1x2.4 kW | |
| ゲントリーの縦移動 (Y軸) | 最大 給餌 ストロック | 1200mm |
| フード移動速度 | 0~8m/min | |
| 給水サーボモーターの電源 | 2×2.4 kW | |
| 垂直のラム・フィード・ムーブメント (Z軸) | マックス ストローク | 400 mm |
| 移動速度 | 0~8m/min | |
| サーボモーターの動力 | 1x2.4 kW | |
| 3軸の位置位置の精度 | X/Y/Z/A/B/C | ±0.015/1000mm |
| 3軸重複位置付け精度 | X/Y/Z/A/B/C | ±0.01/1000mm |
| 総サイズ | LxWxH | 2800×2250×2230mm |
