シングルブレード切断CNCアングルパンチングマーキングおよびシャーリングライン水冷油圧

シングルブレード切断CNCアングルパンチングマーキングおよびシャーリングライン水冷油圧



適用業界:


製品構成:

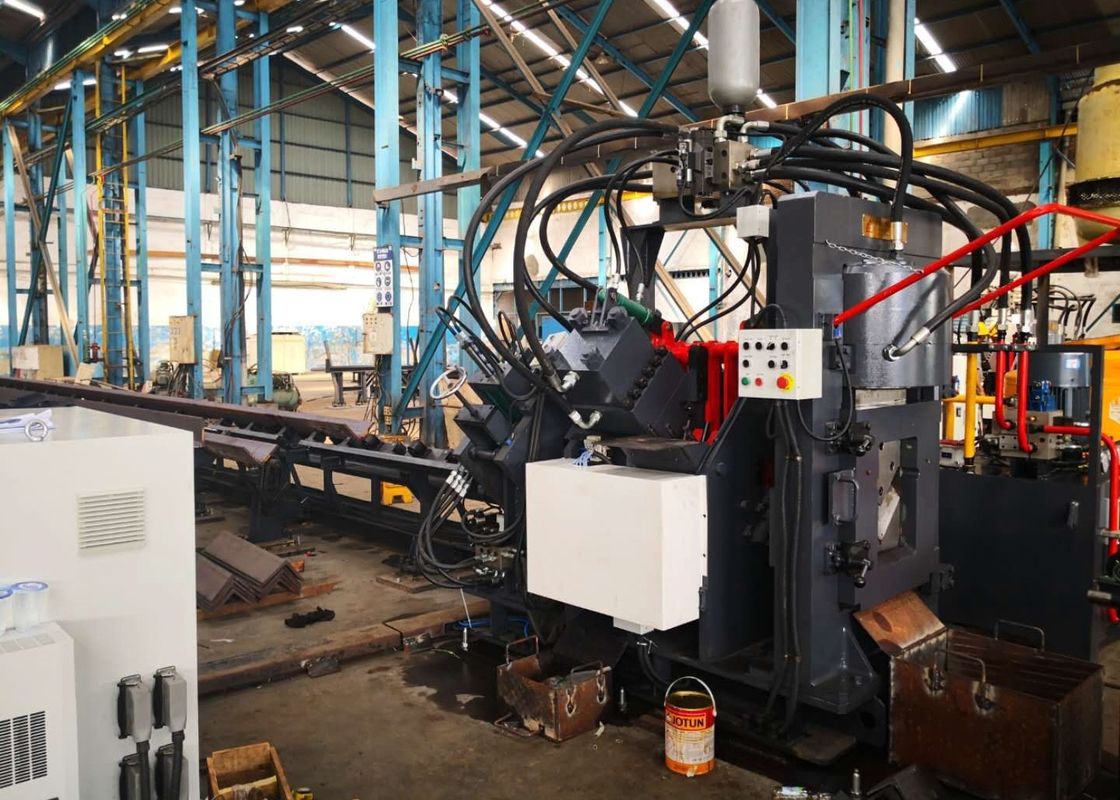

この機械は、主に横コンベア、回転ローディングシステム、インフィードコンベア、CNCインフィードキャリッジ、パンチングユニット、マーキングユニット、切断ユニット、アンローディングコンベア、油圧、電気、空気圧システムなどのコンポーネントで構成されています。


製品の特徴:
1. CNC技術とサーボモーター送り込みを採用し、高効率で安定したワーク精度を誇ります。主要な油圧、空気圧、電気部品はすべて輸入品です。

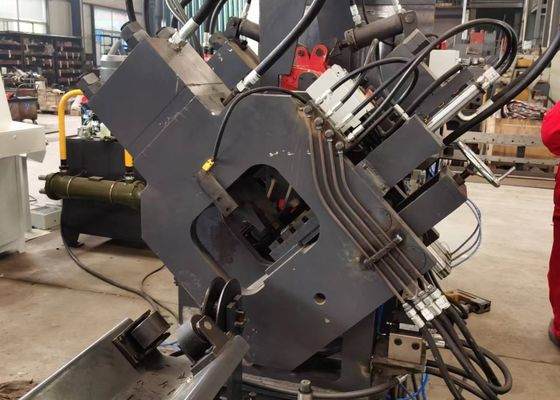

2. 各側に3組のパンチとダイが装備されており、直径の異なる3種類のパンチに対応できます。3組の金型は、PLC制御下でまとめて移動して、パンチングバックマークを調整できます。

3. コンピュータには中国語/英語インターフェースが搭載されており、ユーザーフレンドリーな操作とワーク図面の表示機能を備えています。プログラミングが簡素化されており、ロフティングソフトウェアで生成されたプログラムデータを直接利用できます。プログラムを編集する際には、ワーク寸法、穴径、バックマーク、ワーク数量を入力するだけで済みます。



4. CNCインフィードキャリッジはサーボモーターで駆動され、光電エンコーダを介して情報がフィードバックされます。クローズドループ制御を採用し、高い位置決め精度を確保しています。

5. すべてのマーキング、パンチング、シャーリング操作は自動的に完了します。完成したアングルスチールは、空気圧ターンオーバー装置でアンロードできるため、操作強度を軽減できます。


この機械は、アングルスチールタワー業界におけるアングルスチールのパンチング、マーキング、シャーリング用に設計された専用機器です。アングルスチールタワー業界における一般的な仕様と加工シナリオを網羅したこれらのサンプルにより、ユーザーは機器の加工品質、精度、職人技を直接観察でき、特定の生産ニーズに対するその性能と適合性を評価するための具体的な参考資料として役立ちます。
