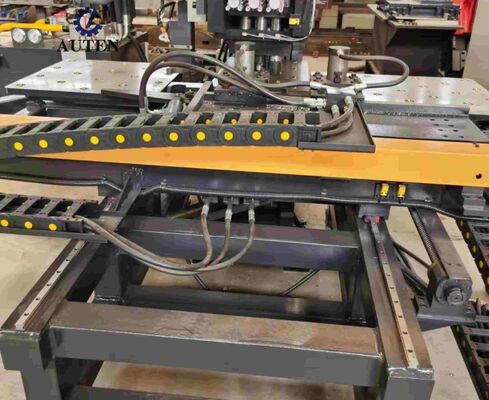

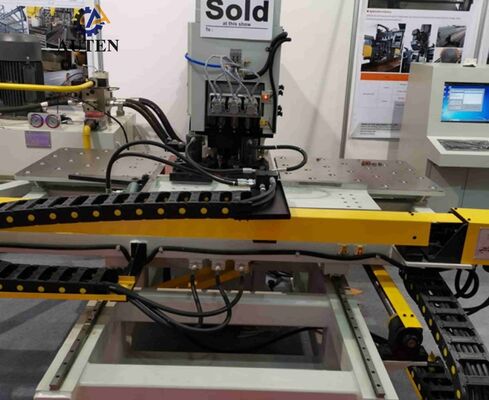

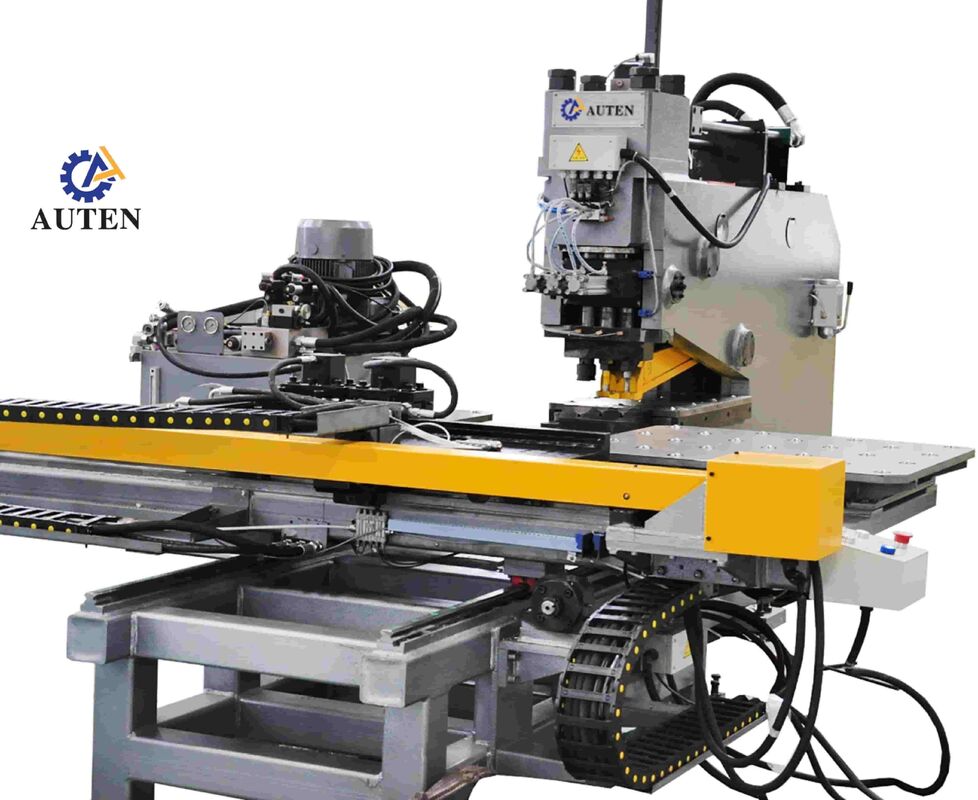

電気制御盤付き BNCZ100型 CNCプレートパンチング・マーキング装置

1. 本機は高強度C型溶接鋼構造を採用し、優れた剛性、耐振性、および広々とした作業領域を備えています。2つのパンチングステーションと1つの専用マーキングステーションからなる3つの自動加工ステーションを搭載し、自動ステーション割出により効率的な加工を実現します。油圧クランプシステムはさまざまな寸法や厚さの鋼板をしっかりと固定し、高精度基準ストッパーにより正確な位置決めを保証します。ボールトランスファー式ワークテーブルにより、スムーズな材料搬送が可能です。X軸およびY軸ユニットはサーボモーターと精密ボールねじで駆動され、PLCベースの閉ループ制御により協調動作することで、完全自動化された高精度なパンチング加工を実現します。加工プログラムは作成・保存・再利用が可能なため、大量生産にも最適です。

2. 高度なCNC制御技術とサーボ駆動送りシステムを統合し、高い生産効率、優れた寸法精度、安定した加工性能、および連続稼働時における一貫した再現性を提供します。

3. 主要な機能ユニットはモジュール式構造で設計されており、日常の点検・整備の簡素化、部品交換の迅速化、メンテナンスに伴うダウンタイムの削減、長期的な設備信頼性の向上を実現しています。

4. 1枚の鋼板に対してパンチングおよびマーキング加工を1つの統合加工サイクル内で実行するため、不要なワークハンドリングを削減し、全体的な加工効率と生産スループットを向上させます。

5. CNC制御システムは直感的なプログラミングインターフェースを備え、CAD図面やネスティング／現図（ロフティング）ソフトウェアで生成された加工データの直接インポートに対応しています。TEKLA NC1ファイルとの互換性によりシームレスなデータ変換が可能で、プログラミング手順を簡素化し、効率的なデジタル生産管理をサポートします。

6. インテリジェントな自己診断および監視機能により、機械の稼働状態を常時監視し、異常を検知して詳細な障害情報を提供します。これにより迅速なトラブルシューティングが可能となり、保全作業を効率化して設備全体の稼働率と信頼性を向上させます。

7. X軸およびY軸の駆動システムには、高性能サーボモーター、精密ボールねじ機構、高精度リニアガイドウェイを採用しており、長期使用においても優れた位置決め精度、再現性、安定した加工性能を確保します。

8. 機械本体は強化C型溶接鋼フレーム製で、優れた構造剛性、動作安定性、および広々とした加工スペースを提供し、多様な鋼板寸法および製造要件に対応します。

9. 本装置は専用マーキングステーション1台を含む、3つの全自動加工ステーションを搭載しています。自動ステーション選択により手作業の介入を最小限に抑えつつ、加工速度、運用の柔軟性、および全体的な生産効率を向上させます。

10. 油圧クランプユニットは、さまざまな板厚の鋼板を強固に保持するように設計されています。高精度ゼロ点基準ストッパーおよびボールトランスファー式ワークテーブルと相まって、加工サイクル全体を通じて信頼性の高いクランプ、正確なワーク位置決め、スムーズな材料搬送を実現します。

11. 2軸CNCモーション制御システムは、精密サーボドライブ、高精度ボールねじ伝動機構、リニアガイドウェイを組み合わせることで精密なX・Y軸位置決めを実現し、各ワークに対する正確なパンチングおよびマーキング位置を保証します。

12. 加工シーケンス全体が自動化されています。オペレーターがワーク図面をCNC制御システムにインポートした後、機械はプログラムされたパンチング、マーキング、ドリル加工を手作業の介入を最小限に抑えて自動的に実行し、生産効率、プロセスの均一性、および作業の信頼性を向上させます。
