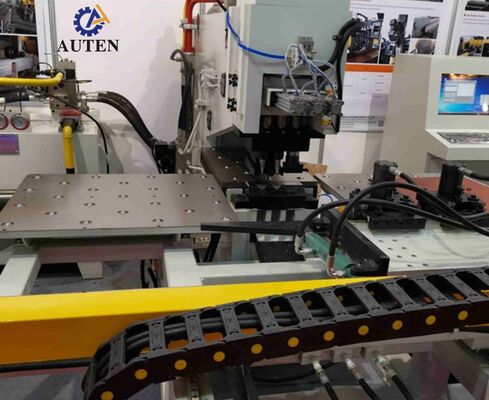

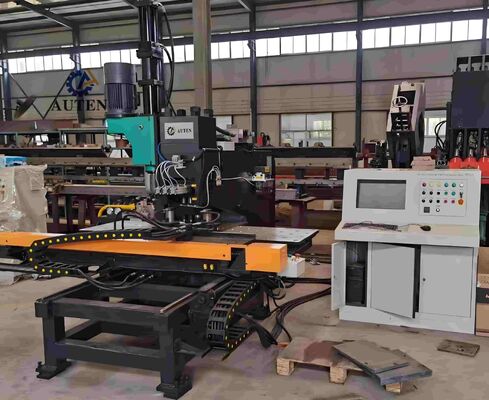

CAD/CAM統合による高効率CNCプレートパンチングマーキングドリル加工機

1. 高剛性C型溶接鋼フレーム構造を採用し、優れた構造強度、高い防振性能、広大な加工エリアを実現しています。2つのパンチングステーションと1つの専用マーキングステーションを含む3つの自動加工ステーションを備え、ステーションの自動インデックス機能を搭載して生産効率を向上させています。油圧クランプシステムは、様々なサイズと厚さの鋼板を確実に保持し、精密基準位置決め装置はワークピースの正確な位置決めを保証します。ボールトランスファーワークテーブルは、加工中の材料移動をスムーズかつ効率的に行います。X軸およびY軸のモーションシステムは、高性能サーボモーターと精密ボールねじ駆動を採用し、PLCベースのクローズドループ制御技術と組み合わせて、完全自動化された高精度なパンチング加工を実現します。システムは、加工プログラムの生成、保存、再利用をサポートしており、効率的で連続的なバッチ生産に最適です。

2. 高度なCNC制御技術とサーボ駆動の送り機構を統合することで、高い生産効率を達成しながら、長期間の連続運転においても優れた加工精度、寸法の一貫性、および再現可能な加工品質を維持します。

3. 主要な機能アセンブリはモジュール設計コンセプトを採用しており、日常的なメンテナンスを簡素化し、部品交換を迅速化し、装置のダウンタイムを削減します。この構造は、機械全体の稼働率を向上させ、信頼性の高い長期的な運転性能を保証します。

4. 1つの統合された加工サイクル内で、1枚の鋼板に対してパンチングおよびマーキング作業を完了することができ、材料移送手順を効果的に削減し、加工効率、生産スループット、および製造生産性を大幅に向上させます。

5. CNC制御システムは、直感的でユーザーフレンドリーなプログラミングインターフェースを備えており、ネスティングおよびロフティングソフトウェアによって生成されたCAD図面および加工データの直接インポートをサポートします。TEKLA NC1ファイルとの完全な互換性により、シームレスなデータ変換、合理化されたプログラム準備、および効率的なデジタル製造管理が可能になります。

6. インテリジェントな監視および自己診断システムを装置に組み込み、運転状況を継続的に監視し、異常な状況を自動的に検出し、詳細な障害情報を提供します。この高度な機能により、迅速なトラブルシューティング、メンテナンス効率の向上、および装置全体の信頼性の向上が可能になります。

7. X軸およびY軸駆動システムは、高性能サーボモーター、精密ボールねじ伝達システム、および高精度リニアガイドウェイを採用しており、優れた位置決め精度、優れた再現性、および長期間にわたる安定した加工性能を提供します。

8. 主機本体は、強化されたC型溶接鋼構造を採用しており、優れた機械的剛性、高い安定性、および様々な鋼板寸法と多様な生産要件に対応できる大きな作業エリアを提供します。

9. 3つの全自動加工ステーション（専用マーキングステーションを含む）を搭載しています。自動ステーション切り替えにより、手動調整の必要性を最小限に抑えながら、加工速度、生産柔軟性、および全体的な運用効率を向上させます。

10. 油圧クランプシステムは、異なる厚さ仕様の鋼板を確実に保持するように特別に設計されています。精密ゼロ基準位置決めブロックおよびボールトランスファーワークテーブルと組み合わせることで、加工プロセス全体を通じて、信頼性の高いクランプ性能、正確なワークピース位置決め、およびスムーズな材料ハンドリングを保証します。

11. デュアル軸CNCモーション制御システムは、精密サーボドライブ、高性能ボールねじ機構、およびリニアガイドウェイシステムを統合しており、高精度のX軸およびY軸位置決めを実現し、加工されるすべてのコンポーネントに対して正確なパンチングおよびマーキング位置を保証します。

12. 全ての加工プロセスは完全に自動化されています。オペレーターはワークピース図面をCNC制御システムにインポートするだけで、機械はオペレーターの関与を最小限に抑えながら、プログラムされたパンチング、マーキング、およびドリル加工を自動的に実行します。この高度な自動化により、生産効率、プロセスの一貫性、および全体的な製造信頼性が向上します。
