商品の詳細:
お支払配送条件:
|
| 関数: | ビームパンチング | 版の厚さ（mm）: | 4〜9 |
|---|---|---|---|
| 材料引張強さ (Mpa): | 最大750 | ワークピース長 (mm): | 4000-12000 mm |
| 公称力: | 1200KN | ワークピースのキャンバー (mm): | ≦7/12M |
| 給餌速度 X: | 50m/min | 給餌速度 Y: | 30m/分 |
| ハイライト: | CNC長長パンシングマシン,薄板金の打つ機械,軽トラック パンシングマシン |
||

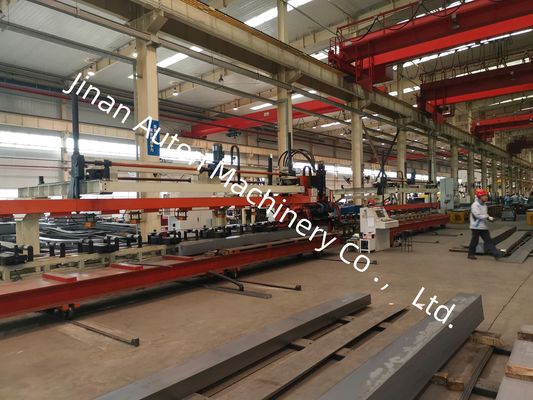

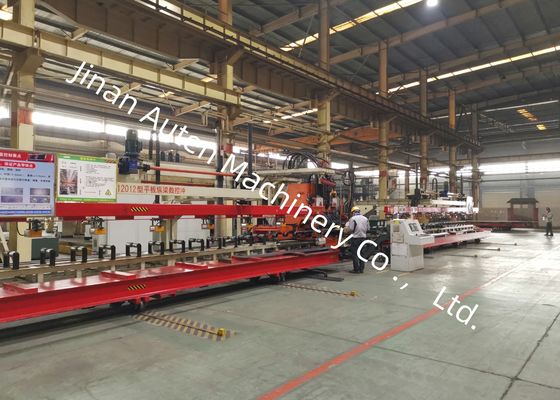

軽トラックビームのために使用される CNC 長度ビームパンシングマシン シート金属加工ライン
製品紹介:
当社は,高性能自動車の長長梁の精密パンシングに専念した高度な高性能CNCシート金属加工ラインを成功裏に開発しました.特別に重用トラックで使用される超幅と厚度帯梁部品用に設計されたシステムでは,優れた加工精度,高生産効率,特殊な運用安定性現代の車両のシャシー製造に理想的なソリューションです
主な技術パラメータ:
| 違う 違う | 名前 | 価値 |
| 1 | 定数力 | 1200KN |
| 2 | 加工プレートの大きさと範囲 | |
| 3 | 長さ | 4000×8000mm |
| 幅 | 200×550mm | |
| 厚さ | 3×6mm | |
| 入荷したシート材料のシークル曲線 | ≤7mm/10m | |
| X軸のシート不均等性 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y軸のシート不均等性 | 5mm | |
| シート曲線 | ≤50mm | |
| シート材料の機械的特性 | σb=510850N/mm2 | |
| 4 | マックス パンシング直径 | φ60mm |
| 5 | モジュール数 | 25 |
| 6 | マックス速さ | |
| X軸 | マックス=50m/min | |
| Y軸 | マックス=30m/min | |
| 7 | 処理精度 | |
| X軸 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y軸 | ±0.2 mm / 600 mm | |
| 8 | 処理方法 | フィルタリング |
| 9 | 参照 |
X軸はプレートの長さに沿って位置し,穴のX座標はプレートの端をベースにします. Y軸はプレートの幅で,基準は中央線です. |
| 11 | 動作モード | 手動,自動 |
製品の特徴
1生産ラインは,高性能のサーボフィードシステムと統合された高度な828D CNC制御システムで装備されています.この組み合わせは,高度な寸法精度を維持しながら,高速な生産速度を保証します生産サイクルを通して一貫した加工品質.
2セルボ駆動の自動中心装置が材料のサポートロール組に組み込まれ,様々な横切りの幾何学を持つ長長線梁の効率的な加工が可能になります.システムでは,高度変化を0~200mmまで自動的に補償します.精密な作業部品の並べ替えと安定した給餌性能を保証します.
3. 機器は,異なる直径の最大25のパンシング・ダイを収容します. 最適化されたツール構成は,迅速なダイの交換と便利な設置を可能にします.生産の柔軟性と運用効率を向上させながら,設置時間を大幅に短縮する.
4材料の積載,パンシング,完成品の卸荷を含む完全な製造サイクルは完全に自動化されています.この統合された生産プロセスは手作業を最小限に抑えます.労働力を減らす製造業全体の生産性を大幅に高めます.
5孔打ち作業中に生成されるスクラップは,統合された廃棄物収集システムを通じて自動的に除去され,清潔な作業環境を維持し,材料の蓄積を防止します.継続的に生産は中断しない
6. インテリジェントプログラミングソフトウェアは,主流のCADプラットフォームによって生成されたAutoCAD図面とDXFファイルの直接輸入をサポートします.直感的なHuman~Machine Interface (HMI) を備えています.ソフトウェアは設計データを機械プログラムに自動的に変換しますプログラミング手順を簡素化し,設定時間を短縮し,プログラミングエラーを最小限に抑える

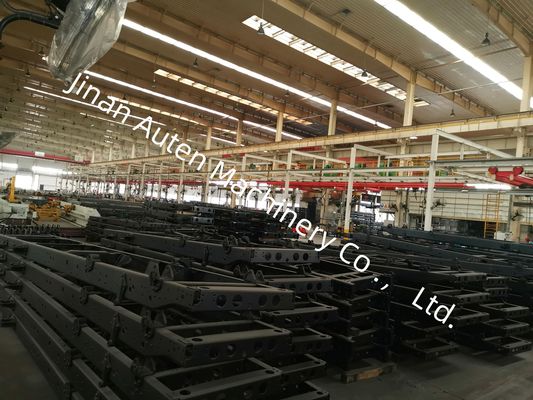

この自動生産ラインで製造された完成した縦梁サンプルを注意深く選択したコレクションをプロダクト・ディスプレイに展示しています鉱山トラックに一般的に適用される様々な仕様を表すこの試作品は,この機械の穴の位置付けの卓越した精度を明確に示しています.優れたパンチング品質顧客,エンジニア,品質検査員が 機械の加工能力,製造精度,生産の信頼性.
この先進的なCNC長長線パッチングマシンは,自動車製造業界で使用される平らな長長線パッチングの精密性のために特別に設計されています.重荷トラックのためのシャーシの縦梁の生産に広く使用されています鉱山車,建設機械,その他の専門商用車.厳格 な 構造 組み立て と 工学 要求 に 応える 高精度 の 穴 の 模様 を 作り出す こと に よっ て高い加工精度,信頼性の高い動作性能,製造効率の向上に大きく貢献する構造の整合性が向上し 製品品質が一貫して優れています
