商品の詳細:
お支払配送条件:
|
| 最大ワークサイズ(mm): | 1500*800 | 最大。打ち抜き径(mm): | Φ26 |
|---|---|---|---|
| 最大。穴あけ径(mm): | Φ50 | ドリルスピンドルのテーパ: | BT50 |
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 800/1200 |
| 文字サイズ(mm): | 14*10*19 | 数量性格の: | 12 |
| ハイライト: | 中古CNCプレートパンチングマシン,鋼鉄塔工業プレートパンシングマシン,CNCの打つ機械 |
||

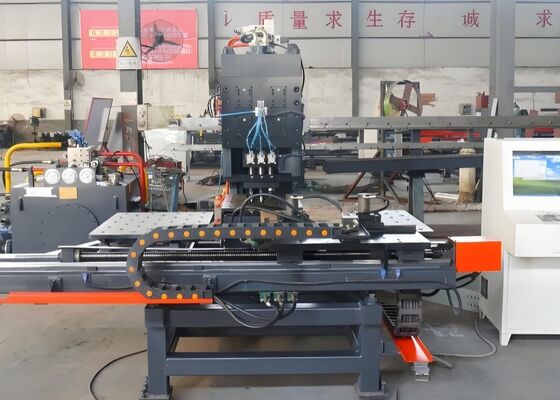

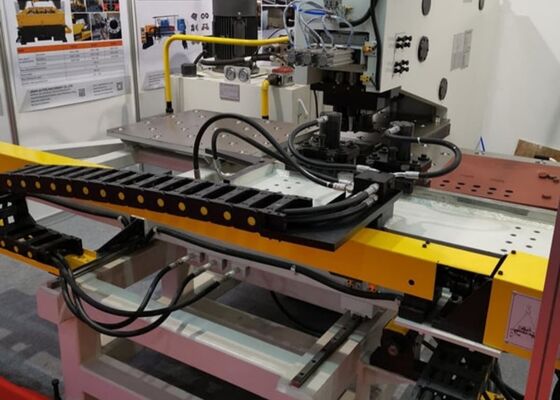

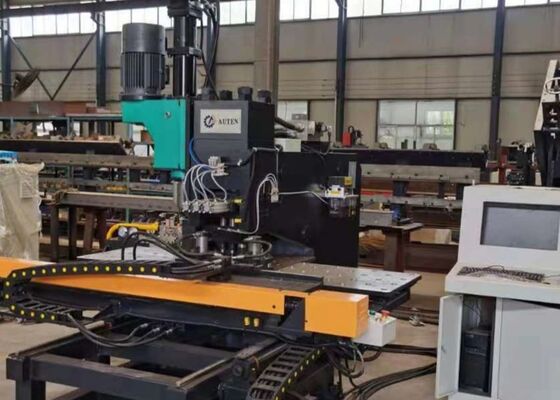

鋼鉄タワー産業のために使用される 4 ダイステーションのCNCパンシングマシン
製品紹介:
CNCプレートパンシングとドリリングマシンは,鉄鋼塔製造産業のために設計され,鉄鋼プレート部品の高精度パンシング,マーク,ドリリングを提供しています.トランスミッションタワーの製造以外機械は,様々な種類の金属プレート加工に非常に柔軟性があります.高生産性を要求する幅広い産業用金属製造アプリケーションに理想的なソリューションです精度と信頼性
製品構成:
| モデル | BNHD120 | |
| パーツの最大サイズ (mm) | 1500*800 | |
| 最大パンシング直径 (mm) | Φ26 | |
| 最大掘削直径 (mm) | Φ50 | |
| 掘削スピンドルのコナー | BT2 医療法 | |
| プレートの厚さ (mm) | パンチング | 5ほら25 (Q235) |
| 掘削 | 40 | |
| 打撃力 (kN) | 1000/1200 | |
| 標識力 (kN) | 800/1200 | |
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 |
| 掘削 | 穴の直径によって異なります | |
| 文字のサイズ (mm) | 14*10*19 | |
| 性格のQty | 12 | |
| ダイステーション | 4 | |
| 掘削の加熱速度 (mm/min) | 0~5000 | |
| 掘削スピンドルの走行 (mm) | 350 | |
| 掘削スピンドルの回転速度 (r/min) | 30~3000 | |
| プログラムモード | コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア | |
| 総寸法 L*W*H (m) | 3.3*3.2*3 | |
製品の特徴:
1機械は,強固なCフレームの溶接鋼構造を備えており,優れた構造的硬さと大きな操作領域を提供します.1つの専用マークステーションを含む生産効率を向上させるための自動ステーションインデックスで,水力固定装置は,さまざまなサイズと厚さの作業部品を収容します.精度ゼロ参照位置位置ブロックが正確なアライナメントを保証している間. ボール移転作業台は,スムーズな材料の取り扱いと努力のない位置付けを可能にします. X軸とY軸の両方は,高性能のサーボモーターと精密なボールスクリューによって駆動されます.PLCベースのCNCシステムで制御される位置付けで,特殊なパンシング精度を達成する機械のプログラムが保存され,呼び戻され,再利用され,機械は連続的なバッチ生産に非常に効率的です.
2機械は,高度なCNC制御技術と,サーボ駆動の給餌システムを統合し,優れた寸法精度を維持しながら,優れた加工効率を提供します.定位精度工材の種類も多様です.
3主要な機能組成はモジュール式設計の概念を採用し,日常的な保守を簡素化し,サービス時間を短縮し,機器の停止時間を最小限に抑える.長期的な運用信頼性を向上させる.
4完全に統合された加工プラットフォームにパンシング,マーク,ドリリングを組み合わせます.単一の生産サイクルで複数の製造作業を効率的に完了できるようにする処理時間を短縮し,全体的な生産性を向上させる.
5掘削モジュールは,迅速な位置付け,精密なフィード制御,高速の引き込み機能で設計されています.この最適化された設計は,安定した掘削性能を保証しながら,大幅に加工効率を向上させる優れた穴の質と一貫した加工精度です
6先進的な自動診断監視システムは,機械の動作状態を継続的に監視し,異常を自動的に検出し,故障を特定します.これは迅速なトラブルシューティングを可能にします.予期せぬ停止時間を最小限に抑える信頼性の高い長期運用を保証します.
7. CNCプログラミングインターフェイスは,シンプルで効率的な操作のために設計されています. ユーザーは,穴の直径,穴の座標,機械プログラムを自動的に生成する生産量制御システムはまた,CAD/CAMおよびローフィティングソフトウェアによって生成された処理ファイルの直接輸入をサポートし,シームレスなデータ変換と高効率の生産プログラミングを保証します.
機械の詳細:
この特殊なCNC金属プレート加工システムは,送電塔製造に使用される鉄板の高精度パンシング,マーク,ドリリングのために設計されています.それは一貫して寸法精度のための厳格な要求を満たす鉄鋼塔産業における主要用途に加えて,機械は,複数の産業部門の幅広い金属プレート製造アプリケーションのために,信頼性と効率的な処理能力を提供します.高生産効率,卓越した加工精度, 安定した運用性能を組み合わせて, 製造業者が生産ワークフローを最適化し,製造生産性を高め,高品質の完成部品を一貫して生産します.
