CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 関数: | ビームパンチング | 版の厚さ（mm）: | 4〜9 |
|---|---|---|---|
| 材料引張強さ (Mpa): | 最大750 | ワークピース長 (mm): | 4000-12000 mm |
| 公称力: | 1200KN | ワークピースのキャンバー (mm): | ≦7/12M |
| 給餌速度 X: | 50m/min | 給餌速度 Y: | 30m/分 |
| ハイライト: | 自動化板金属パンシング加工ライン,9mm シートメタルパンシング加工ライン,4mm シートメタルパンシング加工ライン |
||

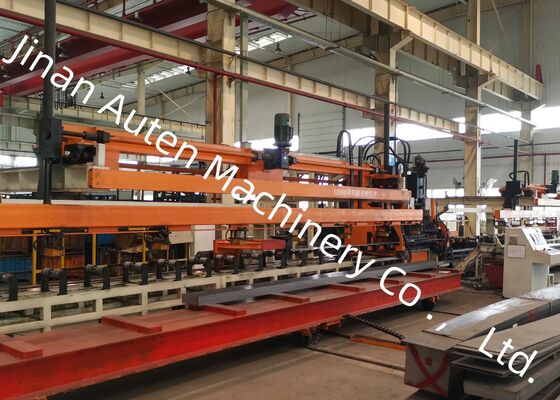

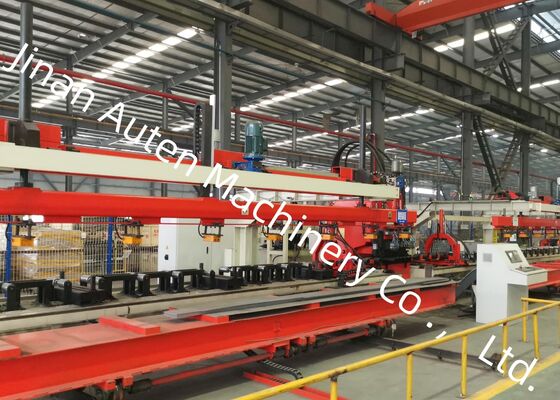

4-9mm プレート厚さ 重荷車両のための自動化CNCシート金属パンシング加工ライン
製品紹介:
私たちの会社は独立して 最先端の技術を開発しました高性能自動化板金属加工ライン,高強度自動車用長線梁の精密パンシング用に特別設計システムは,重用車,鉱山トラック,建設機械,自動車などで一般的に使用される超幅と重量計長線梁部品の加工に最適化されています.他の特殊商用車卓越した生産性,加工精度,運用信頼性
主な技術パラメータ:
| 違う 違う | 名前 | 価値 |
| 1 | 定数力 | 1200KN |
| 2 | 加工プレートの大きさと範囲 | |
| 3 | 長さ | 4000×8000mm |
| 幅 | 200×550mm | |
| 厚さ | 3×6mm | |
| 入荷したシート材料のシークル曲線 | ≤7mm/10m | |
| X軸のシート不均等性 | ≤10mm/1000mm,≤20mm/8000mm | |
| Y軸のシート不均等性 | 5mm | |
| シート曲線 | ≤50mm | |
| シート材料の機械的特性 | σb=510850N/mm2 | |
| 4 | マックス パンシング直径 | φ60mm |
| 5 | モジュール数 | 25 |
| 6 | マックス速さ | |
| X軸 | マックス=50m/min | |
| Y軸 | マックス=30m/min | |
| 7 | 処理精度 | |
| X軸 | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000mm | |
| Y軸 | ±0.2 mm / 600 mm | |
| 8 | 処理方法 | フィルタリング |
| 9 | 参照 |
X軸はプレートの長さに沿って位置し,穴のX座標はプレートの端をベースにします. Y軸はプレートの幅で,基準は中央線です. |
| 11 | 動作モード | 手動,自動 |
製品の特徴

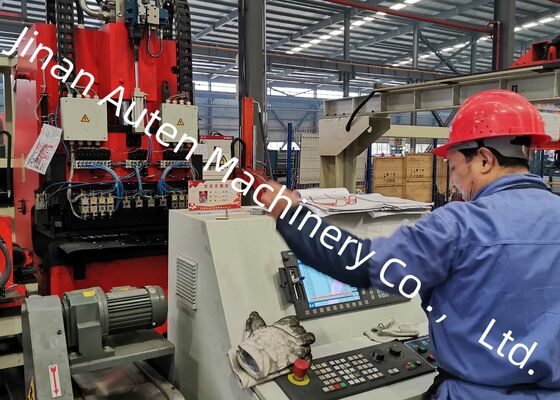

1生産ラインは,高性能のサーボ駆動の給餌技術と統合された先進的な828D CNC制御システムで装備されています.この構成は,優れた寸法精度と各パーツの繰り返しの加工品質を維持しながら高速生産を保証.
2配送サポートロールシステムにセルボ制御の自動中心化メカニズムが組み込まれ,異なる横切断プロファイルの縦軸梁の効率的な加工が可能になります.システムでは,高度変化を0~200mmまで自動的に補償します.材料の正確な位置と安定した給餌性能を保証します.
3機械は,異なる直径の最大25個のパンシング・ダイを収容することができる.その最適化されたツーリング構造により,ダイを迅速に交換し,簡単にインストールすることができます.設置時間を大幅に短縮し,生産柔軟性を向上させる.
4材料の積載,パンチ,完成品の卸荷は,生産サイクル全体を通して自動的に行われます.この完全に自動化されたワークフローは,手動の介入を大幅に削減します.労働費を削減する生産効率を最大化します
5パンシング過程で生成されるスクラップは,統合された廃棄物除去システムを通じて自動的に放出され,収集され,清潔な生産環境を維持し,継続的な,機械の連続運転.
6. インテリジェントプログラミングソフトウェアは,主流のCADシステムによって生成されたAutoCAD図面とDXFファイルの直接輸入をサポートします.直感的なヒューマン・マシン・インターフェース (HMI) を備えています.ソフトウェアは設計データを機械プログラムに自動的に変換しますプログラミング手順を簡素化し,生産準備時間を短縮し,プログラミングエラーの可能性を最小限に抑える.
製品展示には,この自動生産ラインで製造された 精巧に選択された完成した縦梁サンプルが含まれます鉱山トラックに一般的に使用される複数の仕様をカバーするこの試作品は,機械の優れた穴の位置付け精度,優れたパンチング品質,優れた寸法一致性機器の加工精度と製造性能を直接評価する.
この先進的なCNCパンシングシステムは,自動車製造産業で使用される平らな長長線梁の精密パンシングのために設計されています.特別にトラック用のシャシの縦梁の加工のために開発されています.高精度な穴模様の製造により, 要求される組み立てと構造要件を満たす.機械は,重荷を負担する重要な部品のための信頼性の高い製造ソリューションを提供します.優れた製品品質,構造的整合性,生産効率を保証する
