CNCの訓練のための中国の最上質の製造、打ち、角度の機械、ビーム、版およびフランジを形作る製粉切れる!
新しいものをしなさい、よい物をしなさい!
|
|
商品の詳細:
お支払配送条件:
|
| 最大ワークサイズ(mm): | 1500*800 | 最大。打ち抜き径(mm): | Φ26 |
|---|---|---|---|
| 最大。穴あけ径(mm): | Φ50 | ドリルスピンドルのテーパ: | BT50 |
| パンチ力(kN): | 1000/1200 | マーキング力(kN): | 800/1200 |
| 文字サイズ(mm): | 14*10*19 | 数量性格の: | 12 |
| ハイライト: | 鋼板のCNCパンシングマシン,50mmCNCプレートパンシングマシン,鋼板部品のパンチングマシン |
||

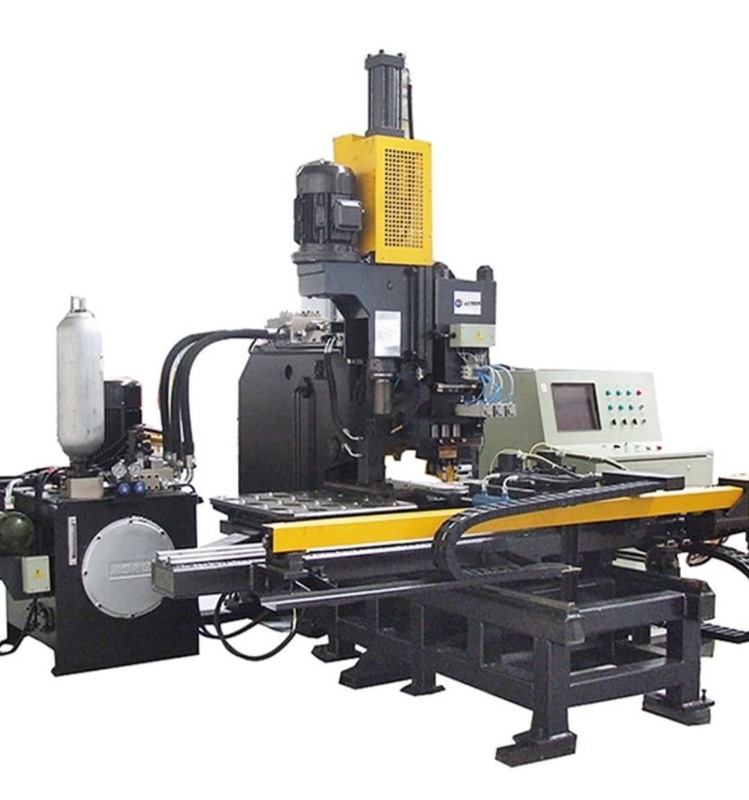

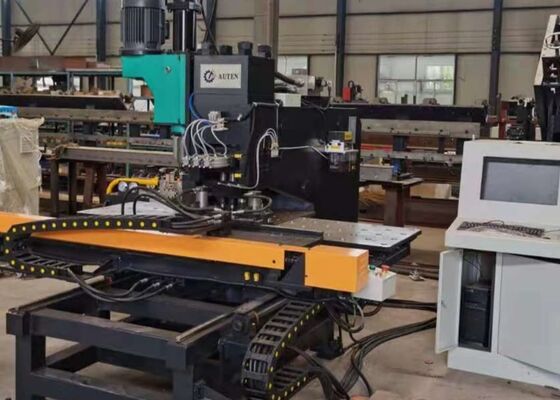

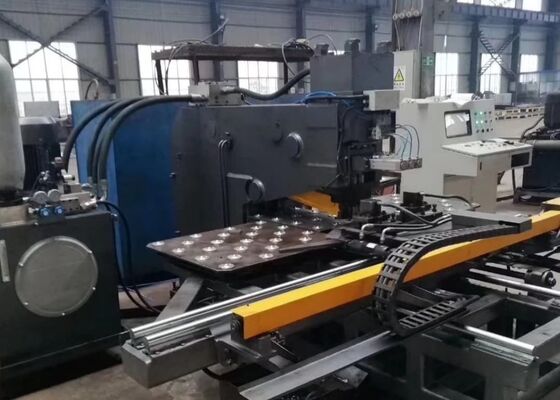

50mm マックス. 掘削直径 鋼板部品のためのCNCプレートパンシングマシン
製品紹介:
このCNCプレートパンチングとドリリングマシンは 鉄塔製造産業のために 特別に開発されています 高精度なパンチング,マーク,鋼板部品の掘削作業塔の製造に加えて,この機械は,金属プレートの幅広い加工に際立った汎用性を提供しています.様々な産業用製造用途に理想的なソリューションになります.
製品構成:
| モデル | BNHD120 | |
| パーツの最大サイズ (mm) | 1500*800 | |
| 最大パンシング直径 (mm) | Φ26 | |
| 最大掘削直径 (mm) | Φ50 | |
| 掘削スピンドルのコナー | BT2 医療法 | |
| プレートの厚さ (mm) | パンチング | 5ほら25 (Q235) |
| 掘削 | 40 | |
| 打撃力 (kN) | 1000/1200 | |
| 標識力 (kN) | 800/1200 | |
| 穴とプレートの縁間の最小距離 (mm) | パンチング | 25 |
| 掘削 | 穴の直径によって異なります | |
| 文字のサイズ (mm) | 14*10*19 | |
| 性格のQty | 12 | |
| ダイステーション | 4 | |
| 掘削の加熱速度 (mm/min) | 0~5000 | |
| 掘削スピンドルの走行 (mm) | 350 | |
| 掘削スピンドルの回転速度 (r/min) | 30~3000 | |
| プログラムモード | コマンドプログラミング,Auto CAD 図面やレイアウトソフトウェア | |
| 総寸法 L*W*H (m) | 3.3*3.2*3 | |
製品の特徴:
1機械は,優れた硬さと広い作業領域を提供する重用Cフレームの溶接鋼構造を採用しています.1つの専用マークステーションを含む生産効率を最大化するために自動ステーションインデックスで,水力圧縮システムは,様々な寸法や厚さの作業部件を収容するように設計されています.精度ゼロ参照位置位置ブロックが正確なアライナメントを保証している間. ボール移転作業台は,スムーズな材料の取り扱いと不努力のポジショニングを可能にします. X軸とY軸の動きは,高性能のサーボモーターと精密なボールスクリューによって駆動されます.PLCベースのCNCシステムで制御される位置付けで,高度な精度のあるパンシング操作を達成する機械プログラムが保存され,取得され,再利用され,継続的なバッチ生産に非常に適しています.
2機械は,先端のCNC技術と,サーボ駆動の供給を統合しています.卓越した加工効率を保ちながら,幅広いパーツで卓越した寸法精度と繰り返し性を維持する.
3主要な機能組成は,モジュール構造を用いて設計され,便利なメンテナンス,簡素化されたサービス,および機器のダウンタイムを削減できます.
4装置は,完全に統合された加工プロセスにパンシング,マーク,ドリリングを組み合わせます.単一の生産サイクルで複数の製造作業を効率的に完了できるようにする.
5掘削装置は,高速接近,精密フィード,高速回帰機能で設計されています.安定した掘削品質と一貫した生産パフォーマンスを確保しながら,機械加工効率を大幅に向上させる.
6自動診断の監視システムで 機械の動作を継続的に監視します障害を迅速に特定し,設備の信頼性を最大化し,生産中断を最小限に抑えるための間に合う保守を容易にする.
7. プログラミングシステムは直感的で操作に友好的です. ユーザーは,穴の直径,穴の座標,生産量などのパラメータを入力するだけで,機械プログラムを生成できます.制御システムはまた,CAD/CAMおよびローフィティングソフトウェアによって生成された処理データの直接輸入をサポート効率的な生産計画を確保する.
機械の詳細:
この専用のCNC金属加工システムは,鉄塔製造に使用される鋼板の高精度パンシング,マーク,ドリリングのために設計されています.それは一貫して次元精度のための要求を満たす鋼鉄塔産業以外にも機械は,複数の製造部門の様々な金属プレートアプリケーションのための信頼性と効率的な加工ソリューションを提供します.高生産性,卓越した加工精度,信頼性の高い運用性能を組み合わせることで,生産効率を向上させ,製造作業流程を最適化します.生産品の品質が一貫して優れている.
