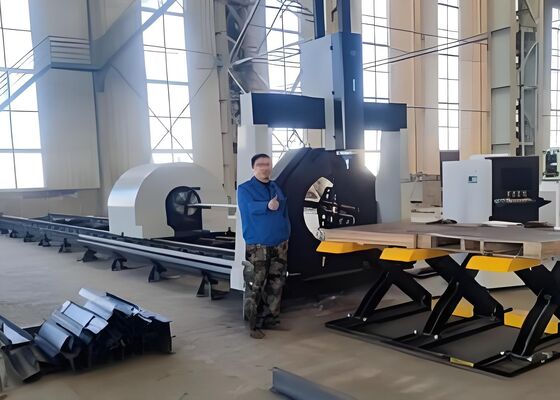

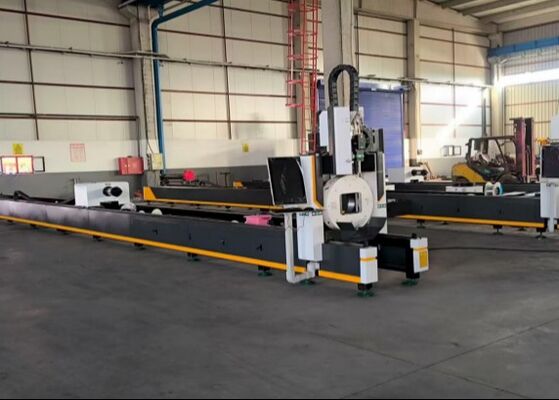

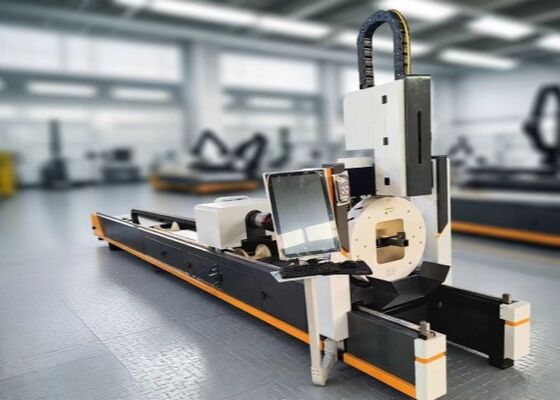

300mm X 軸旅程 CNC レーザー管切断機ライン ≤30mm 仕立て長さ

300mm X 軸旅程 CNC レーザー管切断機ライン ≤30mm 仕立て長さ

製品紹介:

レーザー管切断システムは、標準的な炭素鋼管、ステンレス鋼管、アルミニウム合金管、銅管など、さまざまな管材やパイプ材を加工できるように特別に設計されています。滑らかでバリのないエッジによる高精度の切断を実現し、最小限の熱変形と優れた寸法精度を保証します。このプラットフォームは、角度のある切断、ノッチ、穿孔などの複雑な切断設計に対応しており、金属加工、構造構造、および工業製造におけるアプリケーションに高度に適応できます。高度なレーザー技術を活用するこのシステムは、効率的で自動化された操作を可能にし、さまざまな材料や厚さにわたって一貫した品質を提供します。

製品の技術パラメータ

1.2製品の主な構成

シリーズ光ファイバーパイプ切断機の主なコンポーネントは、機械エンジン、制御システム、レーザー、チラーなどです。

1.3.工作機械主エンジン部

工作機械のコアコンポーネントは光ファイバーパイプ切断機の主要部分を構成し、切断機能と精度は本体ユニットによって実現されます。本体ユニットは、ベッド、フロントチャック、リアチャック、ビームおよびX軸アセンブリ、Z軸アセンブリ、レーザーヘッド、可変径ホイール支持機構、補助システム（潤滑、空圧、水回路を含む）、電気制御盤、表示画面、操作パネルで構成されます。

1.4 電気制御システム

光ファイバーパイプ切断機の電気制御システムは、さまざまな切断パターンを正確に実行する上で重要な役割を果たします。このシステムは主に数値制御 (CNC) システムと低電圧電気サブシステムで構成されています。

本機の CNC システムには、Windows オペレーティング環境をベースとした高性能制御プラットフォームが搭載されています。安定した信頼性の高い動作を提供し、迅速な補間、ユーザーフレンドリーな操作、優れた動的パフォーマンス、および高い負荷容量を備えています。

1.5 低電圧電気システム

低電圧電気サブシステムは電気制御キャビネット内に収容されており、機械全体の制御のインターフェースとして機能します。すべての重要な電気コンポーネントは国内および海外の評判の良いメーカーから調達されており、動作の安定性、信頼性、応答性が保証されています。駆動モーターは AC サーボモーターで、機械の X 軸と Y 軸に電力を供給し、優れた加速性と迅速な応答を実現します。カッティングヘッドの送り軸となるZ軸は保持ブレーキ付きACサーボモータで駆動されており、動的応答性に優れ、追従制御やNC制御にも対応しています。

2. 主要コンポーネントまたは機能ユニットの構造、機能および動作原理

2.1 ベッドの組み立て

ベッド アセンブリは、ギア ラックを駆動する CNC 制御の AC サーボ モーターを通じて Y 軸の往復運動を実現し、素早い動きを可能にします。 Y軸ラックとリニアガイドレールはどちらも高精度部品を使用しており、正確な伝達を保証します。機械の動作を保護するために、移動端リミット スイッチと機械的ハード リミット デバイスが取り付けられています。本体にはベッド可動部の自動潤滑システムが装備されており、ガイドレール、ギヤ、ラックなどのスムーズな動作と長寿命化を実現します。

2.2 クロスビームと X 軸および Z 軸アセンブリ

レーザーヘッドの可動部品の剛性と安定性を確保するために、ビームには応力除去アニールが施され、粗加工後に振動処理が行われます。 X軸とZ軸は高精度モジュールによって駆動されます。動作中は、リミット スイッチが移動範囲を調整し、弾性バッファの機械的ストップが両端に取り付けられ、システムの安全な動作が保証されます。

Z 軸アセンブリは主に、レーザー ヘッドの垂直方向の動きを容易にします。この垂直方向の動きは、リニア モジュールを駆動するサーボ モーターを制御する CNC システムによって実行され、それによって Z 軸プラットフォームを上下に動かします。近接スイッチは移動の上限と下限の両方に取り付けられており、ムーブメントの安全性、信頼性、精度を確保しています。

この装置は、さまざまなパイプ材料の切断用に特別に設計されており、標準的な炭素鋼パイプ、ステンレス鋼パイプ、アルミニウム合金パイプ、銅パイプに適しています。パイプの表面品質と構造的完全性を維持しながら、これらの材料を正確かつきれいに切断します。この適応性により、複数の種類のパイプが処理される金属加工、建設、工業生産における用途に非常に適しています。
