商品の詳細:
お支払配送条件:
|
| 有効加工長さ: | 300mm | 加工板厚: | 5~300mm |
|---|---|---|---|
| 加工板幅: | 100mm以上 | ミリング角度: | 0～85、-45～0° |
| スピード: | 2500mm/min | 製粉の速度: | 100～1500mm/分 |
| 最大水平フライスストローク: | ≥300mm | 最大縦フライスストローク: | ≥500mm |
| ハイライト: | 二重動力ヘッドフレーズ機,100-1500mm/Min フリース機,二重駆動式フレーシングマシン |
||

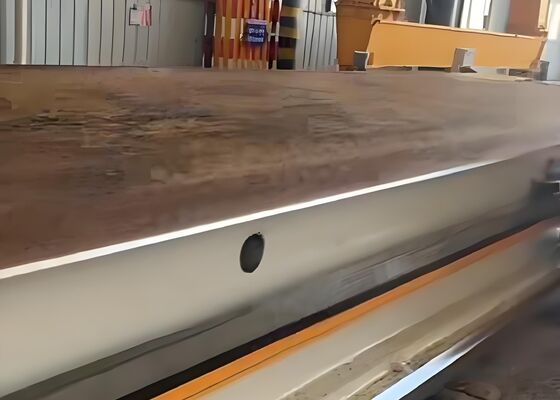

100-1500mm/Min 磨き速度 双駆動 双動力 頭磨き機
概要:
XBシリーズのフレッシングマシン 圧力ビームなしは,先進的で効率的な新しいフレッシング機器です 独立して開発され,私たちの会社によって製造されています特許局から発行された国内用品モデル特許を取得した唯一の製品です圧力容器,ボイラー,造船,大きな模具と機械,鉄鋼構造,電力,化学,特殊合金板や新しい材料を磨くのに特に適していますプレートの事前溶接加工にも使えます
装置の組成:
機器は主に以下の部品で構成されています: (1) 機械床, (2) 作業台 (電磁チャック付き), (3) ガイドレール, (4) リフティング・コラム, (5) フレーシング・パワーヘッド, (6) パワー・トロッキー,(7) フレーシング・カット・ヘッド, (8) 電動制御箱, (9) 潤滑装置, (10) 導電装置, (11) 保護装置, (12) 位置付け装置, (13) 材料サポート装置, (14) 塗料, (15) 切削ツール切断頭.
仕様:
| はい |
ポイント |
パラメータ値 |
ユニット |
コメント |
| 1 |
実効的な磨き距離 |
3000 | mm |
2つのパワーヘッドが同時に同じ方向で1回のパスで切断され,有効切断は3000mmに達する. |
| 2 |
加工プレートの厚さ |
5〜300 | mm | |
|
機械プレートの幅 |
100 | mm |
紙の幅は100mm未満ではない. |
|
| 3 | フリースする角度 |
0-85号で -45 -0 |
o |
前面の斜面角: 0°85° バックベーブ角度: 0 〜 45° |
| 4 |
速度の速さ |
2500 | mm/min | |
| 5 | 磨き速度 | 100から1500 | mm/min |
材料と切断深さに基づいて |
| 6 | 最大水平フレスリングストローク | ≥300mm | ||
| 7 | 最大垂直フレーシングストロック | ≥500mm | ||
| 8 | 加工表面の粗さ | ラ3.2-125 |
歩行速度に基づいて |
|
| 9 |
ベッドのガイドウェイの直直さ |
≤0.40mm/3000 | 片面 | |
| 11 |
フリースパワーヘッドの速度 |
960 | r/min | DLT-2 無油惑星型 シンプルで実用的な |
| 13 |
フリース切断器の直径 |
125 | mm |
ユニバーサル 160 |
| 14 |
電磁磁石チャックの数 (チャックのサイズ400x220) |
6 | セット | プロの製造者によって製造され,当社の社内で製造されていません. |
| 15 | 電磁常磁気チャック吸着力 | 3 | T | |
| 16 |
手動の材料停止装置 |
4 | セット |
直さ 0.40mm/30000 |
| 17 |
主材料の支架 |
5 | セット | 1.2M/上面 ユニバーサル・ホール |
| 18 | 床から作業台の高さ | 900 | mm |
マウントパッドの高さ 50mm |
| 19 |
作業台の幅 |
520 | mm | 垂直作業台の幅 |
| 20 | 作業台の切断長 | 3000 | mm |
作業台全体の長さ: 5500mm |
| 19 |
フードモーターパワー |
1.5 | KW |
シュナイダー・エレクトリックの周波数変換器 |
| 20 |
フリースモーターの動力 |
7.5 | KW | 変速周波数制御 シュナイダー電気周波数コンバーター |
| 21 |
リフティングモーター |
0.75 | KW | |
| 22 | 潤滑油ポンプのモーターパワー | 100 | W | |
| 23 |
装置の寸法 |
長さ 5500mm × 2700mm (支え枠を含む) × 高さ 2100mm |
||
| 24 | 電源 |
3相3ワイヤ380VAC (±15%),50Hz (±1Hz) |
||
| 25 |
環境条件 |
-10°Cから -45°C 相対湿度 20%~95% |
||
| 26 |
機械工具の静止音 |
< 85dB (A) | ||
| 27 | 高さ | < 1500m | ||
構造的特徴:
1双駆動 双電源ヘッド
二重動力ヘッドとは,XB-3メーターフレッシングマシンのガイドレールに設置された2つの独立した駆動とフレッシングパワーヘッドユニット (実効的なフレッシング距離) を意味します.2つのユニットは,個別にまたは組み合わせて制御することができます.異なるベーブルと末面を同時にまたは個別に磨くことができます.
2つのパワーヘッドを搭載した装置ごとに最大切断長:XB-3では3メートル
装置の長さと実用的なテーブル設置寸法: 1つのガイドレールに2つのウォーキングメカニズムと2つの電源ヘッドを設置したため,3mの長さのシート金属を磨くとき,切断頭と工具の切断切断の有効長さを考慮する必要があります.ガイドレールの長さは5.5メートル 設備の長さは5.5メートル
二次駆動の二次動力ヘッドの機能は,大きな角度と大きな容量を持つ厚いプレートを磨くとき,一つの動力ヘッドが1つの操作で切断を完了できない場合,他のパワーヘッドは残った切断量を磨くこれは,両パワーヘッドが1つの操作で切断を完了することを可能にし,一つのパワーヘッドが数回前後を磨く必要性を排除します.端端や斜面が必要である場合(両面の斜め付きの金属板のダブルドライブ,ダブルパワーヘッドフレッシングにより,生産効率が向上します.大型紙を転覆し,再覆する必要性をなくす安全性を高めます.)
2テーブルの電磁チャック:テーブルは電磁チャックを使用して作業部位を固定し,操作を便利にし,十分な設置スペースを提供します.各チャックの寸法 (幅×長さ): 220 × 400 mm,長さに沿って配置された6つのグループで,テーブルの吸気距離を効果的に削減します.
3. 完全硬化ガイドレール: (トップライン構成) ガイドレールの寸法: 40*80*600mm,材料: 40CrMo,整合性硬化,高周波でHRC48-50の硬さまで消化正確なセグメント化組成を保証する精密地面装置が長期間使用されている場合,ガイドレールは修理または交換のために取り外され,正確性を回復し,機器の寿命を延長できます.ストレート度は0を超えない.40mm/3000mm
4切断パワーヘッドモーター: 電力が7.5KWに増加し,様々な強度のシート金属に適した変数周波数速度制御を持つブランド名のモーターを使用します.
5動力ヘッドのフレッシングアングル: 両方の動力ヘッドは, -45°から85°までの任意の角度調整を達成できます.
6削り切断頭: 切断接触面を小さくし,切断温度を下げ,道具の磨きを減らすために高強度75°切断頭 (Φ125-Φ160) を使用します.
7移動減速器:硬化歯表面平行軸螺旋ギア低ノイズ高トルク減速器.
モデル:FCA77/142.27-IEC90B5/YF90L-4 周波数変換速度調節,モーターに接続するための分離モジュール (通常のモデルでは,モーターが損傷した場合,減速器を同時に修理しなければならない).
8フレーリング・トラベル・スピード:フレーリング・スピードは,フードモーターの周波数変換速度調節によって,異なる材料,厚さ,コーブアングル,サイズに対応するように調整されます.通常の磨き速度は100~1000mm/min.
9統合機械設計:フレーシングマシンの全体的な直直さ精度と硬度を向上させるために,この設計は統合設計を使用します.
10サポートフレーム:使用された正方形プレートの最大幅が2メートルであることを考慮すると,サポートフレームの長さは1.2メートルに増加します.テーブルの幅は,また,鋼板のより良いサポートのために設計されていますこのマシンには5セットの材料の支架があります.
11標準位置付けは,作業台がフレーシングパワーヘッドに近い状態です. 手動の材料停止装置が設計されています.この装置は,磨きが開始される前に手動で取り除く必要があります..
12このフレッシングマシンの電気部品の95%はシュナイダー・エレクトリックブランドです
13装置の寸法:長 × 幅 × 高さ 5500 x 2700 x 2100 mm
